Установление периодичности, структуры и объема плановых замен деталей заднего моста, установленного на автомобиль МАЗ-5335

Экономический расчет по первому варианту (см. рисунок 1)

Ресурсная группа 1

Таблица 2 – Перечень заменяемых деталей первой ресурсной группы

Расчет общих затрат на замену деталей:

Cз3 = 1,23·72,5+ 0,3·65 = 108,7 руб.

= 1,53

Определим коэффициент повторяемости замен деталей Knj

t=44 src="images/referats/21903/image006.png">.

Определяем суммарные удельные затраты на замену деталей, имея информацию о том, что один час простоя составляет 1062,5 руб.

27,1 руб/км.

руб/км.

Таким образом сочетание деталей во второй ресурсной группе наиболее выгодны т.к. суммы затрат являются минимальными, т.е. второй вариант будем считать плановыми заменами. Для контроля износа определяющей детали по плановой замене номер 2, контролируем плановый износ гнезда подшипника вала ведущей шестерни и устанавливаем на него датчик (приложение Б). Таким образом установлены структура и объем плановых замен. Далее необходимо установить переодичность выполнения каждой плановой замены. Для этого необходимо спрогнозировать эксплуатационный ресурс детали определенной плановой замены, который приведен на рисунке 2 и приложении А.

4 Технология разборки заднего моста для выполнения плановой замены

Разборку заднего моста производите в следующем порядке:

Задний мост является ведущим и состоит из центрального редуктора и двух планетарных колесных передач.

Центральный редуктор состоит из пары конических шестерен с круговыми зубьями и межколесного конического дифференциала. Устройство центрального редуктора заднего моста показано на рисунке 2.

Колесная передача (рисунок 3) представляет собой планетарный редуктор, состоящих из прямозубых цилиндрических шестерен с внешним и внутренним зацеплением. Ведущая шестерня 4 установлена на шлицах полуоси 6.

Сателлиты 14 на подшипниках качения установлены на осях 10, закрепленных в гнездах водила 12, которое крепится к кольцу ступицы задних колес.

Ведомая шестерня 15 внутреннего зацепления посредством ступицы 16 установлена на шлицевом конце цапфы картера и удерживается от осевого перемещения гайками 2 и 23. Перемещение полуоси 6 ограничивается сухарем 7 и упором 8 полуоси.

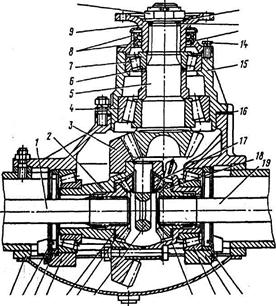

Рисунок 2- Центральный редуктор заднего моста: 1,19 - полуоси; 2,23 - чашки дифференциала; 3 - шестерня ведомая; 4,7,22 - подшипники; 5 - шестерня ведущая; 6,16- прокладки регулировочные; 8 - сальники; 9- фланец; 10- гайка; 11 - шайба; 12 -уплотнитель; 13 -крышка; 14- болт, 15- картер подшипников; 17- сателлит; 18 -кольцоупорное; 20 тайка подшипника дифференциала; 21 - крышка подшипника; 24 - крестовина; 25 - шестерня полуосевая; 26 - шайба; 27 - стопор гай-ки подшипника; 28 - картер моста

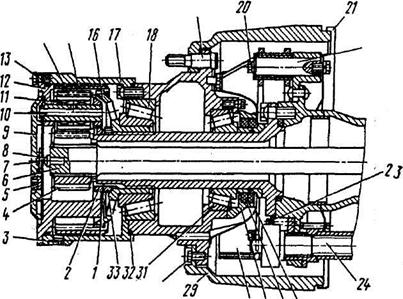

Рисунок 3- Колесная передача:1 - шайба; 2,33 - гайки; 3,5 - пробки; 4 - шестерня ведущая; 6 - полуось; 7 - сухарь; 8 - упор полуоси; 9 - крышка; 10, 22 - оси; 11 - подшипник игольчатый; 12 - водило; 13 - кольцо уплотнительное; 14 - сателлит; 15 - шестерня ведомая; 16,17- ступицы; 18 - подшипник; 19,20 - болты; 21 - щит; 24 - пружина; 24 - кулак разжимной; 25 - маслоуловитель; 26 - сальник; 27 - крышка сальника; 28 - колодка тормозная; 29 - барабан тормозной; 30 - болт, 31 - подшипник; 32 - кольцо уплотнительное

Ремонт ведущих мостов заключается в замене изношенных или поврежденных деталей

Разборку центральных редукторов среднего и заднего мостов рекомендуется производить с помощью универсального съемника (рисунок 4) и комплекта оправок (рисунок 5) к нему.

Замена сальников. Для замены сальников ведущей конической шестерни выполните следующее:

- отсоедините карданный вал;

расшплинтуйте и отверните гайку крепления фланца 9, снимите уплотнитель и фланец;

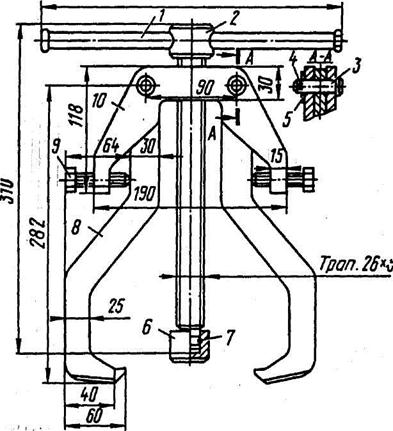

Рисунок 4- Универсальный съемник для снятия подшипников среднего и заднего мостов: 1 - рукоятка; 2- винт; 3- палец; 4 -шплинт; 5 - шайба; 6 - пята; 7 - кольцо; 8-захват;9-болт; 10-траверса

- отверните болты и снимите крышку 13 с сальниками;

- замените сальники, заполнив их внутренние полости смазкой литол-24, соберите узел в обратном порядке. Сальники запрессовывают в крышку до упора в опорный буртике помощью оправки. Гайку 10 крепления фланца затяните (момент затяжки 441-588 Н м (44-59 кгс м) и зашплинтуйте

Снятие редуктора. Для снятия регулятора выполните следующее:

- слейте масло из картера моста (вывернув сливную и заливную пробки);

- отсоедините карданный вал;

- снимите крышки 9 колесных передач, выньте полуоси вместе с ведущими шестернями 4 колесных передач;

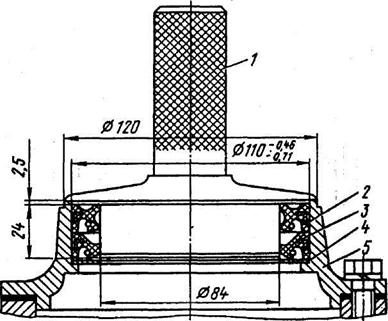

Рисунок 5- Оправка для запрессовки сальников в крышки среднего и заднего мостов:1 - оправка; 2, 3 - сальники; 4 - кольцо; 5- крышка

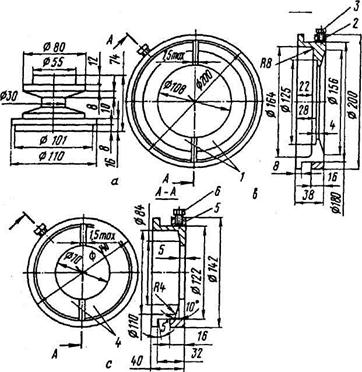

Рисунок 6- Комплект оправок куниверсальному съемнику для снятия подшипников среднего и заднего мостов: а - опора для снятия внутреннего кольца подшипника дифференциала и внутреннего кольца наружного подшипника ступицы среднего и заднего мостов; в - оправка для снятия внутреннего кольца внутреннего подшипника ведущей шестерни; с - оправка для снятия внутреннего кольца наружного подшипника цилиндрической шестерни среднего моста; d - опора для снятия внутреннего кольца цилиндрического подшипника межмостового дифференциала; 1,4- полукольца; 2,5- кольца; 3,6- болты

- отверните гайки шпилек крепления редуктора к картеру моста (за исключением двух верхних). После этого подкатите тележку с подъемником под редуктор и, обеспечив надежную опору редуктора на тележке, отверните оставшиеся две верхние гайки, затем с помощью двух демонтажиых болтов от фланца крепления редуктора к картеру моста снимите редуктор.

Разборка редуктора. Разборку редуктора производите на специальном поворотном стенде. При отсутствии стенда можно использовать низкий столик - верстак высотой 500-600 мм.

Последовательность разборки редуктора следующая

- снимите ведущую шестерню 5 с подшипниками в сборе;

- снимите стопоры и выверните гайки 20 подшипников дифференциала;

- снимите крышки 21 подшипников дифференциала;

- отверните гайки болтов крепления чашек дифференциала и с помощью демонтажных болтов разберите дифференциал (снимите сателлиты, полуосевые шестерни, упорные шайбы);

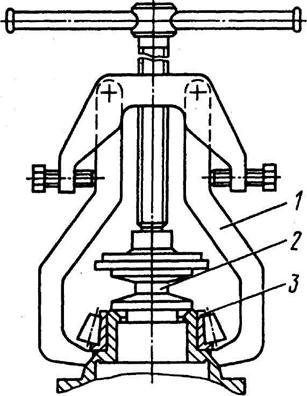

- снимите при необходимости подшипники 22 дифференциала с помощью съемника (рисунок 7);
