Установление периодичности, структуры и объема плановых замен деталей заднего моста, установленного на автомобиль МАЗ-5335

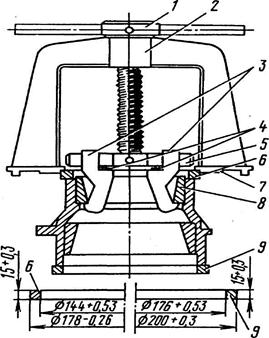

Рисунок 7- Снятие внутреннего кольца подшипника дифференциала: 1 - съемник; 2 - упор; 3 - кольцо подшипника внутреннее
зажмите ведущую шестерню в тисках, губки которых покрыты накладками из мягкого металла, и снимите фланец 9 ведущей шестерни, и крышку 13 с сальником;
- снимите корпус 15 с подшипниками;
- снимите внутреннее кольцо конического подшипника с вала ведущей шестерн
и с помощью съемника (рисунок 8);
Рисунок 8- Снятие внутреннего кольца внутреннего подшипника ведущей шестерни заднего моста: 1- съемник; 2- кольцо подшипника внутреннее; 3- оправка
при необходимости выпрессуйте наружные обоймы подшипников ведущей шестерни из корпуса подшипников с помощью съемника без кольца (рисунок 9);
Рисунок 9- Снятие наружных колец подшипников ведущей шестерни среднего и заднего мостов:1- гайка; 2 - съемник; 3 - захваты; 4 - болты; 5 - скалка; 6, 9 - кольца; 7 - упор; 8 - кольцо подшипника наружное
Разобранные детали центрального редуктора промойте и тщательно осмотрите. Проверьте состояние рабочих поверхностей подшипников: на них не должно быть выкрошенных мест, трещин, вмятин, шелушений.
Зубья шестерен не должны иметь сколов и обломов, трещин, выкрашивая цементационного слоя, а также раковистой сыпи. При незначительной ступенчатой выработке зубьев ступеньки зачистите. Снимите и зачистите забоины и заусенцы на зубьях шестерен. Износ зубьев конических шестерен по толщине характеризуется величиной бокового зазора при правильно отрегулированном зацеплении (по пятну контакта). При повышенном шуме шестерен центрального редуктора величина бокового зазора 0,8 мм может служить основанием для замены конической пары шестерен.
В случае необходимости замены одной из шестерен заменяйте комплектно ведущую и ведомую конические шестерни, так как на заводе они подобраны попарно по пятну контакта, боковому зазору и их маркируют одинаковым номером.
При осмотре деталей дифференциала обратите внимание на состояние поверхности шеек крестовины, отверстий и сферических поверхностей сателлитов, опорных поверхностей полуосевых шестерен, опорных шайб и торцевых поверхностей чашек дифференциала.
Эти поверхности не должны иметь задиров.
В случае значительного износа или ослабления посадки втулки сателлита замените ее.
Обработку новой втулки производите после запрессовки ее в сателлит до диаметра (32±0,05) мм.
При значительном износе бронзовых опорных шайб полуосевых шестерен последние подлежат замене. Толщина новых бронзовых шайб -1,5 мм.
Чашки дифференциала заменяйте комплектно при необходимости замены одной из них.
Заключение
Таким образом, выполненная курсовая работа, еще раз обращает внимание на недостатки действующей системы ТО и Р в России.
Некачественные нормативы периодичности технического обслуживания приводят к необоснованному повышению затрат как при преждевременном обслуживании, так и с повышением интенсивности износа сопряжений при запоздалом техническом обслуживании. Секретом ни для кого не является, что одним из наиболее перспективных методов получения прибыли является снижение затрат на производстве. А в связи с этим, в настоящее время для восстановления конкурентоспособности отечественного производителя необходим коренной переход к применению современных методик при проектировании АТС и их эксплуатации на АТП.
