Организация дорожного движения на перекрестке ул. Карла Маркса и ул. 10 лет Независимости Казахстана

tDн2 , tDн3 – средние задержки, соответственно связанных с пребыванием автомобилей в очереди, образующейся на второстепенной дороге, и с торможением перед перекрестком, в с;

tDн = 8+6+8=22с,

Годовая задержка транспортных потоков на перекрестке после совершенствования рассчитывается по формуле Ф. Вебстера и имеет вид:

где, λ – отношение длительности разрешающего сигнала к циклу ( λ= t0/Tц );

N – интенсивность движения транспортных средств в рассматриваемом направлении, ед/ч;

λ1,3 = 10/31=0,32

λ2,4 = 13/31=0,42

Годовые задержки транспортных потоков до совершенствования перекрестка:

ТDн = tDн * Nавт * 24 * 365, ч

где, Nавт - интенсивность движения транспортных средств в рассматриваемом направлении, ед/ч;

24 – количество часов в сутках;

365 – число дней в году;

ТDн = 22*458*24*365=1471096 ч

ТDн = 22*388*24*365=1246256 ч

ТDн = 22*519*24*365=1682183 ч

ТDн = 22*510*24*365=1638120 ч

Годовые задержки транспортных потоков после совершенствования перекрестка:

ТDр = tDр * Nавт * 24 * 365, ч

ТDр = 7,83*458*24*365=523576,4 ч

ТDр = 7,83*388*24*365=443554,1 ч

ТDр = 6,03*519*24*365=456917,2 ч

ТDр = 6,03*510*24*365=448993,8 ч

6.2 Расчет эффективного расхода топлива

Удельный эффективный расход топлива определяется по формуле:

gxx = ge*Nxx;

где, g е – расход топлива, л;

Nxx – эффективная мощность автомобиля на холостом ходу, кВт;

Структура транспортного потока

Легковые – 76,9 %

Грузовые – 3,8% (Газель – 1,8%, ЗиЛ – 2%)

Пассажирские – 19,3% (Газель – 4,6%, ЛАЗ – 1,3%, МАН – 13,4%)

Номинальная средняя мощность транспортного потока определяется:

,

где, Ne – номинальная мощность автомобиля, кВт;

nx – частота обращения коленчатого вала в искомой скоростной характеристике, об/мин;

nN - частота вращения;

Определив номинальную мощность на холостом ходу транспортного потока, можно определить расход топлива одного автомобиля.

где, g еN - номинальный расход топлива, л;

nx1, nN – частота вращения коленчатого вала на холостом ходу и номинальная частота вращения коленчатого вала, об/мин;

gxx л = 16,14 * 2,85 = 4,6 л/ч

gxx гр = 19,96 * 2,55 =5,2 л/ч

gxx пас = 25,59 * 2,68 = 7,1 л/ч

Определяем средний расход топлива одного автомобиля:

g ер= 4,6 *76,9% + 4,6 * 1,8% + 4,6 * 4,6% + 5,2 * 2% + 7,1 * 1,3% + 7,1 * 13,4% = 9,98 л/ч

6.3 Экономия на топливо

Экономия на топливо определяется по формуле:

где DТ - годовая задержка транспортного потока, час;

g ср - средний расход топлива, л.

1471096 * 4,98 = 7326058 л;

1246256 * 4,98 = 6206354 л;

1682183 * 4,98 = 8377271 л;

1638120 * 4,98 = 8157837 л;

523576,4 * 4,98 = 2607410,4 л;

443554,1 * 4,98 = 2208899,4 л;

456917,2 * 4,98 = 2275447,6 л;

448993,8 * 4,98 = 2235989,1 л;

Затраты на топливо определяются по формуле:

,л

где, - экономия на топливо ,л;

Ц1л - цена одного литра топлива, тг.

7326058 * 38 = 27839020 тг;

6206354 * 38 = 23584145 тг;

8377271 * 38 = 31833629 тг;

8157837 * 38 = 30999780 тг;

2607410,4 * 38 = 9908159,5 тг;

2208899,4 * 38 = 8393816,2 тг;

2275447,6 * 38 = 8646698,6 тг;

2235989,1 * 38 = 8496758,2 тг;

Эффективность применения светофорного регулирования можно определить по экономии общих затрат следующим образом:

DЭ = DСн - DСр , тг

DЭ = 27839020 – 9908159,5 = 17930861 тг;

DЭ = 23584145 - 8393816,2 = 15190329 тг;

DЭ = 31833629 - 8646698,6 = 23186931 тг;

DЭ = 30999780 - 8496758,2 = 22503022 тг;

Применение светофорного регулирования на перекрестках дает экономический эффект в том случае, если общие потери времени будут меньше потерь при нерегулируемом движении. При этом необходимо учитывать требования безопасности движения.

Годовой экономический эффект от мероприятий по ОДД определяется по формуле:

Ээф =Э-(С+ЕН*К) , тг

где, Э – суммарная годовая экономия от мероприятий по ОДД;

С – годовые эксплуатационные затраты на осуществление мероприятий по ОДД;

ЕН – нормативный коэффициент эффективности (0,1 ¸ 0,5);

К – капитальные затраты, тг.

Годовые эксплуатационные затраты определяются по формуле:

C=W*C1КВт*24*365

где, W – мощность одного светофора, КВт;

С1КВт – стоимость одного КВт, тг;

С=1,65*4,5*24*365=65043

Стоимость одного контроллера 176000 тг.

Стоимость двенадцати трехсекционных светофоров 156000 тг. Перепланировка остановочного кармана – 34240 тг. Монтажные работы – 109872 тг. Маркетинговые затраты составляют 36624 тг. Потенциальные риски – 7324,8 тг.

Ээф=78811143-(780516+0,15*520060,8)=77952618,88

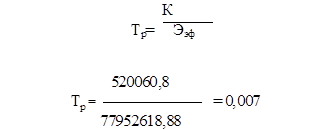

Срок окупаемости:
