Организация дорожного движения на перекрестке ул. Карла Маркса и ул. 10 лет Независимости Казахстана

Для случая движения в прямом направлении по дороге без продольных уклонов поток насыщения рассчитываем по эмпирической формуле, которая связывает этот показатель с шириной проезжей части, используемой для движения транспортных средств в данном направлении рассматриваемой фазы регулирования.

Мнij прямо = 525 Впч

где, Мнij – поток насыщения, ед/ч

Впч – ширина проезжей части в данном н

аправлении данной фазы, м.

Мн 1.2 прямо = 525 * 6 = 3150 ед/ч

Мн 3.2 прямо = 525 * 6 = 3150 ед/ч

Мн 2.2 прямо = 525 * 6 = 3150 ед/ч

Мн 4.2 прямо = 525 * 6 = 3150 ед/ч

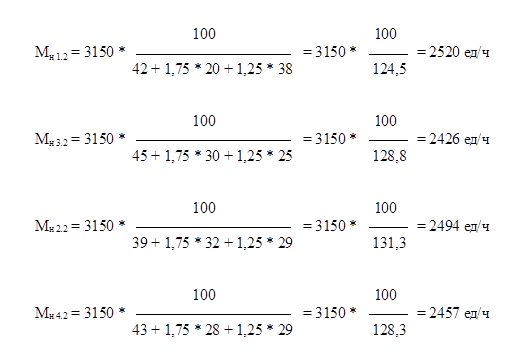

Так, как на данном перекрестке движение транспортных средств прямо, а также налево и направо осуществляется по одним и тем же полосам движения и интенсивность лево- и правостороннего потоков составляет более 10% от общей интенсивности движения в рассматриваемом направлении данной фазы, поток насыщения, полученный по вышеуказанной формуле, мы корректируем:

где, а, в, с - интенсивность движения транспортных средств соответственно прямо, налево и направо в % от общей интенсивности в рассматриваемом направлении данной фазы регулирования.

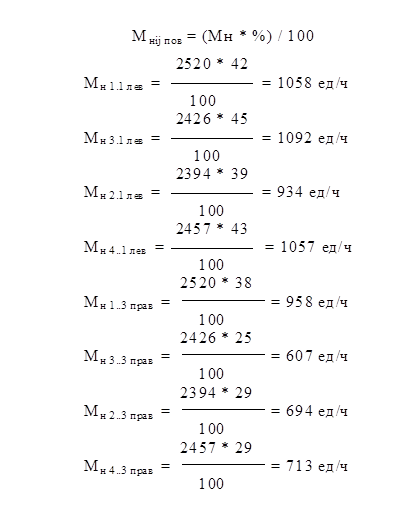

Для право- и левосторонних потоков поток насыщения Мнij пов определяется в зависимости от процентного соотношения к общей интенсивности рассматриваемого направления данной фазы регулирования

Так как условия на данном перекрестке относятся к средним, то поправочный коэффициент равен 1,0. При умножении значений потока насыщения на 1,0, они не изменяются.

3.4 Расчет фазовых коэффициентов

Фазовые коэффициенты определяют для каждого из направлений движение на перекрестке в данной фазе регулирования

уij = Nij / Mij ;

где, уij – фазовой коэффициент данного направления;

Nij и Mij - соответственно интенсивность движения для рассматриваемого периода суток и поток насыщения в данном направлении данной фазы регулирования, ед/ч.

Фаза № 1

у1.1 = 90 / 1058 = 0,09

у1.2 = 192 / 2520 = 0,08

у1.3 = 176 / 958 = 0,18

у3.1 = 117 / 1092 = 0,11

у3.2 = 174 / 2426 = 0,07

у3.3 = 97 / 607 = 0,16

Фаза № 2

у2.1 = 168 / 934 = 0,18

у2.2 = 200 / 2394 = 0,08

у2.3 = 151 / 694 = 0,22

у4.1 = 145 / 1057 = 0,14

у4.2 = 219 / 2457 = 0,09

у4.3 = 146 / 713 = 0,20

3.5 Расчет промежуточного такта

В соответствии с назначением промежуточного такта его длительность должна быть такой, чтобы автомобиль, подходящий к перекрестку на зеленый сигнал со скоростью свободно движения, при смене сигнала с зеленого на желтый смог либо остановиться у стопе - линии, либо успеть освободить перекресток.

Остановится у стоп – линии автомобиль сможет только в том случае, если расстояние от него до стоп – линии на проезжей части будет ровно или больше остановочного пути.

Таким образом, если рассматривать крайний случай, когда автомобиль в момент смены сигналов находился от стоп – линии на расстоянии остановочного пути, то длительности промежуточного такта должна включить в себя не только время, необходимое для освобождения автомобилем перекрестка, но и время его движения в пределах расстояния, равного остановочному пути. С другой стороны, автомобилю, начинающему движение в следующей фазе также необходимо определенное время, чтобы достигнуть точки конфликта с автомобилем предыдущей фазы. Это способствует уменьшению длительности промежуточного такта. Учитывая, что время проезда расстояния, равного остановочному пути, состоит из времени реакции водителя на смену сигналов светофора и времени торможения, можно в общем виде представить формулу промежуточного такта

,

где, - длительность промежуточного такта в данной фазе регулирования, с;

- время реакции водителя на смену сигналов светофора, с;

- время необходимое автомобилю для проезда расстояния, равного тормозному пути, с;

- время движения автомобиля до самой дальней конфликтной точки, ДКТ, с;

- время, необходимое для проезда от стоп – линии до ДКТ автомобилю, начинающему движение в следующей фазе.

Так как составляющие и в большинстве случаев по значению близки друг к другу, на практике обычно их исключают из расчета. С учетом этого обстоятельства, формулу для определения длительности промежуточного такта можно представить в следующем виде:

,

где, - средняя скорость транспортных средств при движении на подходе к перекрестку и зоне перекрестка без торможения (с ходу), км/ч;

-среднее замедление транспортного средства при включении запрещающего сигнала (для практических расчетов =34 м/с2);

- расстояние от стоп – линии до самой ДКТ, м;

-длина транспортного средства, наиболее часто встречающегося в потоке, м.

,

Также вычисляем максимальное время, которое потребуется для этого пешеходу:

(пш) = Впш / (4*uпш),

где, Впш – ширина проезжей части, пересекаемой пешеходами в i – фазе регулирования, м;

uпш – расчетная скорость движения пешеходов (обычно принимается 1.3 м/с)

(пш) = 6 / (4*1.3) » 2 с

Обычно промежуточный такт обозначается желтым сигналом в направлении, где ранее (во время основного такта) осуществлялось движение. Учитывая, что в период его действия возможно движение транспортных средств, водители которых, находясь в непосредственной близости от стоп – линии, не смогли своевременно остановиться в момент его включения, длительность желтого сигнала tж не должен быть менее 3с. С другой стороны, с позиции безопасности движения (для предотвращения злоупотребления водителями правом проезда на желтый сигнал) его длительность не делают 4с.

В качестве промежуточного такта выбирают наибольшее значение из
