Промышленный транспорт - виды, характеристика, сферы применения. Влияние на окружающую среду. Перспективы развития

Ричстакеры предназначены для обработки контейнеров малых и средних размеров. Они способны обрабатывать контейнеры и прицепы, а также производить погрузочно-разгрузочные работы в промышленных условиях.

Существует две разновидности ричстакеров — для работы с гружёными и порожними контейнерами.

Ричстакеры участвуют в интермодальных операциях, так как способны обеспечивать доступ сразу к дв

ум железнодорожным путям с одной стороны. Ричстакеры с длинной колесной базой могут также использоваться для погрузки контейнеров непосредственно на баржи.

Есть и модификации — мультистакеры, оснащенные спредерами специальных видов, расширяющими применение ричстакеров в грузовых терминалах. Главными характеристиками ричстакеров являются грузоподъёмность, число ярусов, в которые штабелируют контейнеры, рабочая масса, колёсная база [2].

2.2.6 САМОХОДНЫЙ ГРУЗОВОЙ ВАГОН

Cамоходный грузовой вагон — специальный вид технологического транспорта, предназначенный для транспортировки промышленных грузов. Используется преимущественно на горных предприятиях.

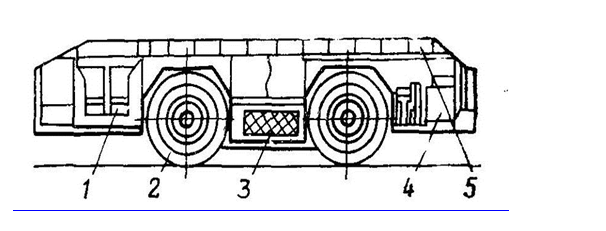

Рисунок 8 — самоходный грузовой вагон

Конструктивная схема самоходного вагона (см. рисунок 8): 1 — механизм управления; 2 — ходовая часть; 3 — аккумуляторная батарея; 4 — привод; 5 — кузов

Самоходные вагоны делятся на следующие типы:

— по назначению — на угольные, рудные, для вспомогательных грузов и пассажирские;

— по грузоподъёмности — на лёгкие (до 5т), средние (5…15т) и тяжёлые (свыше 15т);

— по способу разгрузки — на вагоны с донным конвейером и с опрокидывающимся кузовом;

— по исполнению ходовой части — на пневмоколёсные, гусеничные и колёсно-рельсовые;

— по типу привода — на электрические, пневматические и дизельные.

Среднее расстояние транспортирования ими грузов при скорости движения 8 — 10 км/ч составляет 100 — 150 м, а максимальная — 200 — 300 м.

Эти транспортные средства выпускают четырёх типоразмеров — грузоподъёмностью 5, 10, 15 и 20 т. Обозначаются они, например, так: 1ВС-5 (первая модель, вагон самоходный грузоподъёмностью 5 т).

Выбор типоразмера вагонов, используемых во время проходки узких выработок небольшой длины, обусловливается техническими характеристиками комплекса, принятого для механизации работ в подготовительном забое.

Для перевозки оборудования, материалов и людей на угольных шахтах любой категории по газу или опасных по случайному выбросу используют грузопассажирские самоходные вагоны типа ГЛВ (1,5; 3; 8т). В этом случае для обеспечения сцепления колёс с грунтом выработки необходимо, чтобы она была слабо обводнена и имела коэффициент крепости породы по шкале М. М. Протодьяконова не менее 4. Кроме того, поперечный уклон дороги не должен превышать 5°, а радиус поворотов — быть меньше 7 м.

Во время доставки к месту назначения крупногабаритных узлов оборудования (в период монтажно-демонтажных работ) или контейнеров, поддонов, кассет самоходные вагоны типа ГЛВ-3 могут передвигать на буксире грузовые платформы.

Крупнокусковую, абразивную, тяжёлую руду и породу перевозят вагонами с откидывающимся кузовом. Ходовая часть таких машин оснащена пневматическими шинами низкого давления с гидравлическим двусторонним управлением всех колёс [2].

2.3 ГИДРАВЛИЧЕСКИЙ ТРАНСПОРТ

Гидравлический транспорт, способ перемещения твёрдых материалов потоком воды. Гидравлический транспорт применяется при гидромеханизации земляных и горных работ, возведении земляных сооружений (плотин, дамб и др.), для удаления шлаков и золы из крупных котельных, для транспортировки полезных ископаемых и удаления отходов их обогащения, для перемещения различных материалов (щепы и бумажной массы, сырья сахарной и спиртовых заводов и т.д.) [3].

Гидравлический транспорт подразделяется на безнапорный и напорный. При безнапорном гидравлическом транспорте гидросмесь, перемещаясь по наклонным желобам (лоткам) и частично заполненным трубам, имеет свободную поверхность, на которой давление равно атмосферному; при напорном гидравлическом транспорте гидросмесь в трубопроводах находится под избыточным давлением. Это давление создаётся насосами (например, буровой насос, углесос и др.). Иногда для гидравлической транспортировки достаточно давления, возникающего из-за разности отметок начала и конца трубопровода (например, при транспортировке породы в шахту для закладки выработанного пространства). Гидравлический транспорт осуществляется только при скоростях движения гидросмеси не менее некоторой минимальной величины, называемой критической. В зависимости от плотности и размера транспортируемых частиц, концентрации гидросмеси и диаметра трубопровода величина критической скорости изменяется от 1,5 — 2 до 4 — 5 м/сек. При этих скоростях мелкие и лёгкие частицы транспортируются во взвешенном состоянии, средние — прерывистым взвешиванием, а наиболее крупные и тяжёлые — волочением и качением по нижней стенке трубопровода. Только для высококонцентрированных гидросмесей из мельчайших частиц глины, мела, торфа, угля и т.п. гидравлическая транспортировка осуществляется даже при весьма малых скоростях. Такие гидросмеси, подобно коллоидам, обладают особыми свойствами: частицы в них удерживаются во взвешенном состоянии даже в состоянии покоя. Напорный гидравлический транспорт позволяет перемещать грузы на большие расстояния (например, в США уголь этим способом транспортируется на 173 км, руда — на 115 км).

Расчёт обычно сводится к определению диаметра трубопровода (по заданной производительности и величине критической скорости), концентрации твёрдого в гидросмеси и гидравлических сопротивлений. Гидравлические сопротивления и гидроабразивный износ трубопровода резко снижаются при уменьшении размера транспортируемых частиц менее 1 — 3 мм, поэтому область применения гидравлический транспорта на значительные расстояния обычно ограничивается частицами этого размера [3].

Достоинства гидравлического транспорта — высокая производительность, возможность транспортирования на большие расстояния и полной автоматизации, невысокие эксплуатационные расходы, возможность совмещения транспортирования с др. технологическими процессами (гидравлическим разрушением, обогащением и промывкой материала). К недостаткам гидравлический транспорта относятся значительный расход воды и электроэнергии, износ трубопроводов и насосов при транспортировке абразивных материалов, а в ряде случаев — измельчение и размокание транспортируемых материалов и необходимость их последующего обезвоживания [2].

2.4 КАНАТНЫЙ ТРАНСПОРТ

К канатным транспортным установкам принято относить различные транспортирующие устройства с канатной тягой. Среди них получили распространение: концевая канатная откатка; подвесные канатные дороги маятникового и кольцевого типов (реже используют монорельсовые дороги с канатной тягой и одноканатные дороги для перевозки; людей); скреперные установки.

Концевые канатные откатки в настоящее время используют главным образом для перевозки материалов, оборудования и людей по выработкам с углом наклона более 6°, при котором обратное движение вагонеток, платформ или клетей происходит под действием их веса.
