Разработка технологии организации работы зоны технического обслуживания автомобилей

Таблица 3.3 – Технологическая оснастка

3.8 Расчет производственной площади объекта проектирования

В проектах по зонам технического обслуживания, диагностике и зоне текущего ремонта расчет производственной площади производится по формуле:

, м2 (3.3)

где fа – площадь горизонтальной проекции автомобиля, м2;

n – количество постов в зоне ТО, ТР или постов диагностики (принимается по данным расчета в п.4.5);

Fоб – суммарная площадь горизонтальной проекции оборудования, расположенного вне площади, занятий постами или линиями, м2 (принимается по данным табл. 4.4);

КП – коэффициент плотности расстановки постов и оборудования (принимается по данным таблицы 3.4).

Таблица 3.4 – Коэффициенты плотности расстановки оборудования

Окончательно площадь зон ТО и ТР и постов диагностики обычно вынужденно корректируется и устанавливается с учетом того, что при строительстве широко используются унифицированные типовые секции и пролеты, а также типовые конструкции и детали, изготовленные серийно заводами стройматериалов

Производственные здания выполняются с сеткой колонн, имеющей одинаковый для всего здания шаг, равный 6 или 12 м, одинаковый размер пролетов с модулем 6 м, т.е. 12, 18, 24 м и более.

Окончательно принимаемая площадь должна быть уточнена по размерам соответствующего цеха (участка) в "Типовых проектах организации труда на производственных участках АТП" [7] Отступление от расчетной площади при проектировании или реконструкции любого с производственного помещения допускается в пределах ± 20 % для помещений площадью до 100м2 и ±10 % для помещений свыше 100м2. Компоновка технологического оборудования и организационной оснастки на объеме проектирования должна учитывать схему технологического процесса и выполняться с учетом минимального передвижения рабочих в процессе труда и соблюдения нормируемых расстояний между оборудованием в соответствии со СНиП 11-93-74 и ОНТП-01-91 [6] и должна быть представлена в графической части проекта на листе формата А1 с учетом требований, изложенных в методических указаниях по оформлению пояснительной записки и графической части курсового проекта.

4. ТЕХНОЛОГИЧЕСКАЯ КАРТА

В данном разделе проекта в соответствии с индивидуальным заданием необходимо разработать технологический процесс технического обслуживания или текущего ремонта автомобиля (агрегата), либо одну из операций по этим воздействиям.

Технологический процесс ТО, диагностики или ТР представляет собой совокупность операций по соответствующим воздействиям, которые выполняются в определенной последовательности с помощью различного инструмента, приспособлений и других средств механизации с соблюдением технических требований (технических условий).

Технологический процесс ТО и диагностики оформляется в виде операционно-технологической или постовой технологической карты (рис. 5).

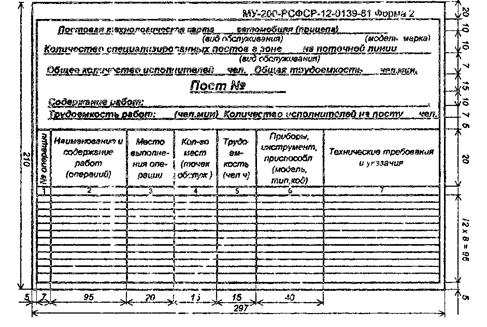

Рисунок 5 – Технологическая карта

Операционно-технологическая карта отражает последовательность операций видов ТО (диагностики) или отдельных видов работ по этим воздействиям по агрегату или системе автомобиля. В соответствии с требованиями [6] она выполняется на формах 1 и 1а МУ-200-РСФСР-12-0139-85 (Приложения 12 и 14 Методических указаний).

Постовая технологическая карта отражает последовательность операций ТО (диагностики) по агрегатам (агрегату) или системам (системе), которые выполняются на одном из постов ТО (диагностики). В соответствии с требованиями [6] постовая технологическая карта выполняется на формах 2 или 2а МУ-200-РСФСР-12-0139-81 (Приложения 13 и 14 Методических указаний).

Технологический процесс ТР топливной аппаратуры, разборочно-сборочные, вулканизационные, шинные, аккумуляторные, арматурно-кузовные, столярные, обойные работы ТР оформляются в виде маршрутной карты.

Маршрутная карта отражает последовательность операций по ремонту агрегата или механизма автомобиля в одном из подразделений ТР. В соответствии с требованиями ГОСТ 3 1105-84 маршрутная карта выполняется на формах 1 или 1а (см. Приложения 15 Метод. указаний)

Технологическая карта ТО, диагностики или ТР представляет собой совокупность переходов, которые выполняются в определенной последовательности с помощью различного инструмента и приспособлений с соблюдением технических требований (технических условий)

Технологические операции ТО, диагностики или ТР оформляются в виде операционных карт слесарных, слесарно-сборочных и электромонтажных работ по ГОСТ 3 1407-86, форма 1 или 1а (Приложения 16 Методических указаний)

Для разработки технологических карт процессов и операций необходимо использовать специальную техническую литературу, в которой освещены вопросы типовой технологии выполнения ТО и ремонта подвижного состава автомобильного транспорта

5. ОХРАНА ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ

Для предупреждения производственного травматизма администрация АТП должна обеспечить своевременный и качественный инструктаж и обучение рабочих безопасным приёмам и методам работы: инструктаж по времени и характеру проведения подразделяется на следующие виды: вводный, первичный, повторный, внеплановый и текущий.
