Автоматика и телемеханика на перегонах

Для исключения искажений амплитудно - модулирующих сигналов при выведенном резисторе R20 трансформатор Т2 настраивают конденсатором С3 в резонанс на несущую частоту, а последовательно с его обмоткой 1-3 включены постоянные резисторы R21, R22.

При перемычке 83-72 переменным резистором R20 регулируют выходное напряжение в пределах 2-12 В, при немодулированном сигнале, или 1-6,4 В, при модулир

ованном. При перемычке 83-71 выходные напряжения уменьшаются в 2 раза.

Выходной усилитель выполнен на двух каскадах с общим коллектором (транзисторы VT6,VT7 и VT8,VT9); он работает в линейном режиме. За счет 100%-ой отрицательной обратной связи в нем исключены изменения выходного напряжения от изменения коэффициента усиления транзисторов. Питание к выходному усилителю подается внешними перемычками на выводах 3-4 и 51-61.

Номинальная выходная мощность усиления 20 ВА. На номинальной нагрузке 7 Ом он обеспечивает напряжение не менее 12 В при немодулированном сигнале, и не менее 6,4 В при модулированном. Режим немодулированной несущей (при выполнении проверочных измерений) устанавливают замыканием выводов 32-2 внешней перемычкой. В этом случае транзистор VT1 оказывается закрытым, независимо от полярности сигнала на выходе генератора модулирующих частот и на вход предварительного усилителя будет непрерывно подаваться несущая частота.

При необходимости получить более мощный сигнал к генератору ГП может быть подключен путевой усилитель ПУ-1. В этом случае питание на выходной усилитель не подается (перемычки 3-4 и 51-61 не установлены). Вместо перемычки 83-72 устанавливают перемычку 83-2, а к входу ПУ-1 подключают выводы 53-83 ГП. Для нормальной работы ПУ-1 в режиме немодулированной несущей на его входе резистором R20 устанавливают напряжение 4,5-5,5 В.

На передней панели кожуха блока ГП имеются отверстия, которые наружу выведены ручка резистора R20 и 2 светодиода. Положение ручки резистора R20 во избежание самопроизвольного поворота, фиксируется стопорным устройством.

Ровное свечение светодиода VD8 свидетельствует о наличии питания на выходном каскаде. Мигающие (с частотой модуляции) свечение светодиода VD2 свидетельствует о нормальной работе задающих генераторов и предварительного усилителя.

Коэффициент полезного действия (к.п.д.) генератора ГП зависит от режима его работы. При максимальной выходной мощности, он максимален и равен примерно 0,65 с уменьшением выходного напряжения он уменьшается.

Фильтр ФПМ - предназначен для защиты выходных цепей генератора от влияния токов локомотивной сигнализации, тягового тока и атмосферных перенапряжений (см. рис. 2.3). Важнейшей его задачей также является обеспечение требуемого по условиям работы рельсовых цепей обратного входного сопротивления питающего конца рельсовой цепи. Кроме этого, он также служит для гальванического разделения выходных цепей генератора от кабеля и получения на нем требуемого напряжения при относительно низких выходных напряжениях генератора.

Фильтр ФПМ представляет собой последовательный контур, содержащий трансформатор Т в качестве индуктивности и конденсаторы. Входной сигнал подается от генератора ГП на входные выводы 11-71. Фильтр настраивают на требуемую частоту установкой внешних перемычек между соответствующими выводами трансформатора Т и конденсаторами.

Одновременное изменение индуктивности и емкости при настройке фильтра позволяет иметь примерно одинаковые его входные сопротивления на различных частотах. Это положительно сказывается на режиме работы генератора.

В фильтре ФПМ 8, 9, 11 на частоте 420 Гц используется вся индуктивность трансформатора (вывод 43 блока). На частотах 480 и 580 Гц она уменьшается примерно пропорционально частоте (выводы 42 и 41 соответственно). В фильтрах ФПМ 11, 14, 15 выводы 43, 42 и 41 используются соответственно на частотах 580, 720, и 780 Гц.

Для фактических значений емкостей, индуктивности, а также влияния емкости кабеля, подключаемого к выходу фильтра, блок ФПМ настраивают на месте его включения изменением емкости конденсатора. Для этого можно добавлять и снимать отдельные перемычки, идущие от подстроечных конденсаторов.

Критерием настройки является получения максимума напряжения на выходе блока, что соответствует равенству напряжений на индуктивности (выводы 23-11) и емкости (выводы 23-71).

Фильтры ФПМ имеют три выхода, отличающиеся различным выходным сопротивлением (выводы 61-12, 62-12, 63-12). Эти выводы используют в зависимости от применения РЦ.

На участках с низким сопротивление балласта при относительно коротких длинах РЦ используют выводы 63-12 при электротяге и 62-12 при автономной тяге. Выход 63-12 используют при централизованном размещении аппаратуры.

Выходное сопротивление блока на выходе 63-12 составляет примерно 140 Ом. На участках с электротягой при наличии в схеме РЦ защитного резистора такое входное сопротивление обеспечивает оптимальное по условиям работы при низком сопротивлении балласта сопротивление питающего конца (0,4 Ом). На участках с автономной тягой при отсутствии в схеме электрической цепи защитного резистора, сопротивление 0,4 Ом обеспечивается использованием выхода ФПМ 62-12 с выходным сопротивлением примерно 400 Ом. При этом мощность сигнала с выхода генератора уменьшается более чем в 2 раза (по сравнению с выходом 63-12), что упрощает технические решения использованию на участках с автономной тягой в качестве резервного источника питания аккумуляторных батарей.

Выход 6-12 имеет выходное сопротивление примерно 800 Ом. Он является наиболее энергетически выгодным и может использоваться в РЦ на участках с нормальным сопротивлением балласта (Rб>=1 Ом*км).

Настроечная таблица ФПМ:

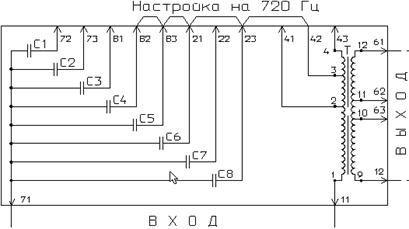

Рис. 2.3 Принципиальная схема фильтра питающего конца ФПМ ТРЦ-3

Путевой приемник ТРЦ3.

Технические данные:

Диапазон рабочих температур окружающей среды от -45о до 65о С.

Питание ПП должно осуществляться от источника однофазного переменного тока частотой 50 Гц , номинальным напряжением 17,5В с допустимыми отклонениями от 15,7 до 18,4В.

Мощность, потребляемая от источника однофазного переменного тока, не превышает 5ВА.

Нагрузка ПП - нейтральное малогабаритное реле постоянного тока типа АНШ2-1230 с параллельно включенными обмотками.
