Автоматика и телемеханика на перегонах

Схема включения кодовых трансмиттерных реле …Т типа ТЯ-12 строятся для каждого блок-участка и предназначена для выбора кода и передачи его с КПТШ на трансмиттерное реле (Рис. 3.9.а, 3.9.б). Питание схемы выполняется от трансформатора типа СОБС-2МП и двух выпрямителей типа БВ. Резервный выпрямитель подключается к аварийным реле …АК типа НМШ2-900 при исчезновении питания в цепи основного. Схема п

итания организуется для каждого пути горловины станции, а в модуле, расположенном на перегоне, для каждого пути.

Режим работы трансмиттерных реле задаётся кодовым путевым трансмиттером КПТШ-515 или КПТШ-715, тип которого чередуется на соседних блок-участках. Выбор кодового сигнала выполняется контактами сигнальных реле.

Кодирование начинается со вступлением поезда на блок-участок с проверкой свободности защитного участка данного направления движения.

б)

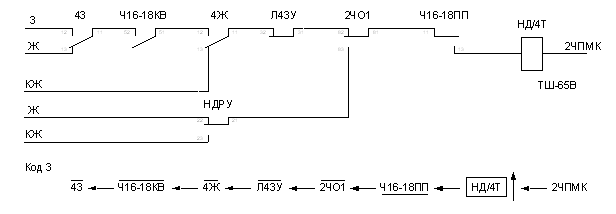

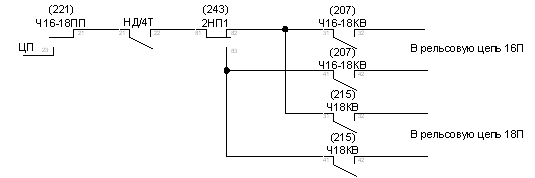

Рис. 3.9.а Схема включения трансмиттерного реле 3.9.б схема подачи кодов в рельсовую цепь

3.9 Схема замыкания перегонных устройств

рельсовых цепей после занятия её поездом теряет шунтовую чувствительность (ложная свободность РЦ). Работа схемы замыкания начинается с замыкания участка удаления. Поезд, при установленном поездном маршруте отправления и проследовании входного сигнала, замыкает участок удаления, выключается реле УУ, включенное по цепи самоблокировки.В результате замыкания участка удаления следующий по ходу движения блок-участок переходит в режим предварительного замыкания. Окончательное замыкание блок-участка происходит при занятии его поездом.

Следующий по ходу движения блок-участок так же переходит в режим предварительного замыкания при окончательном замыкании данного и так далее, до конца перегона.

Результатом замыкания блок-участка является выключение реле Б (рис 3.10). Таким образом, включение разрешающего показания на светофоре и подача разрешающего кода исключается до тех пор, пока реле Б вновь не включится. Реле Б выполняет замыкание блок-участка, ограждаемого перегонным светофором, при проследовании поезда и размыкает его с проверкой выполнения последовательности освобождения рельсовых цепей блок-участка и защитного участка и при условии замыкания следующего блок-участка по ходу движения поезда.

Реле 6Б при установленном правильном направлении движения работает по типовой схеме, а в неправильном, т.к. светофор 6 граничный, является повторителем реле Л6Б, передаваемый по линейным цепям из модуля.

Реле 2Б, замыкающее предвходной блок-участок в направлении приёма, ввиду отсутствия следующего перегонного сигнала включается с проверкой занятия бесстрелочного участка станции ЧАП и следующей по ходу стрелочной секции 2СП. Контроль о замыкании в пределах перегона хотя бы одного блок-участка выводится на пульт дежурного по станции отправления. Если ни один блок-участок не замкнут, ячейка “замыкание перегона” горит белым огнём, если замкнут хотя бы один блок-участок, ячейка горит красным огнём. Если станция установлена на приём, ячейка погашена. Решение о необходимости и способе размыкания перегона принимает дежурный по станции отправления.

Если после отправления поезда или пакета поездов на перегон индикация “замыкание перегона” горит красным огнём в течении времени, превышающем время, необходимое последнему отправленному поезду для прибытия на соседнюю станцию, дежурный станции отправления должен связаться с дежурным станции приёма и получить от него подтверждение о прибытии поезда в полном составе.

Размыкание блок-участка осуществляется одним из следующих способов:

- проследованием поезда по блок-участку с соблюдением последовательного освобождения рельсовых цепей;

- искусственным размыканием.

Если последовательность освобождения рельсовых цепей будет нарушена, то блок-участок останется в замкнутом состоянии, а на ограждающем его светофоре сохранится запрещающее показание.

После размыкания блок-участка реле Б вновь включается при соблюдении следующих условий:

- рельсовые цепи, входящие в замкнутый блок-участок и в защитный участок следующего светофора будут последовательно освобождены;

- следующий блок-участок должен быть окончательно замкнут;

- на размыкаемом блок-участке нет следом идущего поезда Рис.

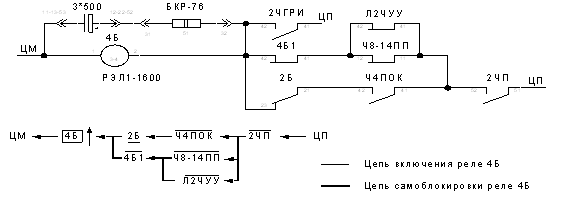

3.10 Схема включения блокирующего реле

3.10 Искусственная разделка

Схема искусственной разделки предназначена для искусственного размыкания перегона если один из блок-участков не разомкнулся в нормальном режиме.

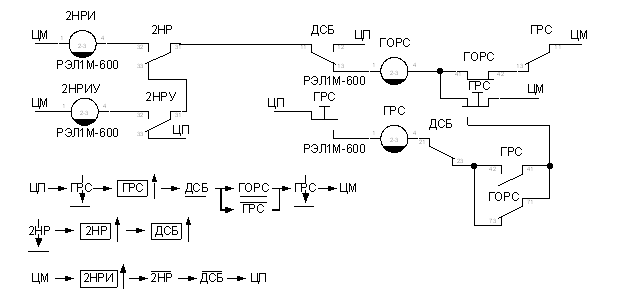

Искусственная разделка выполняется последовательным нажатием двух кнопок, групповой кнопки со счётчиком числа нажатий ГРС и одной из кнопок разделки пути перегона 1НР, 2НР, 1ЧР, 2ЧР в зависимости от того, какой из путей предполагается размыкать (рис 3.11).

По окончании искусственной разделки ячейка “замыкание перегона” переключится с красного показания на белое, после чего можно отпустить нажатые кнопки.

Если при выполнении искусственной разделки и удержании кнопок в нажатом состоянии более пяти секунд ячейка “замыкание перегона” не изменит своё показание, схема искусственной разделки считается неисправной. Результаты переговоров дежурных по станции приёма и отправления и действия дежурного по станции отправления фиксируются в журнале установленной формы. В случаях, когда дежурный по станции отправления не может задать поездной маршрут отправления, он должен перед отправлением поезда по запрещающему показанию выходного сигнала выполнить искусственное замыкание участка удаления, которое выполняется нажатием кнопки ”замыкание участка удаления”, после чего поезд может быть отправлен на перегон.

Если после отправления поезда участок удаления длительное время находится в замкнутом состоянии, дежурный по станции отправления может выполнить искусственную разделку участка удаления, чтобы не задерживать отправление следующих поездов. Перед выполнением искусственной разделки участка удаления дежурный по станции должен убедиться в свободном состоянии участка удаления.
