Автоматика и телемеханика на перегонах

8. цепи искусственной разделки;

3.2 Схема реле последовательного занятия

Схема реле последовательного занятия рельсовых цепей предназначена для контроля правильности проследования подвижного состава на всей протяжённости перегона, строится на каждый блок-участок. Нормально при отсутствии поезда все реле находятся без тока.

Начальные реле последовательного з

анятия рельсовых цепей типа РЭЛ1М-600 (НМШМ1-1120) фиксируют вступление поезда на блок-участок, реле Ч14ПЗН при установленном правильном, а реле Ч8ПЗН при неправильном направлении движения. При дальнейшем движении поезда по блок-участку и последовательном занятии рельсовых цепей в той же последовательности включаются реле последовательного занятия рельсовых цепей 12ПЗ, 10ПЗ и т.д. В цепи возбуждения реле ПЗ проверяется фронтовой контакт ПЗ предыдущей по ходу поезда рельсовой цепи, а в цепи блокировки тыловые контакты предыдущей и последующей по ходу поезда рельсовых цепей. Таким образом, при возбуждении очередного реле ПЗ происходит сброс предыдущего и подготавливается цепь для включения следующего реле ПЗ (смотретьрис 3.2). После проследования поездом блок-участка и вступления на рельсовую цепь Ч6П за светофором 2 включаются реле Ч6ПЗ, которое заканчивает работу схемы. Работа схемы для следующего блок-участка Ч2-6ПП начинает реле Ч6ПЗН, подготавливая включение реле 4ПЗ при дальнейшем движении поезда и т.д.

Начальные реле последовательного занятия рельсовых цепей секционируют схему, чтобы один сбой последовательности занятия рельсовых цепей не мог привести к блокированию устройств всего перегона. В то же время одиночный ложный шунт не может привести к срабатыванию реле ПЗ, без проработки предыдущего реле схемы.

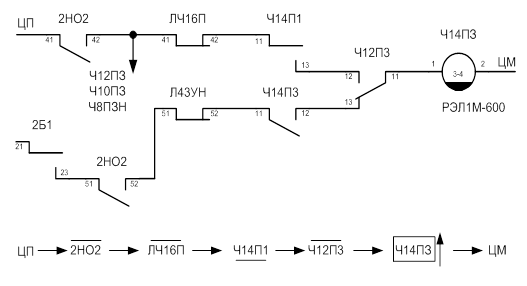

Рис. 3.2 Схема реле последовательного занятия

3.3 Схема реле последовательного освобождения

Схема реле последовательного освобождения рельсовых цепей предназначена для контроля правильной очерёдности освобождения рельсовых цепей, а также создания защитного участка, строится на каждый блок-участок нормально при отсутствии поезда, все реле находятся без тока. Реле последовательного освобождения рельсовых цепей Ч8ПО… Ч14ПО типа РЭЛ1М-600 (НМШМ1-1120) – соответствуют рельсовым цепям блок-участка Ч8П…Ч14П (рис. 3.3). Дополнительное реле последовательного освобождения рельсовых цепей Ч6ПОД и конечное реле последовательного освобождения рельсовых цепей Ч4ПОК типа РЭЛ1М-600 (НМШМ1-1120) соответствуют рельсовым цепям защитного участка к светофору «2» в правильном направлении движения. Если в защитный участок входит две и более рельсовых цепей, устанавливаются соответствующие реле ПОД. Конечное реле последовательного освобождения рельсовых цепей Ч4ПОК соответствует последней рельсовой цепи защитного участка, с освобождением которой на сигнале, ограждающим участок Ч8-14П, включается разрешающее показание. Аналогичные реле строятся и для защитного участка неправильного направления.

Работа схемы при установленном правильном направлении движения начинается при вступлении поезда на рельсовую цепь Ч14П, реле 4Б тыловым контактом подготавливает цепь включения реле Ч14ПО. При освобождённой рельсовой цепи Ч14П2, с проверкой занятия поездом следующей рельсовой цепи Ч12П, включается реле Ч14ПО, после чего создаётся цепь блокировки через собственный контакт и тыловой контакт реле Ч12ПО. После освобождения поездом рельсовой цепи Ч12П таким же образом включается реле Ч12ПО, разрывая цепь блокировки реле Ч14П. При дальнейшем следовании поезда поочерёдно включается реле последовательного освобождения рельсовых цепей блок-участка и защитного участка.

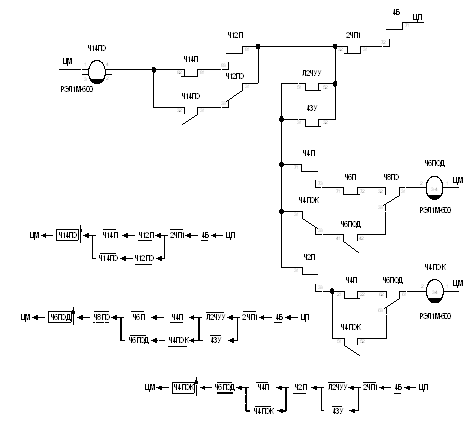

Рис. 3.3 Схема реле последовательного освобождения

3.4 Схема смены направления движения

Схема смены направления движения предусмотрена для изменения направления движения по перегону (Однопутная двух сторонняя АБ) при этом станция отправления переходит в режим приёма, а станция приёма в режим отправления.

Схема смены направления движения поездов должна:

- исключать возможность изменения направления движения при занятом перегоне до его полного освобождения;

- быть защищена от двухполюсной подпитки от посторонних источников питания и исключать возможность установки двух станций в положении «Отправление»;

- быть дополнена вспомогательным режимом, позволяющим осуществить изменение установленного направления движения при ложной занятости перегона с участием двух дежурных по станции или поездным диспетчером при диспетчерской централизации.

3.5 Схема контроля жил кабеля рельсовых цепей

Схема строится для каждого пути, примыкающего к чётной и нечётной горловинам станции (рис 3.4 схема контроля кабельной линии). Схема служит для исключения опасных ситуаций, которые могут возникнуть при непосредственном сообщении между жилами кабеля или через оболочку при понижении сопротивления изоляции по отношению к земле или обрыве кабеля.

В схеме имеются две идентичные цепи контроля, в одну из которых включены цепи питающих концов, а в другую – релейных. Реле ПКЛ и РКЛ, включенные между одним из полюсов питания и первой контролируемой цепью, обеспечивают симметрию первых по схеме кабельных цепей и контролируют обрыв в любой из цепей.

В схеме применены реле типа АНШ2-1230.

В качестве источника питания устанавливается блок БВЗ, напряжение, на выходе которого составляет около 200В при подаче на его вход напряжения 220В переменного тока. Для получения напряжения 220В применяется двукратная трансформация напряжения посредством трансформаторов типа СТ-5МП.

При исправном состоянии кабельных цепей все контрольные реле возбуждены, получая питание от блоков БВЗ через контролируемые цепи и резисторы R1 в питающей и R4 в релейной цепи (режим контроля). Напряжение на обмотках каждого контрольного реле в режиме контроля – 3,7…4,3В, что на 40% больше напряжения отпускания якоря. Возбуждено общеконтрольное реле КЛ через фронтовые контакты всех индивидуальных контрольных реле ПКЛ и РКЛ. На табло включена белая контрольная лампа. Фронтовым контактом реле КЛ замыкается цепь питания генераторов рельсовых цепей.

В случае замыкания между жилами, понижения изоляции между ними или сообщения одной из жил с землёй, отпускают якорь одно или несколько контрольных реле вследствие шунтирующего действия повреждения; обесточится реле КЛ. Отключается питание генераторов рельсовых цепей, и на табло включается в мигающем режиме красная лампа, фиксируя неисправность. После устранения повреждения схема автоматически переходит в режим питания, так как, все контрольные реле возбудятся и своими контактами замкнут цепь питания КЛ. Восстанавливается цепь питания генераторов РЦ.
