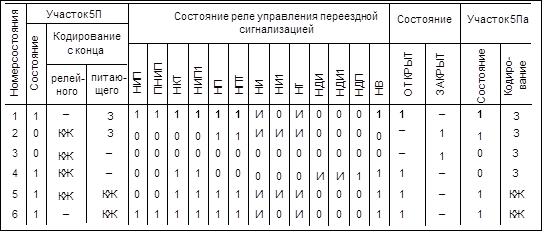

Порядок закрытия переезда за один участок приближения и открытия переезда после его освобождении поездом поясняется в табл.1:

1 — переезд открыт. Из рельсовой цепи 5Па на переезде код 3 транслируется в рельсовую цепь 5П. Трансляция кода происходит за счет импульсной работы реле НИ и НТ.

2 — поезд вступил на участок

приближения 5П, переезд закрывается. Включается кодирование кодом КЖ с релейного конца рельсовой цепи 5П вслед поезду. Рельсовая цепь 5Па продолжает кодироваться кодом 3. На переезде за счет импульсной работы реле НИ, НИ1 и НТ код 3 транслируется в рельсовую цепь 5П.

3 — поезд вступил на участок 5Па, рельсовая цепь этого участка кодируется кодом 3, рельсовая цепь 5П кодируется от светофора 5 вслед поезду кодом КЖ.

4 — поезд освободил участок приближения 5П. На переезде от кода КЖ в импульсном режиме работают реле НДИ и НДИ1. Возбуждаются реле НДП, НКТ, НИП1 и НВ. Переезд открывается.

5 — поезд освободил участок 5Па, рельсовая цепь этого участка кодируется кодом КЖ. На переезде в импульсном режиме работают реле НИ, НИ1 и НТ. Возбуждаются реле НП и НПТ, которые включают цепи трансляции кода КЖ из рельсовой цепи 5Па в рельсовую цепь 5П, С релейного и питающего концов рельсовой цепи 5П подаются коды КЖ.

6 — в интервале кода КЖ, поступающего с релейного конца рельсовой цепи 5П, под действием кода КЖ, поступающего с питающего конца, выключается кодирование с релейного конца. Замыкается цепь извещения И1-ОИ1, Возбуждаются реле НИП и ПНИП. Все цепи управления переездной сигнализацией возвращаются в исходное состояние.

В схеме предусмотрена защита от возможного кратковременного закрытия переезда при полном освобождении блок-участка 5Па. При этом на переезде возобновляется работа реле НИ и НИ1. Возбуждаются реле НП и НПТ. Затем прекращается импульсная работа реле НДИ, НДИ1 и выключается реле НДП. Чтобы не произошло закрытия переезда, реле НДП не должно отпустить якорь раньше, чем сработает реле НИП и замкнет контакты нейтрального и поляризованного якорей в цепи питания реле НИП1. Для этого нужно, чтобы время на отпускание якоря реле НДП было больше, чем интервал времени с момента прекращения импульсной работы реле НДИ1 до момента срабатывания реле НИП. Если это условие не будет выполнено, то переезд кратковременно закроется, а затем после выдержки времени термоэлемента вновь откроется. Чтобы увеличить время замедления на отпускание якоря реле НДП, в цепи конденсаторного дешифратора контакты реле НДИ1 включены так, что конденсатор емкостью 1200 мкФ получает заряд при импульсе кода в рельсовой цепи, а в интервале разряжается на реле НДП и конденсатор емкостью 500 мкФ. В цепи конденсаторного дешифратора, к которому подключено реле НП, контакты реле НИ1 включены обратно, что обеспечивает минимальное замедление на отпускание якоря этого реле.

Для переключения на неправильное направление движения настраивают цепи схемы изменения направления движения, в которые включены реле направления Н. Путем возбуждения этих реле током обратной полярности устанавливают неправильное направление движения по перегону.

При переключении поляризованных якорей реле Н на каждой сигнальной установке перегона срабатывают реле ПН, которые осуществляют все необходимые переключения в цепях кодирования рельсовых цепей.

На сигнальной установке 3 замыкается цепь кодирования кодом КЖ.

Постоянно работая в режиме кода КЖ, реле Т подает этот код в рельсовую цепь 5Па. На переезде от импульсов кода работают реле НИ и НИ1. По цепям конденсаторного дешифратора возбуждается реле НП и вслед за ним реле НПТ, После этого в режиме кода КЖ начинает работать реле НТ, которое передает этот код в рельсовую цепь 5П. У светофора 5 в режиме кода КЖ работает реле И. По цепям дешифратора возбуждаются реле Ж, Ж1 и Ж2. Фронтовыми контактами реле Ж2 замыкается цепь извещения И1-ОИ1, по которой на переезде возбуждается реле НИП и вслед за ним реле НИП1, НКТ и НВ — переезд открыт.

При вступлении поезда на рельсовую цепь 5Па переездная сигнализация автоматически не включается. Переезд закрывает дежурный по переезду с щитка управления. На переезде выключаются реле НИ и НТ. Прекращается трансляция кода КЖ в рельсовую цепь 5П. У светофора 5 прекращается импульсная работа реле И, отчего выключаются реле Ж, Ж1 и Ж2. Через тыловые контакты реле И и Ж1 включается реле ОИ, которое замыкает цепь кодирования рельсовой цепи 5П с ее релейного конца. Значность кода выбирается контактами реле ИП в зависимости от числа свободных блок-участков. Если свободно не менее двух блок-участков, то у светофора 5 замыкается цепь кодирования кодом 3:

ПН -ОН — \ПДТ\ - М —— \ДТ\ — М

Работая в режиме кода 3, реле ДТ передает этот код в рельсовую цепь 5П. На переезде код 3 принимает реле НДИ и включает свой повторитель реле НДТ, который транслирует этот код в рельсовую цепь 5Па. При импульсной работе реле НДИ и его повторителя НДИ1 через конденсаторный дешифратор возбуждается реле НДИ, которое замыкает свои фронтовой контакт в цепи реле НИП1. У светофора 5 после выдержки времени на замедление отпускает якорь реле Ж2 и фронтовыми контактами выключает на переезде реле НИП, Последнее отпускает нейтральный якорь и фронтовым контактом размыкает цепь питания реле НИП1. Однако это реле остается включенным через ранее замкнувшийся контакт реле НДП и не отпускает свой якорь.

С момента вступления поезда на рельсовую цепь 5П прекращается импульсная работа реле НДИ и последовательно выключаются реле НДИ1, НДП, НИП1,НКТ и НВ, чем создается, кроме цепи ручного, еще и цепь автоматического закрытия переезда.

После полного освобождения поездом участка 5Па на переезде от кода КЖ восстанавливается импульсная работа реле НИ и НИ1. Включаются реле НП и НПТ, после этого в режиме кода КЖ начинает работать реле НТ и транслировать этот код в рельсовую цепь 5П вслед удаляющемуся поезду. С момента полного освобождения рельсовой цепи 5П с обоих ее концов асинхронно подаются коды КЖ, вырабатываемые трансмиттерами разных типов. В интервале кода КЖ, посылаемого с релейного конца, от кода КЖ, посылаемого с питающего конца, у светофора 5 работает реле И и через 2—3с через дешифратор включаются реле Ж, Ж1 и Ж2. Тыловым контактом реле Ж1 выключается реле ОИ. Последнее, отпуская якорь, размыкает цепи кодирования кодирования рельсовой цепи 5П с ее релейного конца. Кодирование с питающего конца рельсовой цепи 5П продолжается. Фронтовыми контактами реле Ж2 замыкается цепь извещения, по которой возбуждается реле НИП на переезде. Притягивая якорь реле НИП включает реле НИП1, после чего срабатывают реле НВ и В, которые открывают переезд.

Методика разработки проекта автоматических ограждающих устройств для переезда. Увязка автоматической переездной сигнализации с системами АБ

1 По указанным в исходных данных характеристикам изобразить общий вид переезда, на котором показать оборудование переезда устройствами переездной сигнализации и автошлагбаумами , а также Устройствами Заграждения Переезда (УЗП).
