Разработка участка по ремонту тележек локомотивов в локомотивном депо Хабаровск 2

1.3.1.6 Комплектование, сборка и монтаж узла

Перед сборкой все детали должны быть очищены от загрязнений, осмотрены на предмет обнаружения трещин, проверены в соответствии с таблицей допускаемых размеров, при необходимости отремонтированы или заменены новыми.

1.3.1.7 Установка поводков на раму тележки

Завести верхние поводки в зевы кронштейнов рамы тележки, затянуть кр

епёжные болты и застопорить их от проворачивания к кронштейну вязальной проволокой. Момент затяжки болтов 150 Нм (150МПа).

1.3.1.8 Соединение собранной рамы тележки с колёсно-моторными блоками

КМБ устанавливают на подъёмнике. На крыльях корпуса каждой буксы размещают ранее подобранные и предварительно стянутые технологическими болтами пружинные комплекты с опорами и пластинами.

После проверки правильности посадки на место пружин рессорного подвешивания заводят концы короткого валика верхних буксовых поводков в гнёзда корпусов букс и предварительно закрепляют их болтами. Вывёртывают технологические болты и распускают пружинные комплекты. Отвёртывают гайки стяжных болтов пружинных подвесок ТЭД до упора в шплинты. Монтируют последовательно короткие валики нижних буксовых поводков в гнёздах корпусов букс, а затем длинные валики в гнёздах рамы тележки. Зазор между хвостовиками валиков буксовых поводков и дном гнезда допускается не менее 1мм.

Правильность сборки рессорных комплектов можно установить лишь после подкатки тележек под электровоз и взвешивания электровоза по величинам нагрузок от осей колёсных пар на рельсы.

Схема сборки рамы тележки представлена на рисунке 1.8

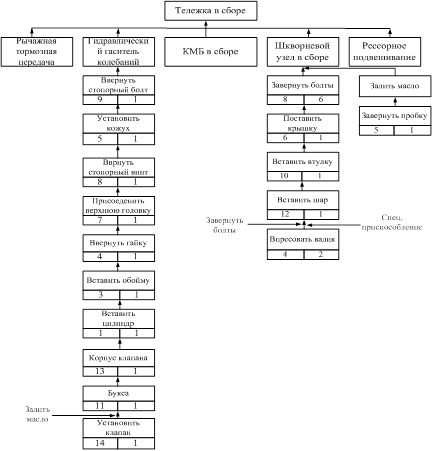

Рисунок 1.8 – Схема сборки

1.4 Сетевой график производственного процесса

Сетевой график – это информационная математическая модель, которая с математической точки зрения является направленным графом, дает наглядное представление об организации производственного процесса во времени и позволяет рассчитать все необходимые ресурсы на его выполнение. Сетевая модель изображается в виде совокупности ограниченного числа кружков, попарно соединенных между собой дугами.

Оперограмма производственного процесса – это документ, определяющий состав производственных операций по каждому элементу ремонтируемого агрегата.

Таблица 1.4 - Оперограмма производственного процесса

Сетевой график производственного процесса представлен на рисунке 1.9.

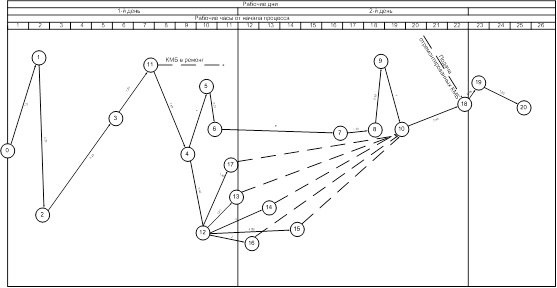

Рисунок 1.9 - Сетевой график производственного процесса

Выводы

ремонтное подразделение тележка локомотив

Содержанием работы локомотивного хозяйства как отрасли железнодорожного транспорта является:

– обеспечение грузовых и пассажирских перевозок по железным дорогам исправным локомотивным парком;

– проведение мероприятий, направленных на точное выполнение расписания и графика движения поездов в части, касающейся локомотивного хозяйства;

– обеспечение безопасности движения поездов и соблюдение установленной продолжительности непрерывной работы локомотивных бригад;

– внедрение наиболее совершенных технологических процессов и передовых методов труда при эксплуатации и ремонте локомотивов;

– разработка и проведение мероприятий по содержанию в исправном состоянии всех зданий, устройств и технологического оборудования локомотивного хозяйства с обеспечением их рационального использования,необходимого усиления и дальнейшего развития;

– разработка и проведение мероприятий по повышению квалификации эксплуатационного и ремонтного персонала локомотивного хозяйства;

– разработка и проведение мероприятий по обеспечению рентабельности деповского хозяйства и снижению себестоимости производства.
