Модернизация релейной защиты на тяговой подстанции Улан-Удэ на базе микропроцессорной техники

В общем случае, в каждом из режимов действие защиты может быть верным или неверным. В режиме дежурства верное действие не сопровождается отключением выключателя, а неверное действие приводит к излишнему (неселективному) или ложному отключению. В режиме тревоги верное действие вызывает отключение выключателя, а неверное – не вызывает. Таким образом, надежность функционирования релейной защиты за

ключается в ее надежном срабатывании при поступлении требования срабатывания и надежном несрабатывании при поступлении требования несрабатывания.

На релейную защиту постоянно воздействует множество случайных факторов, каждый из которых может вызвать ее неверное действие (отказ). Эти факторы можно разделить на две группы. Факторы первой группы связаны с нарушением работоспособности собственно аппаратуры релейной защиты, которая характеризуется аппаратурной (элементной) надежностью. Ко второй группе относятся так называемые внешние факторы, которые не зависят от показателей надежности самой аппаратуры защиты. Внешними факторами являются помехи в цепях измерительных трансформаторов, первичных датчиков и источниках оперативного питания, изменение режимов работы и схемы питания защищаемого объекта, срабатывание разрядников на шинах и высоковольтных линиях при атмосферных и коммутационных перенапряжениях, броски тока при АПВ, недостаточная или излишняя чувствительность защиты, неверный выбор уставки и т. п. Надежность функционирования (эксплуатационная надежность) учитывает обе группы событий.

Надежность функционирования оценивается рядом показателей: вероятностью безотказной работы, параметром потока отказов, периодичностью отказов срабатывания, излишних и ложных действий и др.

Для повышения надежности функционирования важное значение имеют правильная эксплуатация и своевременная ревизия защиты. Надежность защиты стремятся повысить, применяя наиболее простые схемы и устройства, содержащие небольшое число элементов, особенно элементов с низкой надежностью. В связи с этим предпочтительно применение бесконтактных элементов, микроэлектроники.

Повышение надежности АК в режиме тревоги достигается также путем резервирования и дублирования защит. Различают основные и резервные защиты.

Основная защита реагирует на повреждения в пределах данной защищаемой зоны или защищаемого элемента со временем, меньшим, чем другие защиты рассматриваемой системы электроснабжения. Резервная защита должна реагировать на повреждения вместо основной, если последняя неисправна или выведена из работы. Резервная защита, установленная совместно с основной и воздействующая на тот же выключатель, осуществляет так называемое ближнее резервирование, или дублирование. Резервная защита, отключающая данный выключатель при внешнем повреждении (при повреждении на смежном элементе), если защита или выключатель смежного элемента отказали, осуществляет дальнее резервирование. Так, при относительной селективности защиты АК3, воздействующей на выключатель Q3 (см. рис. 2), эта защита является основной для зоны между подстанциями П2, П3 и резервной для зоны между подстанциями П3, П4, а также для выключателя Q4 и подключенной к нему линии.

2. Современное состояние релейной защиты на устройствах тягового электроснабжения

2.1 Микропроцессорные защиты

Общие положения. Перспективным направлением в теории и практике релейной защиты является использование микропроцессоров (МП) и микро-электронно вычислительных машин (микро-ЭВМ), разработка на их основе защит, получивших название микропроцессорных или программных. Микропроцессор - программно-управляемое устройство, обрабатывающее цифровую информацию и управляющее в соответствии с хранимой в памяти программой. Микро-ЭВМ - цифровая ЭВМ с интерфейсом ввода-вывода, состоит из микропроцессора, памяти программ, памяти данных, пульта управления и источников питания. Микропроцессоры и микро-ЭВМ составляют основу вычислительных систем (ВС), являющихся центральной частью микропроцессорных релейных защит. В состав вычислительных систем могут входить один или несколько МП или микро-ЭВМ, образуя соответственно однопроцессорную, много- (мульти-) процессорную, одномашинную или многомашинную вычислительные системы релейной защиты. Обработка информации в многопроцессорных и многомашинных вычислительных системах может осуществляться одновременно как по независимым программам, так и по независимым на отдельных участках ветвям программы.

Применение МП и микро-ЭВМ для выполнения функций релейной защиты обусловлено их широкими функциональными возможностями, обеспечивающими создание защит нового поколения практически любой сложности и высокой надежности.

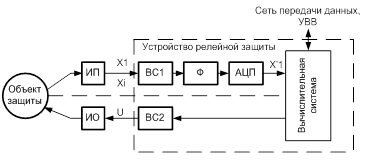

Рисунок 1 - Обобщенная структурная схема микропроцессорной релейной защиты

ИП – измерительный преобразователь;

ВС1 – входное согласование;

Ф – частотной фильтрацией;

АЦП – аналого-цифровом преобразователе;

ВС2 – выходного согласования;

Х1 – входного сигнала;

Х’1 – прошедший фильтрацию аналоговый сигнал;

U – сигналами управления;

ИО – исполнительные органы

Описание и работа устройства ЦЗА-27,5-ФКС

Назначение ЦЗА-27,5-ФКС

Устройство ЦЗА-27,5-ФКС предназначено для выполнения функций защиты и автоматики, контроля и сигнализации, местного и дистанционного управления фидером контактной сети переменного тока напряжением 27,5 кВ. Устройство ЦЗА-27,5-ФКС может включаться в автоматизированную систему управления (АСУ) подстанции в качестве подсистемы нижнего уровня. В этом случае двусторонний обмен информацией с АСУ производится по стандартному последовательному каналу связи.

Устройство ЦЗА-27,5-ФКС, в зависимости от значения напряжения питания, выпускают в двух вариантах исполнения:

а) 1СР.251.249-02.01 - для напряжения питания 220 В постоянного, выпрямленного или переменного тока частотой (50,0 ± 5,0) Гц;

б) 1СР.251.249-02.02 - для напряжения питания 110 В постоянного или выпрямленного тока.

Область применения - ячейки комплектных распределительных устройств тяговой подстанции (ТП), помещения щитовых на подстанциях и т.д.

Устройство ЦЗА-27,5-ФКС по виду климатического исполнения относится к категории О4 по ГОСТ 15150 и сохраняет работоспособность в условиях эксплуатации:

а) рабочий диапазон температур от плюс 1 до плюс 45 °С;

б) относительная влажность 75 % при температуре плюс 27 °С;

в) атмосферное давление - от 73,3 до 106,7 кПа (от 550 до 800

мм рт. ст.).

Рисунок 10 – Схема подключения ЦЗА-27,5-ФКС

Технические характеристики ЦЗА-27,5-ФКС

Устройство ЦЗА-27,5-ФКС соответствует требованиям ТУ 3185-043-53304326-2003 и, в зависимости от варианта исполнения устройства ЦЗА-27,5-ФКС, комплекту конструкторской документации согласно 1СР.251.249-02.01 или 1СР.251.249-02.02.

Основные технические характеристики устройства ЦЗА-27,5-ФКС приведены в таблице 1. Конструктивно устройство ЦЗА-27,5-ФКС выполнено в виде двух блоков: блока защит и автоматики (БЗА) и блока управления (БУ). Масса и габаритные размеры этих блоков приведены в таблице 1. Характеристики электропитания
