Обеспечение безопасности, прогнозирование и разработка мероприятий по предупреждению и ликвидации чрезвычайной ситуации, вызванной аварией на магистральном нефтепроводе

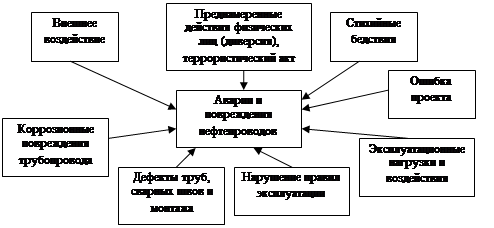

Рисунок 1.2 – Причины аварий и повреждений на нефтепроводах

Для детального анализа причин аварий и повреждений на нефтепроводах рассмотрим каждую причину отдельно.

1.2.1 Внешние воздействия на нефтепровод

К внешним воздействиям на подземные трубопроводы относят возможные нагрузки при производстве различных работ

вблизи нефтепровода, наезды тяжелого транспорта, оползни, землетрясения, взрывы и др. Результаты анализа отказов свидетельствуют о том, что одной из основных причин повреждений подземных трубопроводов является воздействие внешних сил, приводящее к образованию поверхностных вмятин, трещин, трещин во вмятинах, разрывов в сварных швах и по телу трубы. [18]. Наиболее распространены повреждения, возникающие в результате проведения ремонтных или строительных работ в непосредственной близости от действующего трубопровода; они относятся к числу потенциально наиболее опасных. Необходимо своевременно оценивать опасность таких повреждений и возможность дальнейшей эксплуатации поврежденного участка трубопровода. Из-за внешних воздействий на отечественных нефтепроводах происходит более 5 % аварий от общего их числа, а по наносимому ущербу они занимают первое место.

1.2.2 Коррозионные повреждения нефтепровода

Коррозионные повреждения нефтепроводов – это разрушение металлических поверхностей под влиянием химического или электрохимического воздействия окружающей среды. Подземные нефтепроводы могут подвергаться коррозии под воздействием почвы, блуждающих токов и переменного тока электрифицированного транспорта [80]. Почвенная коррозия подразделяется на химическую и электрохимическую. Химическая коррозия обусловлена действием на металл различных газов и жидких неэлектролитов. Эти химические соединения, действуя на металл, образуют на его поверхности пленку, состоящую из продуктов коррозии. При химической коррозии толщина стенки нефтепровода уменьшается равномерно,т.е. практически не возникают сквозные повреждения труб. Химической коррозии в большей степени подвергаются внутренние стенки нефтепровода [80].

а, б – химическая коррозия; в, г – электрохимическая коррозия.

Рисунок 1.3 – Коррозионные повреждения

Электрохимическая коррозия обусловлена взаимодействием металла трубы с агрессивными растворами грунта. При этом металл выполняет роль электродов, а агрессивные растворы электролитов. Под действием электрохимической коррозии в теле трубы образуются местные каверны и сквозные отверстия. Поэтому этот вид коррозии является более опасным, чем химическая коррозия.

Еще более опасна электрическая коррозия. Она возникает под действием на нефтепровод электрических токов. Эти токи называют блуждающими, так как они проникают в грунт обычно из рельсов электрифицированного транспорта и попадают на нефтепровод в тех местах, где он оголен или имеет поврежденную изоляцию. Двигаясь по трубопроводу, токи выходят из него близ тяговых подстанций. Участки входа тока в нефтепровод называют катодными, а участки выхода – анодными.

Наиболее опасны анодные зоны, так как токи выходят из нефтепровода в виде положительных ионов, что сопровождается интенсивным выносом частичек металла и образованием сквозных отверстий. Для питания электрифицированного транспорта применяется постоянный ток, причем вторым проводом служат рельсы. Хотя рельсы являются хорошим проводником, тем не менее, часть тока, особенно в местах соединений рельсов, попадает в грунт. Двигаясь в грунте, токи имеют тенденцию возвращаться к своим источникам по путям наименьшего сопротивления. Один из таких путей – подземные трубопроводы, имеющие поврежденную изоляцию. В местах повреждения изоляции блуждающие токи попадают на нефтепровод и выходят из него вблизи тяговой подстанции в виде положительных ионов металла. Таким образом, начинается электролиз металла. Анализ отказов отечественных МН показывает, что отказы нефтепроводов из-за наружной коррозии составляют 30 – 35 % от общего их числа.

1.2.3 Дефекты труб

Дефекты труб - любое несоответствие контролируемого параметра качества материалов и изделий регламентированным нормам. Дефекты труб можно классифицировать по двум видам: металлургические и чисто внешние (механические) дефекты стенки трубы. К металлургическим относятся следующие [18]:

а) дефекты металла трубы: неметаллические шлаковые, флюсовые включения; плены, закаты, коррозия (атмосферная кристаллитная, атмосферная поверхностная, газовая высокотемпературная и т.д.); ликвация, науглероживание, перегрев, пережог, пузыри газовые, разнотолщинность листов, разрывы внутренние, раковины усадочные, трещины (водородные, горячие, термические, усталостные и т.д.), флоксны и др.;

б) дефекты стенки трубы: царапины, риски, задиры, забоины, вмятины с различными геометрическими характеристиками (глубина, радиус кривизны, длина, расположение на трубе и т.д.); эрозионные разрушения внутренней поверхности трубы; трещины, возникающие при нарушениях технологии проката; вмятины (в отличие от вмятин механического происхождения), образовавшиеся от вдавливания валками неудаленной окалины, металлической крошки или случайных ударов.

К дефектам сварных швов относятся наплавы (натеки), непостоянные по длине, ширине и высоте швы, грубая чешуйчатость шва, подрезы, трещины, непровары, поры, шлаковые включения, прожоги и др.

Наплавы чаще всего образуются при сварке горизонтальными швами вертикальных поверхностей в результате натекания жидкого металла на кромки холодного основного металла. Причины возникновения наплавов – большая сила сварочного тока, длинная дуга, неправильное положение электрода, большой угол наклона изделия при сварке на подъем и спуск. Подрезы представляют собой углубления (канавки), образующиеся в основном металле вдоль края шва при большой силе сварочного тока и длинной дуге. Подрезы приводят к ослаблению сечения основного металла и могут явиться причиной разрушения сварного соединения [18].

1.2.4 Нарушения правил технической эксплуатации нефтепроводов

Анализ причин отказов магистральных нефтепроводов показывает, что на долю отказов, происшедших из-за нарушения правил технической эксплуатации магистральных нефтепроводов, приходится от 2 до 7 %. Сюда входят отказы по вине эксплуатационного персонала в связи с нарушением сроков и качества технического обслуживания и ремонта, несоблюдением правил техники безопасности при обслуживании и ремонте нефтепроводов и т.д. К дополнительным внешним нагрузкам, возникающим вследствие нарушения правил эксплуатации и вызывающим разрушение трубопровода, относятся гидравлические удары. Они представляют большую опасность для трубопроводов.

Гидравлические удары являются следствием внезапного отключения перекачивающих станций или неправильного переключения задвижек, а также образования в трубопроводе воздушных пробок, которые в ряде случаев могут вызвать толчки давления, подобные гидравлическому удару [18].
