Глава 3 Описание примененных мультиплексоров
3.1 Синхронный линейный мультиплексор с функцией ввода – вывода SLD16
Линейный мультиплексор с функцией ввода вывода SLD16 имеет два линейных интерфейса для оптических сигналов 2,5 Гбит/с (STM – 16) для которых также возможно применение механизма переключения на резерв. Он также может содержать трибутарные интерфейсы для передачи до 32 потоков 140 Мбит с. SLD16 может использоваться на кольцевых и цепочечных сетях.
Линейный терминал SLT16 – это вариант оборудования только с одним линейным интерфейсом или, при реализации переключения линии на резерв, с двумя линейными интерфейсами. В принципе, SLT16 использует такой же подстатив и модули, как и синхронный линейный мультиплексор с функцией ввода – вывода SLD16, поэтому SLD16 можно получить (путем дооснастки) в любое время.
На рисунке 3.1 показана базовая функциональная структура типов конфигурации SLD16 и SLT16 с матрицей кросс соединений для соединений VC-4 внутри SLD16 и SLT16 в типичном оборудовании.
Кроме модулей для передачи полезной нагрузки (линейные и трибутарные модули, модуль коммутационного поля SNL), также показаны модуль линий блока тактового генератора (CLL), в котором находится модуль генерации тактовых импульсов, центральный модуль управления и текущего контроля (SCU) и модуль доступа к заголовку (ОНА). Интерфейс передачи телеметрической информации (TIF) представляет собой интерфейс для внешней сигнализации.
Преобразование в оптические/электрические сигналы (и наоборот) выполняет модуль оптического интерфейса (OIS16) на маршруте передачи STM-16.
Оптический приемник модуля двунаправленных оптических интерфейсов OIS16 преобразует входящий поток STM-16 в электрический сигнал, используя лавинный фотодиод (APD). В диапазоне длин волн 1300 нм для этого используются четверичные фотодиоды. Приемники «выделяются» из-за их очень высокого динамического диапазона, поэтому планирование и хранение запасных частей в значительной степени упрощено.
При необходимости, могут использоваться оптические предусилители ОР и оптические бустеры ОВ; также возможно каскадирование.
На плоскости VC-4 (16 х STM-1) электрический поток STM-16 преобразуется во внутренний поток ISDH/ потоки VC-4 посылаются в модуль SNL систем, который образует центральный элемент с неблокирующим межсоединением линейных и трибутарных сигналов на плоскости VС-4.
Модуль SNL обеспечивает соединения между линейными, линейными и трибутарными, а также между трибутарными потоками.
В модуле OIS16 заголовок секции (SOH) разделяется и записывается во внутреннюю шину ОН системы, обеспечивая таким образом доступ к ОН соответствующих модулей. DCC взаимодействует через вторую внутреннюю систему шин, через DCC-шину.

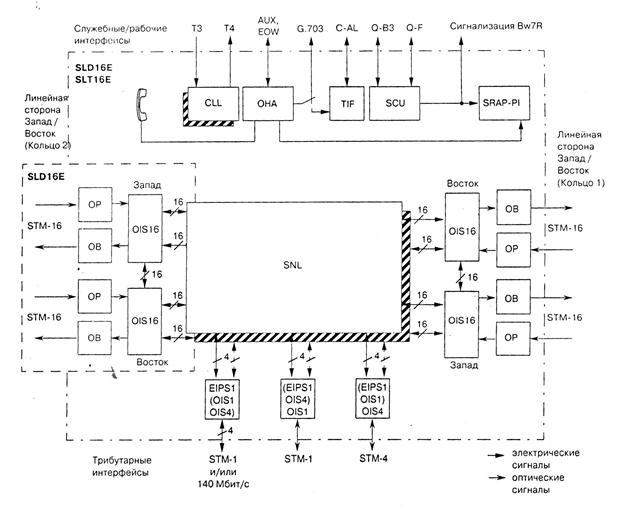

Рисунок 3.1 - структурная схема основных узлов мультиплексора SLD 16
3.1.1Функциональное описание модулей
Список используемых модулей
В таблице 3.1 приведен обзор используемых модулей.
Таблица 3.1 - обзор используемых модулей
Краткое описание |
Модуль |
OIS16 |
Оптический синхронный интерфейс STM-16 |
OIS4 |
Оптический синхронный интерфейс STM-4 |
OIS1 |
Оптический синхронный интерфейс STM-1 |
ОР | Оптический предусилитель |
0В |
Оптический бустер |
EIPS1 + LTD |
Модуль электрических плезиохронных/синхронных интерфейсов 140 Мбит/с/SТМ-1 и интерфейса "Блока подключения линий" |
SNL |
Коммутационное поле для линейных систем |
OHA+TIF+2WHS |
Доступ к заголовку с интерфейсным модулем "Интерфейс передачи телеметрической информации" и каналом служебной связи для двухпроводного интерфейса |
CLL |
Линия тактового генератора |
SCU |
Синхронный блок управления |
3.1.1.1 Модуль оптических синхронных интерфейсов STM-16 (OIS16)
Модуль OIS16 был разработан в соответствии с требованиями Рекомендации ITU-T G.957.
Краткое функциональное описание:
- STM-16 мультиплексирует/демультиплексирует поток VC-4 (полезная нагрузка и заголовок) в соответствии с ITU-T G.70x и ETSI DETM1015. - Преобразование оптического сигнала с помощью интерфейсов 1300/1500 нм в соответствии с Рекомендациями ITU-T G.957 и G.958 с аварийным выключением лазера.
- Переключение на резерв секции мультиплексора, переключение на резерв модуля.
- Подготовка тактового сигналаТ1 для MTS (Источник синхросигналов
мультиплексора).
- Административные функции с аварийными сигналами о статусе (светодиоды), проверка гнезд и электронная память для служебных данных
- Текущий контроль и управление полным модулем встроенным блоком PCU.
- Преобразование входного напряжения из номинальных 48 В/60 В к напряжения, необходимые для модуля, с помощью блока питания PSU.
- Загрузка программного обеспечения
- Управление конфигурацией, анализ отказов и запись информации о рабочих параметрах и качестве сигнала передачи,
На рисунке 3.2 показан основной рабочий режим модуля OIS16 (блок-схема).
