Создание конфигурации для резервирования и маршрутизации тракта передачи нагрузки, вместе с рабочими характеристиками, наблюдение за ошибками и аварийными сигналами осуществляется дистанционно через встроенный канал передачи данных или локально от локального терминала. Устройство, управляющее элементом сети, обеспечивается Q-интерфейсом. Управление доступом и управление по безопасности может пр

ограммироваться в целях предотвращения несанкционированного доступа. Программное обеспечение встроенного контроля может быть загружено непосредственно при работе. Дополнительно, каждая плата в секции может сообщать подробные данные по состоянию своей инвентарной записи из энергонезависимого запоминающего устройства, локально или дистанционно.

Выборочное резервирование плат связи, коммутатора, контроллера и модулей блоков питания, удвоенных посредством комплексного набора схем резервирования графика, позволяет достичь высокого коэффициента оперативной готовности сети.

Выборочный вспомогательный модуль предлагает дополнительные функции, включения селективный доступ к байтам SDH дополнительного канала передачи информации, например, предоставление средств технологической служебной связи (EOW) или перенос телеметрической нагрузки.

Оборудование может функционировать в существующем плезиохронном окружении, без какой-либо внешней синхронизации

В SDH-сетях могут быть запрограммированы различные режимы и планы восстановления для синхронизации.

Каждая плата имеет свою лицевую панель для обеспечения устойчивости к внешним воздействиям, а также служит средством обеспечения защиты от электромагнитных воздействий (ЕМС) и электростатического разряда (ESD) согласно существующим требованиям.

В приложениях -И и -К представлены соответственно функциональная схема SMA16 и механический дизайн стойки.

Несколько слов о последней разработке фирмы Siemens - синхронном мультиплексоре 4-го поколения SMA-16/4. Основная задача синхронного мультиплексора SMA-16/4 – обеспечение полной связности сигнала уровня STM-16 (это может быть также принято для сигналов уровня STM-4) при вводе/выводе сигналов более низкого порядка (до уровня VC-12), а также обеспечение взаимодействия с сетевыми приложениями (сети SDH) большой емкости с уровнем STM-1 или STM-4. Синхронный мультиплексор SMA-16/4 обладает значительно расширенными функциями, чем существующее оборудование второго поколения линейных мультиплексоров SL16 (фирмы Siemens), а также включает в себя функции мультиплексоров второго поколения SMA-1/4. Базовая комплектация данного оборудования представляет собой комплектацию, состоящая из трибутарных карт и карт, отвечающих за управление, текущий контроль мультиплексора и организацию линейных окончаний, а также низко разрядного коммутационного поля, состоящего из модулей IPU16 и SN64. Функциональная схема мультиплексора представлена на рисунке 3.8. Конструктивно оборудование выполнено в виде двухрядного каркаса (subrack), в котором размещены как трибутарные, так и все остальные платы, участвующие в процессе работы мультиплексора. Все внутренние соединения выполняются на задней панели мультиплексора.

3.3.1 Свойства SMA16

- Использует существующую секцию SMA 4, которая удовлетворяет требованиям ЕМС класса В.

- Использует модули единообразные для всего семейства SMA.

- Обеспечивает расширение в эксплуатации 8ТМ-4до STM-16. Связность:

- До 8 VC-4 (всего) может быть введено/выделено из составного линейного сигнала, при транзитном прохождении остальных VC-4

Выделенные входящие каналы VC-4, создающие обводной путь, могут предназначаться в любые исходящие VC-4 канальные точки.

- Коммутационная неоднородность для выделенного графика вплоть до VC-12.

- Для любых составляющих STM-1 сигнала коммутатор позволяет выполнять соединение любой конфигурации: вторичный -первичный, первичный-первичный и вторичный-вторичный.

Применения:

Мультиплексор SMA16С используется для конфигураций сети «кольцо» и конфигураций сети «цепочка».

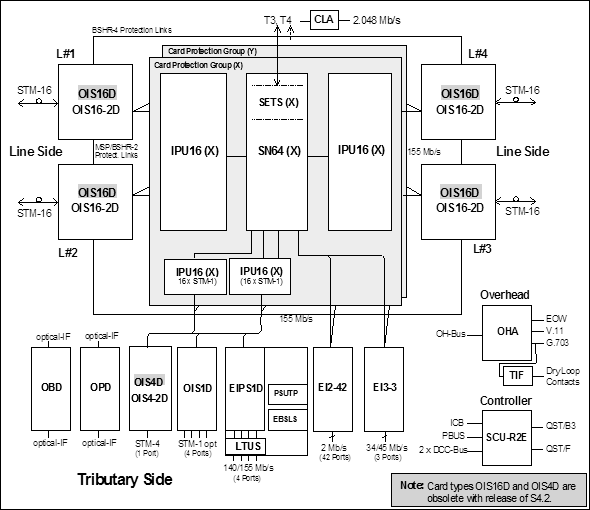

Рисунок 3.8 - функциональная схема мультиплексора SMA-16/4

3.3.2 Технические характеристики аппаратуры SMA16

Оптические линейные интерфейсы (ITU-T G.957)G.958)

Скорости:

155,52 Мбит/с (STM-1);

622,08 Мбит/с (STM-4);

2488,32 Мбит/с(SТМ-16).

Рабочие длины волн:

1310 нм;

1550 нм

Допустимое оптическое затухание:

STM-1 0 до 28 дб

STM-4 0 до 24 дб

STM-16 0 до 20 дб

Электрические линейные интерфейсы (ITU-T G.958, G.709)

Скорости 155,52 Мбит/с (STM-1) Код CMI

Трибутарные интерфейсы (ITU-T G.703)

Скорости 2 Мбит/с (42 интерфейса на плате)

34 Мбит/с (3 интерфейса на плате)

140 Мбит/с (4 интерфейс на плате

55 Мбит/с (4интерфейс на плате)

622 Мбит/с (2 платы для интерфейса)

Размеры в мм 450Х950Х280

PC Интерфейс F

Интерфейс V.24 (RS232C)

Скорость передачи 9,6 Кбит/с

Q Интерфейс

Протокол Q протокол

Для STM-1 информационный коммутационный канал

Синхронизация

Внутренняя синхронизация или внешняя синхронизация 2048 кГц

Линейный сигнал- все скорости линейного интерфейса. Компонентный сигнал- все скорости трибутарного интерфейса

Синхронизация выхода

Синусоидальный сигнал 2048 кГц

Входное напряжение -48 В до-60 В

Потребляемая мощность (максим.) 300Вт

3.3.3 Применение оптического усилителя и предусилителя

Для чрезвычайно длинных линий без линейных регенераторов или при невозможности их установки ( например прокладка кабеля на водном участке) применяются оптические усилители на длине волны 1550 нм, этот усилитель связан с линией выходного интерфейса оптического передатчика. Оптический усилитель увеличивает выходной оптический уровень по крайней мере на12 дб, который делает возможным достичь длину регенерационного участка более чем 150 км.

Для линий больше чем 200 км оптический предусилитель может быть подключен к интерфейсу входа оптического приемника. Входная чувствительность дополнительно увеличивается до – 40 дб. Таким образом, усилитель и предусилитель применяются в данном дипломном проекте.

Итак, оптический усилитель и предусилитель используются для непосредственного усиления оптического сигналов в диапазоне длин волн λ=1530нм до λ=1560нм без электрооптического преобразования. Рассмотрим функциональную схему оптического усилителя изображенную на рисунке 3.9

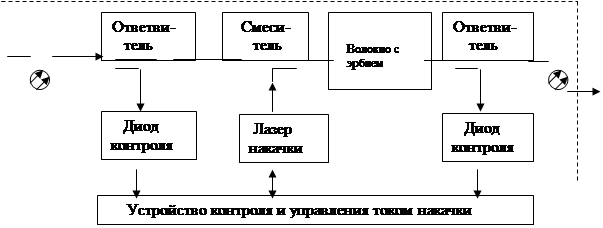

Рисунок 3.9 - функциональная схема оптического усилителя

Оптический сигнал вводится в волокно лигированное эрбием, накачка лазера поднимает потенциал энергии фотонов с целью получения высокой оптической мощности на выходе усилителя. Уменьшение тока и температурные колебания изменяют мощность лазерного излучения. Диод контроля выбирает часть лазерного света из фотоэлектрической цепи и передают его для управления лазером, блок термоконтроля обеспечивает требуемое охлаждение независимо от окружающей температуры и мощности лазерного излучения.
