Для того чтобы передавать световые сигналы по волоконному световоду, для преобразования электрических сигналов в оптические и наоборот, в начале и конце световода требуется соответствующие передающие и принимающие элементы (рис. 1.1). [18] На стороне передатчика электрический сигнал осуществляет модуляцию интенсивности излучения источника света. Оптический сигнал вводится в волоконный световод

и поступает на приемник. Здесь фотодетектор вновь преобразует его в электрический сигнал.

1 Модулятор 3 Приемник э - электрический

2 Передатчик 4 Демодулятор 0 – оптический

Рис. 1.1 Схема волоконно-оптической системы передачи

К активным элементам ВОЛС относятся источники излучения (ИИ) и фотоприемники (ФП). В качестве ИИ для ВОСП используются светоизлучающие диоды (СИД) и полупроводниковые лазеры (ПЛ). Фотоприемники предназначены для преобразования оптического сигнала в электрический, который затем усиливается и обрабатывается в электронных устройствах. Оптический передатчик (рис. 1.2) [4] предназначен для обеспечения постоянного уровня мощности (ЛД) с учетом всех дестабилизирующих факторов.

Uсо – напряжение сигнала ошибки

Uоп – напряжение опоры

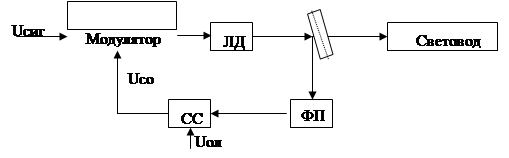

Рис. 1.2 Функциональная схема оптического передатчика

Задачей оптического приемника (рис. 1.3) является обеспечение требуемого уровня электрического сигнала на входе схемы обработки СО. Излучение из волоконного световода (ВС) подается на ФП, который преобразует оптический сигнал в электрический в виде величины фототока. Далее сигнал поступает на основной усилитель ОУ, охваченный схемой АРУ для обеспечения постоянного уровня сигнала на выходе. Одним из параметров оптического приемника является отношение Рсигн/Ршума, которое выбирается исходя из обеспечения заданного уровня ошибок. При расчете коэффициента используют понятие вероятности ошибки. Для восстановления и регенерации оптического сигнала в линии используется оптический регенератор (рис. 1.4), который состоит из оптического приемника с малошумящим усилителем регенератора импульсного электрического сигнала, ИИ модулятором и схемой стабилизации. [4]

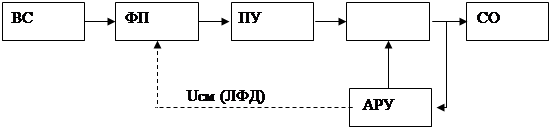

Рис. 1.3 Функциональная схема оптического приемника

Современные регенераторы строятся с использованием интегральных микросхем. Регенератор Р работает аналогично с Рсигн в симметричных СП с тем отличием, что требуется регенерировать не квазитроичный код, как в электрических, а двоичный.

Для формирования линейных сигналов ВОСП используются блочные коды вида nBmB, где n означает число кодируемых цифровых разрядов, B определяет двоичное основание системы счисления исходного кода, m - число передаваемых по ОВ двухуровневых сигналов, соответствующих n разрядам. Например, 1B2B обозначает, что один цифровой разряд передается двумя сигналами по ОВ и относительная скорость передачи в линейном тракте в 2 раза выше скорости входных символов. [26]

Наиболее простыми линейными кодами являются так называемые NRZ-коды (без возвращения к нулю) и RZ-коды (с возвращением к нулю). В NRZ-коде “1” передается импульсами, а “0” - паузой (рис.1.5а). В RZ-коде “1” передается последовательностью из импульса и паузы, причем имеет в 2 раза меньшую длительность, а “0”, как и раньше, передается паузой (рис.1.5б). Недостатком кода RZ по сравнению с NRZ является необходимость использования более широкой полосы передачи из-за применения импульсов меньшей длительности, а преимуществом его является то, что источник оптического излучения в этом случае работает в течении меньшего времени и соответственно степень деградации его параметров снижается. Согласно принятому определению RZ-код является примером 1B2B-сигнала.

Недостаток рассмотренных кодов заключается в том, что они не удовлетворяют перечисленным требованиям (за исключением последнего пункта), поэтому такие коды могут быть рекомендованы лишь на линиях небольшой протяженности при отсутствии регенерационных участков.
