Преподавание раздела "Графика" в 8 классе

Вывод: запомните эти ошибки и не допускайте их при выполнении проекций. Контролируйте самостоятельно правильность построений.

V. Закрепление изученного материала (27 мин). Давайте закрепим сведения по изученной теме.

1. Фронтальное устное упражнение по таблице.

Показан процесс проецирования предмета на две плоскости проекций, его элементы обозначены цифрами. Скажите название плоскос

тей проекций, изображений и элементов прямоугольного проецирования.

2. Фронтальное устное упражнение по таблице.

Даны изображения 4 деталей в двух проекциях, которые обозначены буквами А-Г, и даны их наглядные изображения, обозначенные цифрами 1-4. Необходимо найти одну и ту же деталь на чертеже и на наглядном изображении.

3. Индивидуальные практические упражнения по картинкам-заданиям.

Задание: перечертите фронтальную проекцию детали. С помощью проекционного аппарата, руководствуясь фронтальной проекцией, постройте горизонтальную проекцию.

VI. Домашнее задание (2 мин).

Задание 2.2. С. 45-46 (Преображенская).

Упр. 12, 13, 14, 15 из РТ

VII. Заключительная часть (2 мин).

Итоги урока.

Вопрос: Что вы узнали, чему научились?

Урок 19

Тема: Проецирование на три плоскости проекции. Виды, их расположение.

Цели:

- познакомить учащихся со случаями проецирования предмета на три плоскости проекций, расположением видов (проекций) и их названиями; разобрать типичные ошибки учащихся;

- формировать пространственные представления и мышление; познавательный интерес;

- воспитывать ответственное отношение к урокам черчения, чувство времени и аккуратность.

Тип урока: комбинированный.

Методы проведения: решение проблемной ситуации, объяснение, беседа, показ ошибок, упражнения.

Материальное обеспечение: таблицы «Проблемная ситуация», «Проецирование на три плоскости проекций», «Типичные ошибки», таблицы для устных упражнений, трехгранный угол, модель предмета, карточки-задания.

Ход урока

I. Организационная часть (0,5 мин).

Просмотр готовности к уроку. Проверка отсутствующих.

II. Решение проблемной ситуации (3 мин).

Трое учащихся выполняют на доске по две проекции трех разных предметов. (Выполняют от руки в течение 1 мин).

Вопрос: Какой вывод можно сделать из полученного графического решения? (Ответы учащихся.)

Обобщение. Вы правы в том, что различные по своей конструкции модели проецируются на две плоскости (фронтальную и горизонтальную) совершенно одинаково.

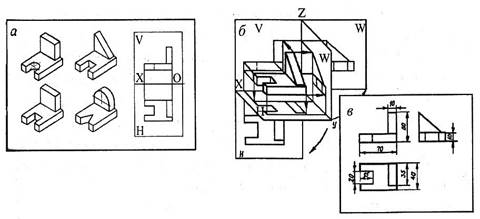

Рис. 8

Поэтому при изображении таких деталей пользуются не двумя, а тремя плоскостями проекций (см. рис. 8).

III. Сообщение темы, целей урока (0,5 мин).

Тема урока: «Проецирование на три плоскости проекций. Виды». К концу урока мы должны научиться проецировать предметы на три плоскости проекций, узнать названия и расположение видов.

IV. Изучение нового материала (12 мин).

1. Знакомство с профильной плоскостью проекций, ее рас положением, обозначением.

Третью плоскость проекций располагают перпендикулярно плоскостям проекций: фронтальной и горизонтальной. Ее называют профильной, а полученную на ней проекцию - профильной проекцией предмета (от фр. слова профиль, что означает вид сбоку). Ее обозначают буквой W. В пересечении с плоскостью H она образует ось Y, а с плоскостью V - ось Z.

(Демонстрация трехгранного угла.)

2. Показ процесса проецирования предмета на три плоскости проекций (с использованием трехгранного угла, модели предмета).

Проецируемый предмет поместим в пространстве трехгранного угла, образованного V, Н, W, и рассмотрим с трех сторон — спереди, сверху и слева.

Через характерные точки предмета проведем проецирующие лучи до пересечения с плоскостями проекций. Точки пересечения соединим прямыми или кривыми линиями. Полученные фигуры будут проекциями предмета на плоскостях V, Н, W.

Для получения чертежа предмета плоскость W поворачиваем на 90° градусов вправо, а Н - на 90° градусов вниз. Полученный таким образом чертеж содержит три прямоугольные проекции предмета: фронтальную, горизонтальную и профильную. Оси проекций и проецирующие лучи на чертеже здесь также не показывают.

Итак, давайте сформулируем этапы проецирования предмета на три плоскости проекций. (Ответы учащихся.)

Обобщение:

Предмет в системе плоскостей проекций V, Н, W.

Проецирующие лучи перпендикулярны V и направляются спереди, получается фронтальная проекция.

Лучи перпендикулярны Н и направляются сверху, получается горизонтальная проекция.

Лучи перпендикулярны W и направляются слева, получается профильная проекция.

Совмещаем V, Н, W в одну плоскость.

Чертеж, состоящий из нескольких прямоугольных проекций, называют чертежом в системе прямоугольных проекций или комплексным чертежом.

3. Беседа о расположении и названии видов (проекций). Разбор типичных ошибок учащихся (4 мин).

На технических чертежах проекции на плоскостях V, Н, W называют видами.

Вид - это изображение обращенной к наблюдателю видимой части поверхности предмета.

Изображение на фронтальной плоскости проекций называется видом спереди. Это изображение принимается на чертеже за главное. Поэтому такой вид еще называют главным.

Изображение на горизонтальной плоскости проекций называется видом сверху.

Изображение на профильной плоскости проекций называется видом слева.

Кроме видов спереди, сверху и слева для изображения предмета могут применяться виды справа, снизу и сзади.

Вид сверху располагается под главным видом, а справа от главного вида и на одной с ним высоте - вид слева.

На видах можно показывать невидимые части предмета с помощью штриховых линий.

В зависимости от геометрической формы предмета он может быть представлен одним, двумя или тремя видами. Об этом мы еще будем говорить.

При построении трех видов вы можете допускать ошибки нарушения проекционной связи и расположения изображений.

V. Закрепление изученного материала (25 мин).

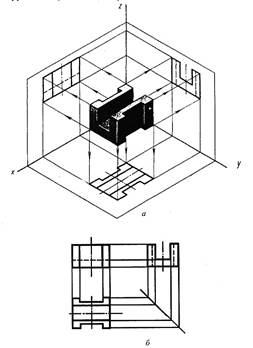

1. Фронтальное устное упражнение по таблице. Задание: рассмотрите проецирование предмета на три плоскости проекций и назовите элементы проецирования, обозначенные цифрами и буквами (см. рис. 9, а, б).

Рис. 9

Построение трех видов по модели. (Один ученик выполняет на доске с поэтапным комментарием, остальные ребята следят и задают вопросы.)

Индивидуальные практические упражнения по карточкам-заданиям.

Задание: перечертить главный вид и вид сверху и, пользуясь проекционным аппаратом, построить вид слева.

VI. Домашнее задание (2 мин).

Ботвинников А.Д., Виноградов В.Н., Вышнепольский И.С. Черчение: Учеб. для 7-8 кл

Упр. 27, 29, 30, 31, 32

VII. Заключительная часть (2 мин).

Итоги урока. Обобщение основных моментов урока.

Урок 20

Тема: Главный вид. Определение необходимого и достаточного количества видов на чертеже.

Цели:

- выяснить рациональные положения деталей для главного вида; формировать умения выполнять чертежи в необходимом и достаточном количестве видов;
