Преподавание раздела "Графика" в 8 классе

- развивать познавательный интерес, пространственное мышление;

- воспитывать ответственное отношение к черчению, аккуратность в графических построениях.

Тип урока: комбинированный.

Методы проведения: упражнения, беседа, чтение чертежей.

Материальное обеспечение: модели деталей, карточки-задания, таблицы «Положения деталей для главного вида», «Необходимое и достаточное количество

видов».

Литература:

Ботвинников А.Д., Виноградов В.Н., Вышнепольский И.С. Черчение: Учеб. для 7-8 кл. общеообразоват. учреждений М.: Просвещение, 1999.

Ход урока

I. Организационная часть (0,5 мин).

II. Повторение пройденного материала о комплексном чертеже

(5 мин).

Учитель предлагает учащимся вспомнить материал, изученный ранее.

Задание: по моделям выполните чертеж: 1 -й ряд - деталь 1, 2-й ряд - деталь 2, 3-й ряд - деталь 3.

(Выполнение работы эскизно в течение 3 минут.)

Вопрос: Какую особенность в построенных чертежах можно заметить? (Ответы учащихся.)

Обобщение. Совершенно верно, на чертеже есть одинаково изображаемые виды. Эти построения являются нецелесообразными, нерациональными.

Сегодня на уроке мы получим ответ на вопрос о количестве видов на чертеже.

III. Сообщение темы, целей урока (0,5 мин).

Тема сегодняшнего урока: «Главный вид. Определение необходимого и достаточного количества видов». На уроке учащиеся должны научиться правильно выбирать положение детали для главного вида, выполнять чертежи в минимальном числе видов.

IV. Изучение нового материала (7 мин).

1. Беседа о выборе положения детали для главного вида.

Вопрос: Как вы думаете, каким образом необходимо располагать детали разной геометрической формы и конструкции на главном виде? (Мнения учащихся.)

Обобщение. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней (главный вид) давало наиболее ясное представление о форме и размерах предмета.

Детали, находящиеся при работе в различных положениях, вычерчивают на главном виде в положении, которое преобладает в процессе изготовления. Поэтому такие детали, как валы, оси, шпиндели, шкивы, штифты и другие, имеющие цилиндрическую или коническую форму и обрабатываемые на токарных станках в горизонтальном положении, изображают с горизонтально расположенной осью. (Показ деталей и таблицы «Положения деталей на главном виде».)

Корпусные детали (кронштейны, передние и задние бабки станков, корпуса редукторов, насосов, вентилей) на главном виде показывают в рабочем положении, т. е. положении, которое деталь занимает при эксплуатации.

Предмет располагают так, чтобы на чертеже большая часть его элементов изображалась как видимая.

Задание: рассмотрите таблицу с изображениями деталей и предпочтительными положениями для главного вида.

Вывод: надо правильно выбирать положение детали для главного вида.

2. Беседа о количестве видов на чертеже.

Выбрав положение для главного вида, определяют необходимое число изображений, которое должно быть минимальным, но достаточным, чтобы обеспечить полное выявление формы предмета.

На таблице (см. рис. 11) приведены примеры деталей, для выявления формы которых требуется различное число видов.

Рис. 11

Давайте рассмотрим эти примеры. (Ответы учащихся.)

Обобщение. Для выявления формы и конструкции деталей 1 и 2 достаточно одного вида (см. рис. 12).

Рис. 12

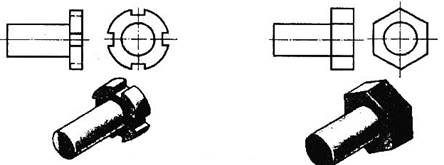

Чтобы стала ясна форма деталей 3 и 4, необходимо два вида (см. рис. 13)

Рис. 13

Вывод: при выполнении чертежей деталей надо правильно определять необходимое число видов.

V. Закрепление изученного материала (30 мин).

Закрепим изученные сведения в ходе выполнения упражнений.

1. Фронтальные устные упражнения по таблицам

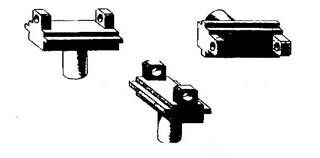

1) Рассмотрите изображения деталей (см. рис. 14, 15) и определите, в каком положении на главном виде лучше изобразить детали: в первом, во втором или третьем?

Рис. 14

Рис. 15

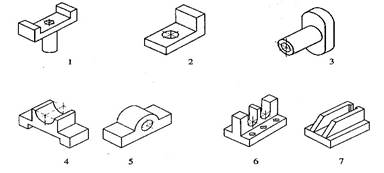

2) Даны (см. рис. 16) наглядные изображения семи деталей. В каком направлении - А, Б или В - надо смотреть на деталь, чтобы правильно выбрать ее положение для главного вида?

Рис. 16

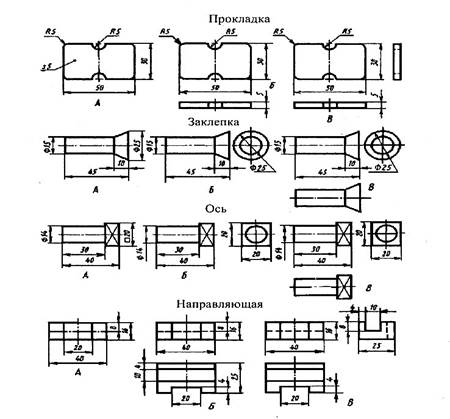

3) Чертежи деталей (см. рис. 17) содержат один, два или три вида. Скажите, какие чертежи выполнены наиболее рационально, и объясните почему.

Рис 17.

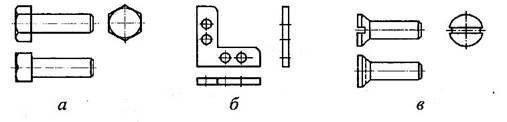

4) Скажите, какие виды (см. рис, 18) лишние на чертежах деталей и почему?

Рис. 18

2. Индивидуальные практические упражнения по карточкам-заданиям.

Задание: определите, какие виды необходимы и достаточны для изображения деталей, приведенных на карточке. По направлению какой стрелки надо смотреть на деталь, чтобы вычертить ее в характерном для главного вида положении?

Выполните чертеж детали в необходимом и достаточном числе видов (см. рис. 19, а, б, в).

VI. Домашнее задание (1 мин).

Выполните чертеж одной из деталей в необходимом и достаточном количестве видов.

VII. Заключительная часть (1 мин).

Какие выводы по изученному материалу можно сделать? (Правильно выбирать положение детали для главного вида и выполнять чертежи деталей в необходимом и достаточном количестве изображений).

Формы и методы обучения графике

Метод обучения - понятие весьма сложное и неоднозначное. До сих пор ученые, занимающиеся этой проблемой, не пришли к единому пониманию и толкованию сути этой педагогической категории. И дело не в том, что этой проблеме уделялось недостаточно внимания. Проблема состоит в многогранности этого понятия.

На современном этапе развития педагогики наиболее адекватным представляется следующее определение: методы обучения - это способы организации учебно-познавательной деятельности ученика с заранее определенными задачами, уровнями познавательной активности, учебными действиями и ожидаемыми результатами для достижения дидактических целей. Часто используется и словосочетание "прием обучения". Прием обучения - это составная часть или отдельная сторона метода. Например, метод работы учащегося с книгой включает в себя следующие приемы: конспектирование, составление плана, цитирование, написание глоссария, составление схемы. Отдельные приемы могут входить в состав разных методов; один и тот же способ может выступать и как прием, и как самостоятельный метод. Например, объяснение является самостоятельным методом обучения. Но если оно используется эпизодически в ходе практической работы, оно переходит в категорию приемов.

Поскольку ученые еще не пришли к единому пониманию самого понятия "метод", вполне естественно, что нет и единой классификации. Познакомимся с важнейшими подходами.
