Разработка методического обеспечения лабораторного практикума по биофизике

Краткая теория:

Проблемы со слухом встречаются у 4-6 % населения земного шара. По данным Минздрав-соцразвития РФ острая сенсоневральная тугоухость составляет 62,2% среди заболеваний внутреннего уха, требующих экстренной ЛОР-помощи. Сенсоневральная тугоухость относится к числу социально значимых заболеваний, поражает все возрастные группы населения.

Функциональная характеристика слуховог

о анализатора имеет важное значение не только для диагностики ушных заболеваний, но и для профотбора (отбор кандидатов для некоторых профессий, определение выносливости). Особенно важным является массовое исследование детей с целью выделить группы с начинающимися нарушениями слуха (для последующей профилактики тугоухости). Наконец, большую роль играют методы функционального исследования уха при выборе приборов, улучшающих слух. Каждая из упомянутых задач имеет определенный объем и свой метод исследования функций звукового анализатора. Картина заболевания бывает иногда настолько ясна, что используют только самые несложные приемы, позволяющие получить достаточные сведения о функциональных способностях уха.

Воздействуя на слух, звук вызывает раздражение. В свою очередь раздражение создает у человека субъективный эффект – ощущение. Раздражение и его параметры – это физические величины, которые могут быть измерены. Параметры ощущения (громкость, высота, тембр) измерить нельзя. О них можно лишь составить представление, на основании словесного описания испытуемого.

Порог слышимости зависит от частоты, т.е. чувствительность слуха не везде одинаково высока во всем слуховом диапазоне. График кривой порога слышимости строится на основе зависимости порогового значения силы звука от частоты. Обычно сила звука выражается относительным значением: все пороговые значения имеют отношение к пороговому значению силы звука, полученному при 1000 Гц. Поскольку диапазон звуков, воспринимаемых ухом, определяется значениями в десятичной степени, слуховой порог обычно выражается логарифмическими единицами (децибелами: дБ). За 1Б принимают уровень, интенсивность которого в 10 раз больше L0.

Таким образом, при расчете все пороговые значения амплитуды сначала относятся к значению, полученному для 1000 Гц и преобразовываются в дБ при помощи формулы:

, (4)

где U1000 – пороговое значение амплитуды при 1000 Гц, Ux – пороговое значение амплитуды при других частотах.

Полученная зависимость интенсивности звука (звукового давления) L от частоты ν тона называется спектральной характеристикой уха на пороге слышимости или аудиограммой.

Метод измерения остроты слуха называют аудиометрией.

Аудиометрия (от лат. audio - cлышу и .метрия) – исследование чувствительности слуха с помощью электроакустических приборов, аудиометров, которые позволяют строго дозировать интенсивность звуковых сигналов, осуществлять исследование на всех звуковых частотах, функциональные пробы по диагностике пороговой дифференциальной чувствительности, интенсивности, маскировки.

Существующие в настоящее время аудиометрические тесты можно разделить на следующие основные группы:

1 Субъективные методы (психоакустические методы):

тональная аудиометрия (пороговая, надпороговая);

течевая аудиометрия;

2 Объективные методы:

Акустическая импедансометрия (тимпанометрия, акустическая рефлексометрия);

Регистрация различных классов слуховых вызванных потенциалов;

Отоакустическая эмиссия.

В данной лабораторной работе студентам предложено исследовать слуховой анализатор методом тональной пороговой аудиометрии.

Цель тональной пороговой аудиометрии: определение порогов слышимости (порогов слухового восприятия) наименьшей интенсивности, воспринимаемой испытуемым в 50% предъявлении.

Аудиометр представляет собой генератор звуковой частоты, частоту и интенсивность звука которого можно регулировать.

При проведении аудиометрии отсчёт порога восприятия ведётся от нулевого уровня, который соответствует среднему порогу слышимости для молодых людей с нормальным слухом. Изменение порога восприятия по сравнению с нулевым уровнем указывает на отклонения слуха у испытуемого от среднестатистической нормы.

Отклонения порога восприятия от нулевого уровня на ± 10 дБ считаются лежащими в пределах нормы.

В медицинской практике принято при построении аудиограмм ось L направлять вниз (рисунок 1)

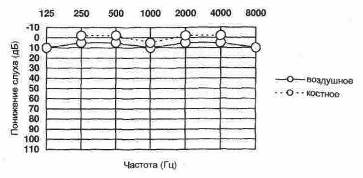

Рисунок 1 – Аудиограмма при нормальном слухе

Ход работы:

1 К генератору синусоидальных волн подключите наушники, убедитесь, что кнопка подачи сигнала на наушники находится в отжатом состоянии.

2 К выходу генератора (Amplifier Out) подключите вольтметр В7-38, который должен быть установлен в режим измерения переменного напряжения (нажата кнопка «V~», предел измерения 300 В).

3 Вращением ручки регулировки амплитуды против часовой стрелки до упора установите минимальное значение выходного напряжения генератора

4 Включите генератор (кнопка включения расположена на задней панели) и установите частоту 40 Гц.

5 Наденьте на испытуемого наушники и, медленно вращая ручку регулировки амплитуды, установите диапазон генератора в 200 Гц, а частоту в 100 Гц. Регулятор амплитуды должен находиться в положении «0». Отрегулируйте значение амплитуды так, чтобы звук можно было легко услышать. Проверьте, легко ли слышатся звуки с частотой 1000 и 10000 Гц при одинаковой амплитуде, т.е. они должны быть ни очень громкими, ни слишком тихими. Если это условие не соблюдается, повторно отрегулируйте амплитуду и частоты.

6 Медленно вращая ручку регулировки амплитуды, зафиксируйте величину напряжения U, при которой пациент начнет слышать звук. Следите за тем, чтобы испытуемый не видел никаких значений хода эксперимента. Запишите в таблицу 3 полученные значения.

7 Продолжайте измерение на частотах ν = 125 Гц, 250 Гц, 500 Гц, 1000 Гц, 1500 Гц, 2000 Гц, 3000 Гц, 4000 Гц, 6000 Гц, 8000 Гц, записывая при этом значения напряжения на вольтметре. Полученные значения напряжения занесите в таблицу 3.

Таблица 3 –Зависимость напряжения от частоты
