Проектирование рабочего оборудования одноковшового экскаватора

Полная работа, затрачиваемая на преодоление сопротивлений грунта копанию и подъему рабочего оборудования с грунтом, определится суммой:

Такую же работу, с учетом потерь на трение в кинематических парах, учитываемых коэффициентом полезного действия (КПД) механизма поворота рукояти, выполнит гидроцилиндр ее привода:

g width=99 height=29 src="images/referats/4700/image070.png">,

Приближенно указанный КПД можно определить как:

где - КПД одного шарнира (для смазанных шарниров );

n - число шарниров (п = 3); - механический КПД гидроцилиндра, учитывающий потери на трение в парах поршень - зеркало цилиндра и шток - накидная гайка ().

Тогда работа гидроцилиндра механизма поворота рукояти будет равна:

Представим работу через параметры гидроцилиндра: перепад давлений рабочей жидкости в его полостях, принимаемый как среднее рабочее давление (кПа); площадь F (м2) и ход поршня (м). С учетом примерно 10% потерь при перемещении жидкости от насоса к гидроцилиндру среднее рабочее давление определится как:

, МПа

где - среднее рабочее давление, развиваемое насосом, МПа. Для аксиально-поршневых насосов серии 223 = 32 МПа.

В пределах рассматриваемого перемещения рабочего оборудования ход поршня Ln используется лишь частично - Ln'. Предполагая перемещение поршня примерно пропорциональным синусу половины углового перемещения рукояти относительно стрелы, найдем:

, м

где ради сокращения записи в дальнейших расчетах обозначено:

где и - углы между кинематическими звеньями и соответственно в их нижнем и верхнем положениях (определяются непосредственным измерением по схеме рис. 5), =145˚ и =82.5˚

- полное угловое перемещение рукояти, =105˚

Представим работу гидроцилиндра в виде:

, кДж

Произведение есть рабочий объем гидроцилиндра (м3) - его обобщенная характеристика. Тогда рабочий объем гидроцилиндра будет равен

, л

По этому параметру (отклонение в меньшую сторону не более 10%) предварительно выберем типоразмер гидроцилиндра (таб. 3).

Таблица 3

2.4.2 Выбор типоразмеров гидроцилиндра механизма поворота ковша

Механизм поворота ковша состоит из стойки (рукояти) 1 (рис. 6), ползунковой пары гильза гидроцилиндра - поршень со штоком 2, коромысла 3, тяги 4 и ведомого звена (ковша) 5.

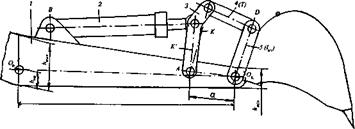

Рис. 6. Конструктивная схема механизма поворота ковша

Не располагая исчерпывающими результатами исследований оптимальных отношений кинематических звеньев механизма, для расчета назначим их по подобию с существующими экскаваторными механизмами (в долях от длины ведомого звена - расстояния между проушинами ковша, =0.35 м):

Длина стойки

Длина большего плеча коромысла

Длина тяги

Вычислим работу сил сопротивления грунта копанию без учета влияния изменчивости толщины грунтовой стружки:

Работа, затрачиваемая на преодоление сопротивлений грунта копанию поворотом ковша, равна:

где ξ – поправочный коэффициент, учитывающий изменчивость толщины стружки, ξ=1.25 для глин и суглинков.

Работа, затрачиваемая на преодоление сопротивлений сил тяжести ковша и грунта в нем, не превышают 2,5. 3,5% от вычисленной выше работы , в связи с чем учтем ее поправочным коэффициентом в полной работе сил сопротивления копанию грунта поворотом ковша:

Вычислим рабочий объем гидроцилиндра

где - механический КПД гидроцилиндра, учитывающий потери на трение в парах поршень - зеркало цилиндра и шток - накидная гайка ().
