Проектирование рабочего оборудования одноковшового экскаватора

Верхняя ветвь гусеничной цепи проектируется несколько поднятой поддерживающими роликами. Тогда HГ > НГ min. Табличное значение НГ примем равным 0.91 м .

Определим габаритную длину LГ гусеницы, м:

LГ = lГ+HГ min = 3.83+0.91=4.74 м

Определим габаритную ширину ВХ гусеничного хода, м:

Bx= К+bГ = 2.5+0.8 м

Клиренс Кл под поворотной платформой, измеренный от уровня стоянки, опр

еделим по эмпирической зависимости, м:

Кл = (1.2 .1.17) (НГ – 2h ГЗ) = 1.3(0.93 – 2 × 0.0253) = 1.14 м,

где значение коэффициента пропорциональности соответствуют массе экскаваторов тЭ = 24.2 т.

Остальные размеры базовой части гусеничных экскаваторов назначают, руководствуясь следующим.

Окончательно типоразмер опорно-поворотного круга определяют расчетом в зависимости от воспринимаемых им внешних нагрузок. На стадии предварительных расчетов диаметр ОПУ определяют по эмпирической зависимости:

Найденный размер округляют до ближайшего стандартного из ряда (Таблица 3):

Таблица 3.

Принимаем диаметр DОПУ = 1.25 м.

Ширину поворотной платформы ВПЛ гусеничных экскаваторов с минимальной опорной поверхностью гусениц назначают равной габаритной ширине гусеничного хода.

В продольном направлении размеры поворотной платформы определяются измеренными от оси ее вращения радиусами передней rП и хвостовой rХВ частей.

Первый назначают на 0,05 .0,1 м больше половины диаметра ОПУ, а второй - по эмпирической зависимости:

Высоту балки поворотной платформы назначаем из пределов hm = 0,17…0,4 м, соответствующей указанной предельной массе экскаватора. Под кабиной этот размер уменьшим в два раза. Выбираем высоту балки поворотной платформы hm = 0,2 м.

Определим высоту НКП капота силовой установки, м:

На современных экскаваторах устанавливают унифицированную кабину с габаритными размерами: высотой 1.65 м, шириной 1 м и длиной 1.25 м. Ее размещают справа или, чаще, слева в передней части поворотной платформы с выдвижением вперед за переднюю балку последней на 0.2 .0.3 м, В поперечном направлении кабину располагают у бокового края платформы. На экскаваторах малых моделей (до второй, иногда третьей размерных групп) из-за расположения в средней части платформы стоек-пилонов для крепления пяты стрелы кабину не удается вписать в габариты платформы. В этом случае ее несколько смещают в сторону.

Габаритная ширина ВЭ. ГАБ базовой части экскаватора определяется либо габаритной шириной гусеничного хода, либо, в случае смещения кабины за габарит поворотной платформы, размером от внешней боковой поверхности кабины до внешней плоскости противоположных гусеницы. Размер ВЭ. ГАБ следует сопоставить с габаритной шириной подвижного железнодорожного состава, равной 3,25 м, и принять решение о возможности перевозки экскаватора по железной дороге. Обычно малые модели экскаваторов, включая те, у которых кабина выходит за габариты поворотной платформы, вписываются в указанный выше железнодорожный габарит. Неудовлетворение этому требованию возможно лишь у машин больших размерных групп, для которых ВЭ. ГАБ = ВХ. Этот размер можно уменьшить за счет выбора минимального расчетного значения колеи К. При этом полученные ранее размеры ВХ и ВПЛ подлежат корректировке. Если ВХ больше ВПЛ (например, для экскаваторов с увеличенной опорной поверхностью гусениц), то иногда удается вписаться в железнодорожный габарит после снятия одной или двух гусеничных цепей при погрузке экскаватора на железнодорожную платформу. При этом с целью удовлетворения требованиям развески груза по ширине железнодорожной платформы предпочтительно снимать обе гусеничные цепи. При снятии одной гусеничной цепи погрузочная габаритная ширина гусеничной тележки уменьшится примерно на 0,4bГ по сравнению с габаритной шириной ВХ. В случае неудовлетворения описанных мер требованиям железнодорожного габарита для перевозки экскаватора по железной дороге требуется разработать специальные мероприятия, которые не входят в состав настоящего расчета.

Для достижения при заданных рабочих размерах рабочего оборудования наибольшей глубины и радиуса копания на уровне стоянки экскаватора или, при заданных рабочих размерах, минимальных линейных размеров рабочего оборудования, пяту стрелы желательно располагать на поворотной платформе возможно ниже и на максимально возможном вылете от оси вращения поворотной платформы. В то же время, ее координаты оказываются строго увязанными с длиной стрелового гидроцилиндра и координатами его пяты. Во избежание задевания гидроцилиндром, за раму ходовой тележки гусеницы у гусеничных экскаваторов при опущенной стреле пяту гидроцилиндра располагают не ниже середины балки поворотной платформы. Конструктивно эти координаты (высота h ПЦ и радиус r ПЦ) определим как:

Координаты пяты стрелы (высоту h ПС и радиус r ПС) определяют с учетом приведенных выше координат пяты стрелового гидроцилиндра и по условиям обеспечения подъема и опускания стрелы в соответствии с заданными технологическими размерами при указанных выше линейных размерах стрелового гидроцилиндра. Поскольку эти размеры на данной стадии расчетов еще не известны и могут быть определены при последующем расчете, в котором координаты пяты стрелы являются исходными, последними приходится задаться по формулам подобия:

и уточнить их после определения линейных размеров стрелового гидроцилиндра. По полученным размерам вычерчивают конструктивную схему базовой части экскаватора (рис.1).

2.2 Определение основных параметров ковша

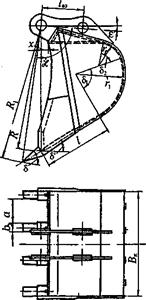

Рис. 3. Схема размеров основного ковша

Ориентировочно массу ковша тк (т) принимают пропорциональной его вместимости q (м3):

где - удельная масса (приходящаяся на единицу вместимости), принимаемая равной 0,9 т/м3.

Линейные размеры (м) основного ковша типа 02 (рис. 3) назначают в соответствии с действующим стандартом по формулам вида:

Значения коэффициентов пропорциональности k и свободных членов а приведены в табл. 2.

Таблица 2
