Проектирование рабочего оборудования одноковшового экскаватора

- коэффициент, определяется как

Тогда рабочий объем гидроцилиндра равен

Выбираем гидроцилиндр с рабочим объемом Wг

ц=9.7 л, ходом поршня L=630 мм. Остальные параметры гидроцилиндра приведены в таб.3.

По полученным значениям стойки, коромысла, тяги и гидроцилиндра строим схему привязки гидроцилиндра и находим точку его крепления (рис. 7).

Сориентируем теперь гидроцилиндр по отношению к коромыслу, для чего определим места расположения концевых шарниров гидроцилиндра на рукояти (шарнир D, см. рис. 7) и на коромысле (шарнир Е). Эту операцию будем называть в дальнейшем привязкой гидроцилиндра.

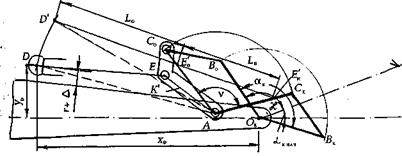

Рис. 7 Привязка гидроцилиндра привода ковша.

Потребуем, чтобы в крайних положениях ковша сопротивления грунта копанию преодолевались равными усилиями на штоке гидроцилиндра. Неудовлетворение этому требованию приводит к перегрузке гидроцилиндра в одном положении и недоиспользованию его силового потенциала в другом положении. Согласно этому требованию гидроцилиндр можно было бы привязать к коромыслу в точке Е'0 так, чтобы длина отрезка Е'0Е'К, параллельного отрезку С0СК, была в точности равна ходу поршня =630мм, а шарнир привязки гильзы к рукояти (точка D') находился бы на расстоянии L0 (длина гидроцилиндра по концевым шарнирам при полностью втянутом штоке) на одной прямой с отрезком Е'0Е'К. На завершающем этапе следует, не изменяя угла AE'0D', повернуть ломаную AE'0D' относительно шарнира А в положение, при котором, во избежание задевания проушины гильзы за рукоять, центр шарнира D находился бы на удалении (- наружный радиус проушины; = 100 .150 мм - зазор) от верхнего обреза рукояти. Положения шарниров D и Е определят ориентацию гидроцилиндра по отношению к коромыслу, а взаимное расположение шарниров А, Е и С0, кроме того, определит конфигурацию коромысла.

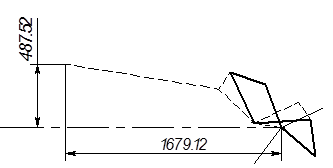

Рис. 8. Привязка гидроцилиндра привода ковша.

2.4.3 Выбор типоразмеров гидроцилиндра привода стрелы

В приводе стрелы устанавливают либо один, либо два гидроцилиндра.

При подъеме рабочего оборудования стреловыми гидроцилиндрами одолеваются силы тяжести стрелы, рукояти, ковша, грунта в нем, гидроцилиндров привода рукояти и ковша, коромысла и тяги, а также собственных поршней со штоками.

Найдем суммарный рабочий объем гидроцилиндров привода стрелы:

где (кН), и (м) - сила тяжести и вертикальное перемещение центра масс i – го элемента рабочего оборудования или грунта. - определяется по схеме высотных перемещений центров масс элементов рабочего оборудования (рис. 9).

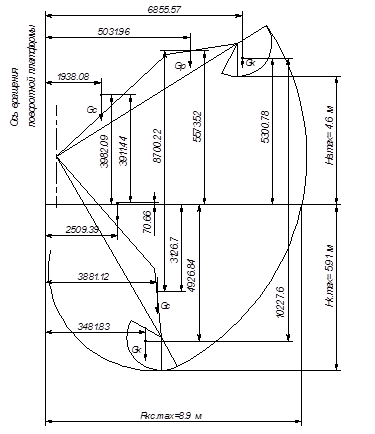

Рис. 9. Схема высотных перемещений центров масс элементов рабочего оборудования.

Рабочий объем одного гидроцилиндра равен:

По полученному рабочему объему выбираем гидроцилиндр (таб.4)

Таблица 4

Предварительно гидроцилиндр привязывают к стреле. В качестве исходных данных используют полный угол поворота стрелы , длины L0 и L0 + Lп гидроцилиндра по концевым шарнирам соответственно с полностью втянутым и выдвинутым штоком, а также вероятное отношение моментов внешних сил относительно оси пяты стрелы в начале подъема рабочего оборудования из предельного нижнего положения (Мсн) и в конце подъема на максимальную высоту (Мсв). Используется нижняя часть схемы, представленной на рис.9. Суммарный момент сил тяжести относительно оси пяты стрелы определится как

, кНм

где и (м) - абсцисса и ордината центра масс i - го элемента рабочего оборудования или грунта, отсчитываемые соответственно от оси вращения поворотной платформы и от уровня стоянки экскаватора рис.9.

Момент сил тяжести и центробежных сил относительно оси пяты в верхнем положении рабочего оборудования (рис.8 верхнее положение) определится как

, кНм

где кН – центробежные силы,

где - масса i -го элемента, т; - угловая скорость поворотной платформы в конце разгона, ориентировочно принимаем

Тогда

Этот момент не должен превышать допустимого момента [М] по условиям устойчивости экскаватора, для гусеничных экскаваторов - .
