- Год предсказания. Вводится год в формате «количество лет от запуска ПГ», для которого выполняется предсказание на основе распределения Вейбулла при рассчитанных значениях b и tг.

- Перевод года предсказания в формат ГГГГ. Переводится год предсказания в формат ГГГГ. (Например, примем год запуска ПГ 1980. Год предсказания 30 лет переводится в формат 2010 год.)

- Pдов. Вводится значение

доверительной вероятности для дальнейшего построения доверительного интервала.

- Нажатие кнопки «Предсказать». Выводится значение количества заглушенных ТОТ на указанный год предсказания, при рассчитанных ранее значениях параметров b и tг.

- Нажатие кнопки «Дов. интвервал». Запуск построения доверительного интервала.

- Расчет математического ожидания, дисперсии, коэффициента Стьюдента, погрешности в трех последних точках, вывод графика. Рассчитываются параметры необходимые для построения доверительного интервала. Строится доверительный интервал на предсказанное значение.

- Конец. Выход их программы.

3.4.4 Обработка данных эксплуатационного контроля

В настоящее время существуют базы данных, содержащие информацию по парогенераторам на атомных станциях. В них собираются данные по глушениям, дефектам ТОТ, местам расположения дефектов. Внешний вид такой базы представлен на рисунке 3.6.

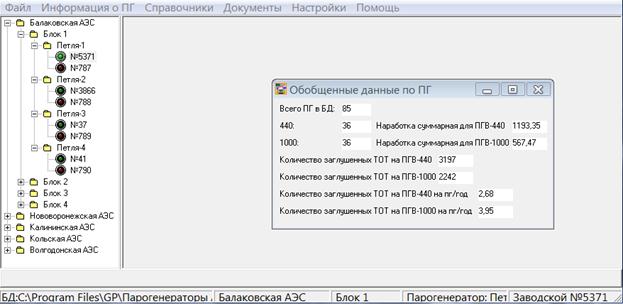

Рисунок 3.6 - Внешний вид базы данных по парогенераторам АЭС

Информация по глушениям предоставляется и в графическом виде. Картограмма для первой петли третьего блока Нововоронежской АЭС представлена на рисунке 3.7.

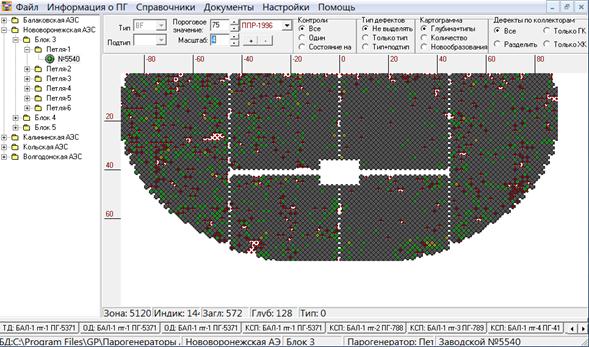

Рисунок 3.7 – Картограмма ПГ-3 для Нововоронежской АЭС

В дипломном проекте будут обрабатываться данные по дефектам ПГ на Нововоронежской, Калининской и Балаковской АЭС.

1. Парогенератор ПГ-1 третьего блока Нововоронежской АЭС

В таблице 3.4 представлены данные эксплуатационного контроля парогенератора ПГ-1 третьего блока Нововоронежской АЭС в виде суммарных значений заглушенных ТОТ ПГ, а также результаты обработки данных контроля. Рассчитаны оценки параметров Вейбулла, погрешность прогноза. Присутствие случайной погрешности при проведении эксплуатационного контроля по заглушенным и поврежденным ТОТ ПГ является неизбежным фактором любого эксперимента на работающем объекте. Ширина доверительного интервала ΔN (3.19) позволяет учесть случайную погрешность в результатах эксплуатационного контроля. Ширина ΔN зависит от следующих факторов: принятой доверительной вероятности (в расчетах 0,95); среднего квадратического отклонения; средневзвешенного значения суммарного количества заглушенных (поврежденных) ТОТ ПГ на интервале времени (t1, t2).

Таблица 3.4 - Статистические данные по отказам ТОТ ПГ-1 блока №3 с реактором ВВЭР Нововоронежской АЭС. Год запуска ПГ 1971

В программе прогнозирования строим график в двойных логарифмических координатах и выбираем интервал для дальнейшего расчета на интервале 31-33 (см. рисунок 3.8). Количество лет в выбранном интервале времени n=3. Параметры распределения b= 6,51, tг= 46,755 лет. Расчетное значение Nзтот с данными параметрами распределения Вейбулла и погрешность расчета приведены в таблице 3.6, построение доверительного интервала приведено (Pдов=0,95) на рисунке 3.9. Ширина доверительного интервала составляет 55 штук.

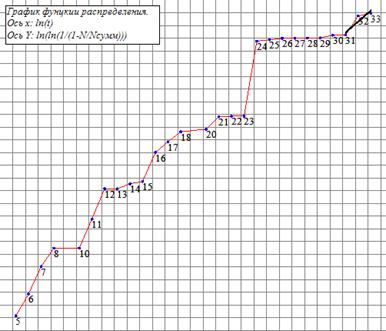

Рисунок 3.8 – График функции распределения для 3ПГ-1 Нововоронежской АЭС

Таблица 3.6 – Расчетное значение Nзтот и погрешность расчета для 3ПГ-1 Нововоронежской АЭС
