Автоматизация энергоблока АЭС с ВВЭР-1000

а)

б)

в)

г)

Повреждения на глубину в %: а) 70-80, б) 80-90, в) 90-100, г) 70-100 <

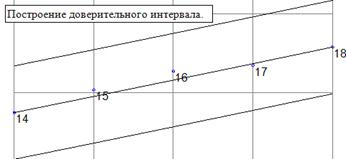

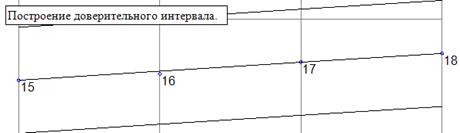

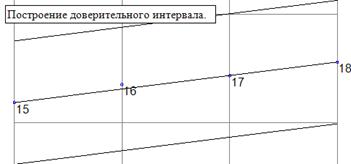

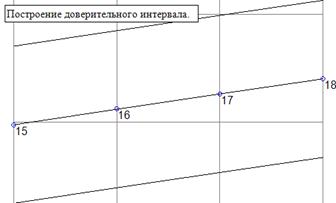

p>Рисунок 3.13 – Построение доверительного интервала на данные эксплуатационного контроля для 3ПГ-4 Балаковской АЭС

3.5 Анализ расчетов для ТОТ ПГ ряда АЭС (Нововоронежской, Калининской , Балаковской)

Полученные данные расчетов для ТОТ ПГ сведем в таблицу 3.12.

Таблица 3.12 – Сводная таблица параметров распределения для ряда АЭС

Примечание: НВАЭС – Нововоронежская АЭС, КалАЭС – Калининская АЭС, БалАЭС – Балаковская АЭС.

Построим гистограммы распределения значений b и tг. (рис 3.14 и 3.15 соответственно)

1- НВАЭС; 2 – КалАЭС; 3 - БалАЭС. Повреждение на глубину 71-80%; 4 - БалАЭС. Повреждение на глубину 81-90%; 5 - БалАЭС. Повреждение на глубину 91-100%; 6 - БалАЭС. Повреждение на глубину 71-100%

Рисунок 3.14 - Гистограмма распределения значений b

1- НВАЭС; 2 – КалАЭС; 3 - БалАЭС. Повреждение на глубину 71-80%; 4 - БалАЭС. Повреждение на глубину 81-90%; 5 - БалАЭС. Повреждение на глубину 91-100%; 6 - БалАЭС. Повреждение на глубину 71-100%

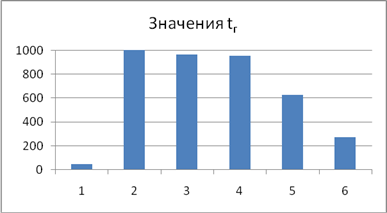

Рисунок 3.15 – Гистограмма распределения значений tг

Как следует из проведенных расчетов по прогнозированию количества поврежденных ТОТ ПГ, чем меньше значения параметра b и чем больше значения параметра tг, тем работоспособнее теплообменные трубки. Таким образом, параметры Вейбулла b и tг можно рассматривать как косвенные критерии состояния ТОТ ПГ. Ориентировочно для b< 1,5 и tг> 200 можно ожидать удовлетворительные результаты по прогнозируемым значениям заглушённых ТОТ ПГ. Как видно из таблицы 3.12 для Нововоронежской АЭС параметры b и tг являются не удовлетворительными. Режим работы является не оптимальным для парогенератора. При полученных параметрах распределения можно сделать расчет остаточного ресурса для парогенераторов (количество заглушенных трубок равняется количеству ТОТ, отведенных под технологическую защиту). Для старых блоков НВАЭС этот срок составляет 37 лет, то есть 2008 год.

3.6 Выводы по разделу

Принятый в настоящее время подход в оценке ресурсных характеристик оборудования состоит в прогнозировании на основе статистики о глушении ТОТ. Однако статистика о заглушенных трубках включает не только отказы по определенному механизму старения, но и отказы по другим причинам, связанным, например, с некачественным обслуживанием. Поэтому прогнозирование работоспособности отдельного ПГ – это всегда задача индивидуального прогнозирования. Использование только статистики о заглушках ТОТ не позволяет прогнозировать работу ПГ при измененных условиях эксплуатации, т.е. обоснованно управлять ресурсом, вследствие того, что не учитываются особенности материалов элементов оборудования, последствия отложений продуктов коррозии, а также влияние агрессивной среды на ресурс ТОТ ПГ. Поэтому необходимо учитывать все виды информации об объекте для повышения точности прогноза – и теоретическую информацию об определяющем процессе старения, и эксплуатационную о режимах и отказах.

Разработана программа, предназначенная для прогнозирования количества заглушенных ТОТ, и повреждений на глубину. Программа может быть рекомендована для внедрения на рабочие места операторов АЭС.

Как следует из проведенных расчетов по прогнозированию количества поврежденных (заглушённых) ТОТ ПГ чем меньше значения параметра b и чем больше значения параметра tг, тем работоспособнее теплообменные трубки. Таким образом, параметры Вейбулла b и tг можно рассматривать как косвенные критерии состояния ТОТ ПГ. Ориентировочно для b< 1,5 и tг> 200 можно ожидать удовлетворительные результаты по прогнозируемым значениям заглушённых ТОТ ПГ. Как видно из таблицы 3.12 для Нововоронежской АЭС параметры b и tг являются не удовлетворительными. Режим работы является не оптимальным для парогенератора. При полученных параметрах распределения можно сделать расчет остаточного ресурса для парогенераторов (количество заглушенных трубок равняется количеству ТОТ, отведенных под технологическую защиту). Для старых блоков НВАЭС этот срок составляет 37 лет, то есть 2008 год. Ширина доверительного коридора на предсказание варьируется от 19 до 55 штук для прогноза по глушению трубок, от 32 до 267 для прогноза на глубину дефектов. Погрешность расчета составляет от 0,00% до 9,35%.

Сопоставление прогнозируемого и реально заглушённого количества ТОТ ПГ позволяет сделать вывод об улучшении или ухудшении условий эксплуатации парогенераторов.

Часть 4. Эргономический анализ трудовой деятельности оператора АЭС

4.1 Основные положения

Важным моментом в комплексе мероприятий направленных на совершенствование условий труда являются мероприятия по охране труда. Этим вопросам с каждым годом уделяется все большее внимание, т.к. забота о здоровье человека стала не только делом государственной важности, но и элементом конкуренции работодателей в вопросе привлечения кадров. Для успешного воплощения в жизнь всех мероприятий по охране труда необходимы знания в области физиологии труда, которые позволяют правильно организовать процесс трудовой деятельности человека.
