Автоматизация энергоблока АЭС с ВВЭР-1000

2.1.6 Описание АСУ ТП на базе ТПТС53

В проекте рассматриваются вопросы АСУ ТП энергоблока на базе ТПТС53 (TELEPERM ME). 3а счет новой производственной технологии «монтаж на поверхность» в ТПТС53 реализована самая перспективная структура контроллерных систем - структура «интеллектуальных» модулей. Её смысл состоит в том, чтобы основные функции обработки и управления передать микропроцессорам

, установленным в каждом модуле. Фактически, отдельные функциональные модули, обладают способностью принимать и обрабатывать разнообразные сигналы, выдавать как аналоговые, так и дискретные воздействия, и осуществлять автоматическое управление технологическим процессом. Кроме того, обеспечена возможность связи между функциональными модулями через информационные шины в пределах одного шкафа, между шкафами и с внешними устройствами через несколько различных системных шин.

Таким образом, ТПТС53 представляет собой многопроцессорную систему с децентрализованным (или распределенным) управлением. Такое построение обеспечивает существенные преимущества перед традиционными централизованными информационно - управляющими системами.

Концепция автоматизации характеризуется иерархической структурой обработки информации (рис.2.6) и функциональным (технологическим) разделением устройств автоматизации для обработки измеряемых величин, дискретного управления и регулирования по функциональным зонам.

Щит управления подразделяется на две рабочие зоны:

1) управление технологическим процессом (ТП);

2) техническое сопровождение.

Техническое сопровождение процесса

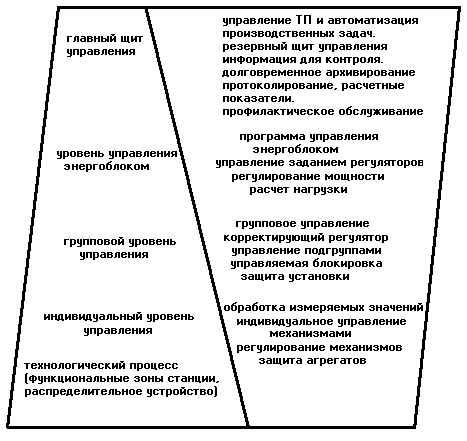

Рисунок 2.6 - Структура АСУ ТП на электростанции

Управление технологическим процессом включает в себя оперативный контроль, управление и мониторинг технологического процесса и устройств автоматизации.

Техническое сопровождение охватывает общий контроль за работой установки со стороны начальника смены и инженеров АЭС, обслуживание АСУ ТП и документирование.

ТПТС53 включает технические и программные средства для реализации всех функций, необходимых для автоматизации процессов на AЭC: сбора и обработки технологических данных, автоматического регулирования и дискретного управления, защит и блокировок, вычисления и оптимизации, а также для контроля, сигнализации, оперативного управления ТП с использованием мониторов операторских станций и, при необходимости, традиционных элементов управления.

В систему заложена возможность проектирования надежности установки. ТПТС53 обеспечивает возможность резервировании аппаратных средств. При этом, в зависимости от предъявленных требований, возможны различные варианты построения резервированных структур. Таким образом, шинная система, системы автоматизации, обслуживания и наблюдения могут быть дополнены резервными системами.

Преимущества ТПТС53 перед традиционными контроллерами:

- увеличение вычислительной мощности системы пропорционально увеличению числа контролируемых параметров;

- наличие микропроцессора в каждом функциональном модуле обеспечивает возможность введения процедур глубокой диагностики модулей и внешних цепей.

Таблица 2.1 - Расширение функциональных возможностей АСУ ТП на базе ТПТС53

2.1.7 Система автоматизации AS 220 EA

Основной частью (ядром) АСУ ТП на базе ТПТС53 является система автоматизации.

AS 220 EA — система автоматизации со структурируемыми автономными функциональными блоками, предусматривающая гибкое резервирование, при этом допускается полное или выборочное резервирование модулей по схеме «1 из 2, горячий резерв». «Горячее» резервирование подразумевает отслеживание состояния основного модуля резервным, проведение взаимной диагностики и безударное переключение на резервный модуль в случае неполадки основного. Все задачи выполняются в AS 220 EA распределёно автономными функциональными модулями, имеющими свои вычислительные возможности. Это позволяет достичь очень высокого коэффициента готовности и живучести системы.

Основные свойства системы автоматизации AS 220 EA:

- распределённая архитектура системы;

- без центрального процессора,

- без центральной памяти;

- энергонезависимая память;

- отсутствие ограничений по «памяти» за счёт использования распределённой обработки;

- быстрая обработка за счёт децентрализованной структуры;

- высокая готовность вследствие использования горячего резерва по схеме «1 из 2»;
