Расчет выработки молочной продукции
Они состоят из двух основных элементов: первичного преобразователя импульсов и измерительного устройства. При прохождении измеряемой жидкости через магнитное поле, созданное в трубопроводе, в ней, как в движущемся проводнике, наводится ЭДС. При постоянном сечении трубопровода ЭДС пропорциональна объемному расходу жидкости.
Оборудование для приемки, охлаждения и хранения молока.
Д
ля этой цели применяют в основном емкостное оборудование с промежуточным хладоносителем. Основным параметром, характеризующим работу емкостного оборудования, является рабочая вместимость.
Емкость с промежуточным хладоносителем РПО-2,5-2 – двухстенный аппарат с мешалкой. Внутренний корпус изготовлен из листовой коррозионно-стойкой стали, а наружная стенка – из углеродистой. Межстенное пространство образует полость охлаждения. Две крышки емкости имеют люки для заполнения молоком и проветривания, которые закрываются пластмассовыми крышками. Во время заполнения на люк устанавливают сбрасыватель, направляющий струю молока на стенку емкости.
Мешалка работает непрерывно во время циркуляции хладоносителя и полуавтоматической промывки емкости.
Технологический процесс состоит из следующих операций: ополаскивание емкости теплой водой, заполнение её молоком, охлаждение молока, хранение охлажденного молока, перемешивание молока перед опорожнением, опорожнение емкости и её промывка.
Заполнение молоком может происходить различными способами: из молокопровода с помощью самовсасывающего насоса, заливкой из ведер через люки.
Охлаждение молока до установленной температуры 4 ºС, поддержание её в этих пределах при хранении, а также непрерывное перемешивание в ходе охлаждения и периодическое перемешивание во время хранения ( в течение 3 мин через каждые 30 мин паузы) осуществляются автоматически.
Емкость опорожняют через сливной кран одним из трех способов: с помощью насоса, всасыванием в молоковоз или свободным сливом.
Техническая характеристика РПО-2,5-2.
Таблица 13
показатель |
РПО-2,5-2 |
Вместимость, м³ |
2,5 |
Тип холодильного агрегата |
Автономный водоохлаждающий |
Продолжительность охлаждения молока |
3 |
Частота вращения мешалки, с-1 |
0,83 |
Мощность, кВт |
1,28 |
Габариты, мм |
3000х1610х550 |
Масса, кг |
550 |
Механическая обработка молока.
Перед сепарированием для нагрева используют пластинчатый односекционный аппарат А1-ОНС-25, состоит из набора теплообменных пластин и зажимного механизма. Сырое молоко подают в уравнительный бак с поплавковым регулятором уровня и затем центробежным насосом- в нагреватель, где оно нагревается до заданной температуры.
Сепаратры-сливкоотделители– цельное молоко разделяется на сливки и обезжиренное молоко.
Сепаратор Г9-ОСП-3М полузакрытого типа с ручной выгрузкой осадка. Привод смонтирован в станине и является мультипликатором, обеспечивающим плавный разгон барабана, закрепленного на коническом хвостовике вертикального вала, до 108 с-1.
Техническая характеристика сепараторов
Таблица 14
показатель |
Сепаратор-сливкоотделитель Г9-ОСП-3М | |
Производительность, л/ч |
3000 | |
Частота вращения барабана, с-1 |
108 | |
Температура сепарирования, ˚С |
35-40 | |
Кислотность исходного продукта, ˚Т |
22 | |
Влажность продукта, % |
- | |
Мощность, кВт |
4 | |
Габариты, мм |
900х680х1360 | |
Масса, кг |
22 |
Гомогенизаторы предназначены для дробления жировых шариков путем воздействия на молоко или сливки значительных внешних усилий.
Гомогенизатор с двухступенчатой гомогенизирующей головкой А1-ОГМ-5 Состоит из статины, корпуса, плунжерного блока, гомогенизирующей головки, привода и кривошипного-шатунного механизма.Статины изготовлена из швеллеров и снаружи обшита листовой сталью.Внутри ее установлен электродвигатель на плите, которая крепится к статине шарнирно на двух кроншейтах.При работе одной плунжерной пары жидкость поступает к гомогенизирующей головке пульсирующем потоком.С целью его выравнивания в гомогенизаторах обычно применяют трехплунжерные насосы, приводимые в действие коленчатым валом, у которого колена смещены на 120 градусов относительно друг от друга.

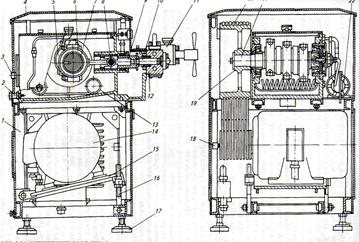

Рис. 6. Гомогенизатор А1-ОГМ -5
1 — станина; 2 — сливная пробка; 3 — маслоуказатель; 4 — крышка; 5 - кривошипно-шатунный механизм; 6— шатун; 7 - вкладыш; 8— палец; 9—ползун; 10 — плунжер; 11 — гомогенизирующая головка; 12 — плунжерный блок; 13 — змеевик; 14 — электродвигатель; 15— плита; 16— устройство для натяжения ремней; 17— опора; 18— ведущий шкив; 19— ведомый шкив; 20— клиновой ремень; 21 — коленчатый вал; 22 — маслонасос.
Техническая характеристика гомогенизатора.
Таблица 15
показатель |
А1-ОГМ-5 |
Производительность, л/ч |
5 |
Давление гомогенизации, МПа |
20 |
Температура поступающего продукта, ˚С |
45-85 |
Мощность, кВт |
37 |
Габариты, мм |
1480×1110×1640 |
Масса, кг |
1710 |
