Разработка технологического процесса сборки редуктора

Для нанесения герметика на разъем корпуса выбираю шпатель по ГОСТ10778-83;

Для обеспечения затяжки резьбовых соединений расчетным моментом выбираю ключ с регулируемым крутящим моментом тип А.

Динамометрический ключ РВДФ-120 ТУ 2,035,1053-86

Длинна рукоятки – 300мм.

Размер квадрата под сменную головку, а=10мм.

Сменная головка 7812-0478 1 Х9 ГОСТ25604-83.

Болты поз.26 у по

дшипников затягиваются динамометрическим ключом РВДФ-120 ТУ 2,035,1053-86. Болты поз.25,28 затягиваются ключами 7811-0252, 7811-0253 ГОСТ 2839-80 соответственно.

Для транспортирования редуктора на участок испытания и окраски выбираю тележку 7878-6564.

Для транспортирования партии редукторов на слад, выбираю автопогрузчик АП-1:

- грузоподъемностью 1т,

- наибольшей высотой подъема 4,5м,

-наибольшей скоростью передвижения с грузом 20,6 км/ч,

-дорожным просветом 100мм.

5. Расчет технологических параметров сборки

Расчет натягов внутренних колец подшипников и колёс на валах.

1) Подшипник 202 поз.36. Посадка Ø15L0/k6.

Рассчитаем натяг внутреннего кольца подшипника на валу, в мм.

Ø15L0:

ES=0,000

ЕI=-0,009

Ø15k6:

es=+0,012

ei=+0,001

Nmin=ei-ES=0,001-0,000=0,001

Nmax=es-EI=0,012-(-0,009)=0,021

TΔ=Nmax-Nmin=0,021-0,001=0,020

2) Подшипник 205 поз.37. Посадка Ø25L0/k6.

Рассчитаем натяг внутреннего кольца подшипника на валу, в мм.

Ø25L0:

ES=0,000

EI=-0,012

Ø25k6:

es=+0,015

ei=+0,002

Nmin= ei-ES =0,002-0,000=0,002

Nmax=es-EI=0,015-(-0,012)=0,27

TΔ=Nmax-Nmin=0,027-0,002=0,025

3) Подшипник 206 поз.38. Посадка Ø30L0/k6.

Рассчитаем натяг внутреннего кольца подшипника на валу, в мм.

Ø30L0:

ES=0,000

EI=-0,012

Ø30k6:

es=+0,015

ei=+0,002

Nmin= ei-ES =0,002-0,000=0,002

Nmax=es-EI=0,015-(-0,012)=0,027

TΔ=Nmax-Nmin=0,027-0,002=0,025

4) Зубчатое колесо поз.6. Посадка Ø34Н7/к6.

Рассчитаем натяг внутреннего кольца подшипника на валу, в мм.

Ø34Н7:

ES=0,025

IS=-0,000

Ø34k6:

es=+0,018

is=+0,002

Smax=ES-ei=0,025-0,002=0,023

Nmax=es-EI=0,018-0,000=0,018

TΔ= TD+Td = Nmax+ Smax=0,018+0,023=0,041

5) Зубчатое колесо поз.7. Посадка Ø26Н7/k6.

Рассчитаем натяг внутреннего кольца подшипника на валу в мм.

Ø26Н7:

ES=0,021

IS=-0,000

Ø26k6:

es=+0,015

is=+0,002

Smax=ES-ei=0,021-0,002=0,019

Nmax=es-EI=0,015-0,000=0,015

TΔ= TD+Td = Nmax+ Smax=0,015+0,019=0,034

Расчет зазоров наружных колец подшипников.

1) Подшипник 202 поз.36. Посадка Ø35H7/l0.

Рассчитаем зазор кольца подшипника в корпусе, в мм.

Ø35H7:

ES=+0,025

EI=0,000

Ø35l0:

es=0,000

ei=-0,012

Smin=EI-es=0,000-0,000=0,000

Smax=ES-ei=0,025-(-0,012)=0,037

TΔ=Smax-Smin=0,037-0,000=0,037

2) Подшипник 205 поз.37. Посадка Ø52H7/l0.

Рассчитаем зазор кольца подшипника в корпусе, в мм.

Ø52H7:

ES=+0,03

EI=0,000

Ø52l0:

es=+0,000

ei=-0,015

Smin=EI-es=0,000-0,000=0,000

Smax=ES-ei=0,03-(-0,015)=0,045

TΔ= Smax-Smin=0,045-0,000=0,045

3) Подшипник 207 поз.38. Посадка Ø62H7/l0.

Рассчитаем зазор кольца подшипника в корпусе, в мм.

Ø62H7:

ES=+0,03

EI=0,000

Ø62l0:

es=+0,000

ei=-0,015

Smin=EI-es=0,000-0,000=0,000

Smax=ES-ei=0,03-(-0,015)=0,045

TΔ=Smax-Smin=0,045-0,000=0,045

Расчет усилия запрессовки.

Посадка подшипников осуществляется с натягами Fz.

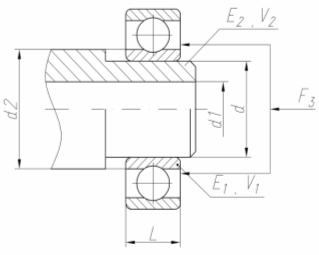

Усилие запрессовки рассчитывается по формуле:

где Nmax – максимальная величина натяга в посадке, конструктивно заданная, [м];

fmax – максимальный коэффициент трения в посадке, определяемый материалами деталей соединения, шероховатостями поверхностей, наличием смазки;

λ1,λ2 - коэффициенты радиальной податливости вала и втулки соответственно;

l – длина посадочного размера [м].

Коэффициенты радиальной податливости определяют по формуле:

; .

где: d –диаметр посадки [м];

Е1, Е1 – Модули упругости материалов вала и втулки [Н/м²];

ν1, ν2- Коэффициенты Пуассона материалов вала и втулки соответственно;

λ1, λ2- Коэффициент радиальной податливости вала и втулки соответственно;

Расчеты производим в систем MathCAD. Результаты расчетов представлены в таблицах 1,2.

Табл.1
