Разработка технологического процесса сборки редуктора

= A3min+Amin+Amin-A1max-A2max-A4max-A5max-A6max-A7max-A8max

= 159+2-20.82-20.82-3.97-3.97-88.913-10.8-10.8=0.907

=23 src="images/referats/8243/image082.png">=159.8+0.97+0.97-20.84-20.84-4.03-4.03-89-11-11=0.1

Результаты расчета аналитическим методом и в системе «Unigraphics NX3» приводят к аналогичному результату.

Расчет размерной цепи для промежуточного вала

Искомый зазор между втулкой и подшипником в этом случае определяется по формуле:

, где

, где

Нормируем элементы, входящие в состав размерной цепи. Создаем сборку, и по вышеприведенной методике рассчитываем искомый зазор между втулкой и торцом подшипника.

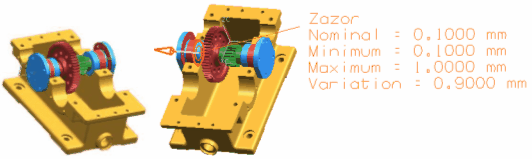

Результаты расчета в системе «Unigraphics NX3».

Measurement: Zazor

Units: mm

Direction: XC 0.0000, YC -1.0000, ZC 0.0000

Nominal: 0.1000

Minimum: 0.1000

Maximum: 1.0000

Variation: 0.9000

Contributor 1: 22% Pod.205:Feature 1:DIM +0.0 -0.200

Contributor 2: 22% Pod.205:Feature 1:DIM +0.0 -0.200

Contributor 3: 11% Krishka koprysa nij.:Feature 1:DIM +0.0 -0.100

Contributor 4: 7% Krishka promejyt.:Feature 1:DIM 0.03 -0.03

Contributor 5: 7% Val tixoxod1.:Feature 1:DIM +0.0 -0.060

Contributor 6: 7% Krishka promejyt.:Feature 1:DIM 0.03 -0.03

Contributor 7: 6% Vtylka tixoxod:Feature 1:DIM -0.110 -0.160

Contributor 8: 6% Vtylka tixoxod:Feature 1:DIM -0.110 -0.160

Contributor 9: 3% Prokladka2:Feature 1:DIM +0.0 -0.03

Contributor 10: 3% Vtylka1:Feature 1:DIM +0.0 -0.030

Contributor 11: 3% Koleso 1:Feature 1:DIM +0.0 -0.03

Contributor 12: 3% Prokladka2:Feature 1:DIM +0.0 -0.03

Заложенные в конструкцию нормы точности не обеспечивали сборку по методу полной взаимозаменяемости. После перенормирования размера втулки, участвующего в размерной цепи, с размера 16 мм до размера 15.95 мм, выполненного по 7 квалитету, что вполне достижимо, собираемость обеспечилась по методу полной взаимозаменяемости.

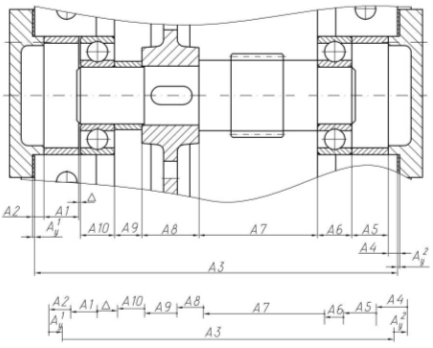

Рассчитаем размерную цепь аналитическим способом.

A, A, A3- увеличивающие звенья;

A1­, A2­, A4­, A5­, A6­, A7­, A8, A9, A10,– уменьшающие звенья.

A1= A5=15,95мм,

A= A=1-0,03 мм,

A2= A4=5мм,

A3= 159-0,1 мм,

A6= A10=15-0,2 мм,

A7= 52-0,06 мм,

A8= 25-0,03 мм,

A9= 11-0,03 мм.

= A3max+Amax+Amax-A1min-A2min-A4min-A5min-A6min-A7min-A8min-A9min-A10min

= A3min+Amin+Amin-A1max-A2max-A4max-A5max-A6max-A7max-A8max -A9max -A10max

= 159+2-15,79-15,79-4,97-4,97-14,8-14,8-51,94-24,97-11,97=1

=159.8+0.97+0.97-15,84-15,84-5,03-5,03-15-15-52-25-12=0.1

Результаты расчета аналитическим методом и в системе «Unigraphics NX3» приводят к аналогичному результату.

Расчет размерной цепи для тихоходного вала

Искомый зазор между втулкой и подшипником в этом случае определяется по формуле:

, где

, где

Нормируем элементы, входящие в состав размерной цепи. Создаем сборку, и по вышеприведенной методике рассчитываем искомый зазор между втулкой и торцом подшипника.

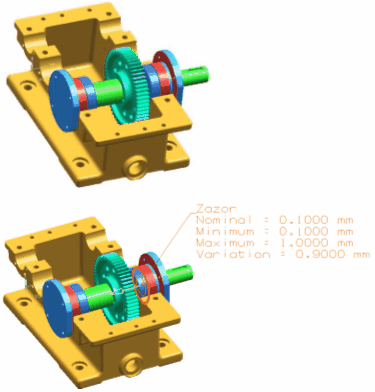

Результаты расчета в системе «Unigraphics NX3».

Measurement: Zazor

Units: mm

Direction: XC 0.0000, YC -1.0000, ZC 0.0000

Nominal: 0.1000

Minimum: 0.1000

Maximum: 1.0000

Variation: 0.9000

Contributor 1: 33% Pod206:Feature 1:DIM +0.0 -0.200

Contributor 2: 33% Pod206:Feature 1:DIM +0.0 -0.200

Contributor 3: 11% Krishka koprysa nij.:Feature 1:DIM +0.0 -0.100

Contributor 4: 7% Prokladka3:Feature 1:DIM +0.0 -0.03

Contributor 5: 7% Vtylka vixod:Feature 1:DIM -0.110 -0.160

Contributor 6: 7% Vtylka vixod:Feature 1:DIM -0.110 -0.160

Contributor 7: 2% Flanec vixodnogo:Feature 1:DIM 0.030 -0.030

Contributor 8: 2% Vtylka vixod1:Feature 1:DIM +0.0 -0.030

Contributor 9: 2% Vtylka vixod1:Feature 1:DIM +0.0 -0.030

Contributor 10: 2% Krishka vixoxdnogo:Feature 1:DIM 0.030 -0.030

Contributor 11: 2% Prokladka3:Feature 1:DIM +0.0 -0.03

Contributor 12: 2% Val vixodnoi.:Feature 1:DIM +0.0 -0.06

Заложенные в конструкцию нормы точности не обеспечивали сборку по методу полной взаимозаменяемости. После перенормирования размера втулки, участвующего в размерной цепи, с размера 15 мм до размера 14.95 мм, выполненного по 7 квалитету, что вполне достижимо, собираемость обеспечилась по методу полной взаимозаменяемости.

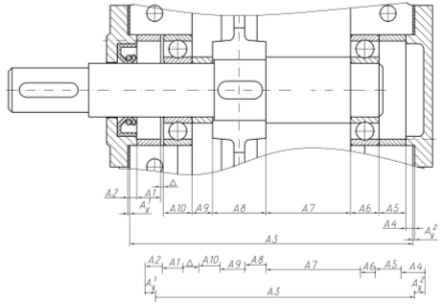

Рассчитаем размерную цепь аналитическим способом.

A, A, A3- увеличивающие звенья;

A1­, A2­, A4­, A5­, A6­, A7­, A8, A9, A10,– уменьшающие звенья.

A, A, A3- увеличивающие звенья;
