Закономерности поведения биазеотропных смесей

Рис. 1. Бифуркация сложной особой точки типа двухкратный «седло-узел»

Синтез структур диаграмм трехкомпонентных систем с двумя тройными азеотропами проводился двумя независимыми методами с учетом установленных особенностей хода единичных К-линий. Один метод основан на алгоритме, ранее примененном Л.А. Серафимовым для синтеза диаграмм моноазеотропных систем. Основным его этапом является пост

роение диаграмм единичных K-линий. В основе второго метода лежат закономерности преобразования диаграмм ПЖР при изменении внешних параметров. При этом учитывалось, что тройная биазеотропия может возникать либо в системе, содержащей один тройной азеотроп, через стадию образования тройного граничного тангенциального азеотропа (ТГТА) в соответствии с правилами сопряжения, либо в системе, не содержащей тройного азеотропа, через стадию образования тройного внутреннего тангенциального азеотропа. Использование двух методов дало одинаковый результат: получены 64 диаграммы дистилляционных линий, которым соответствуют 144 диаграммы единичных К-линий (табл. 1). По механизму возникновения тройной биазеотропии эти диаграммы были разбиты на три группы.

К первой группе относятся пять диаграмм, в которых тройная биазеотропия может возникнуть только через стадию образования ТГТА. Эти диаграммы содержат два азеотропа одного и того же типа – либо два «уз-ла», либо два «седла» (рис. 4). В них каждый из тройных азеотропов имеет свой набор единичных К-линий.

Ко второй группе относятся 12 диаграмм, в которых тройная биазеотропия может возникать как через ТГТА, так и через ТВТА. Диаграммы этой группы содержат два тройных азеотропа разного типа – «седло» и «узел». Оба азеотропа имеют один и тот же набор единичных К-линий (рис. 5, 6).

Таблица 1. Типы и количество структур диаграмм ПЖР трехкомпонентных систем с двумя тройными азеотропами

В этой группе появляются диаграммы с нетривиальным ходом сепаратрис «седла», замкнутых в узловой особой точке (рис. 7).

Третья группа диаграмм, самая многочисленная (47 структур), характеризуется тем, что тройная биазеотропия может возникать в этих системах только через ТВТА. Диаграммы этой группы содержат так же тройные азеотропы разного типа. Характерная особенность диаграмм этой группы – нетривиальный ход одной или обеих сепаратрис «седла», когда сепаратриса либо замкнута в узловой точке, либо проходит из «седла» в «седло», либо в одной диаграмме представлены обе эти особенности (рис. 8). Еще одна отличительная черта диаграмм этой группы – в пределах одного и того же типа различным подтипам диаграмм дистилляционных линий могут соответствовать одинаковые структуры диаграмм единичных К-линий.

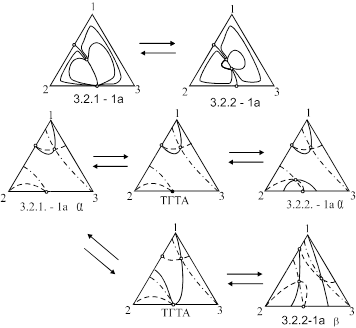

Рис. 4. Диаграммы дистилляционных линий и единичных K-линий в тройной системе с двумя тройными узловыми азеотропами. 1, 2, 3 – компоненты, , и - линии K1 = 1, K2 = 1 и K3 = 1, соответственно; - точка азеотропа; - точечная K1

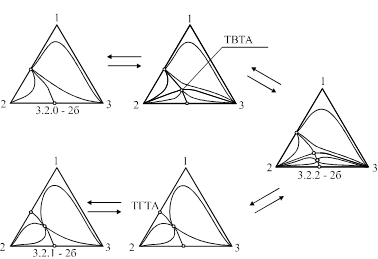

Рис. 5. Возникновение биазеотропии в системах класса 3.2.2 – 2б
