Введение

В данной работе будет разработан международный маршрут. Необходимо перевезти груз (целлюлоза) в экспортном направлении (из Москвы в Прагу), а также в импортном направлении вывезти груз (мужские ботинки) из Праги в Москву автомобильным транспортом. В качестве транспортных средств был выбран автомобиль-тягач Renault Premium 37019T и полуприцеп Fliegl .

Для разработки маршрута потребуется выбрать способ упаковки перевозимого груза, для чего потребуется определить массу и размеры единицы груза, определить расположение груза в кузове транспортного средства, выбрать способы погрузки-разгрузки. Также необходимо представить графическую схему маршрута, указать пункты погранпереходов, определить пункты отдыха водителей и др. По итогам выполнения работы необходимо рассчитать и предоставить в виде таблицы основные технико-эксплуатационные показатели.

Таблица 1. Исходные данные

Упаковка и размещение груза в кузове транспортного средства

Экспортный груз

Грузом, который перевозится в экспортном направлении, является целлюлоза,а именно хлопковая целлюлоза. Хлопковая целлюлоза производится в кипной форме. Размер кип равен 1200х500х500 мм, вес кип 50 кг. Кипы упаковываются в крафт-бумагу и джутовую ткань. А также продукция может обтягиваться полипропиленовой пленкой и стягиваться пластиковой лентой.

Рис.2.1. Хлопковая целлюлоза (см. [4])

Согласно главе XVI “Правил перевозки грузов автомобильным транспортом”:

При перевозках бумаги и целлюлозы перевозчики, грузоотправители и грузополучатели обязаны предпринимать меры по предохранению этой продукции от механических повреждений и атмосферных осадков.

Для перевозки бумаги и целлюлозы перевозчик должен выделять автотранспортные средства с чистым и сухим кузовом типа фургон, не имеющим внутри острых выступов. По соглашению сторон, перевозчик может выделять автотранспортные средства общего назначения с наращенными бортами кузова и обеспеченные необходимым такелажем (брезент, увязочные приспособления и др.).

Далее кипы укладываются на поддон размером 1200мм x1000мм. Один слой состоит из 2 кип. Исходя из грузоподъёмности и ограничения высоты транспортного пакета, на поддон укладываются 5 слоёв по 2 кипы. Масса нетто транспортного пакета равна 500 килограмм, а масса брутто 520 килограмм.

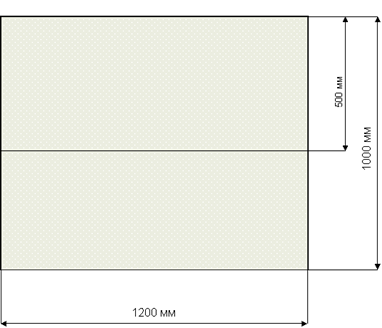

Рис. 2.2. Схема укладки коробок на поддон.

Таблица 2. Поддон 1200х1000 ГОСТ 9078-84

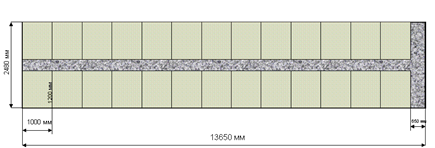

Рис 2.4. Схема расположения поддонов в полуприцепе (вид сверху)

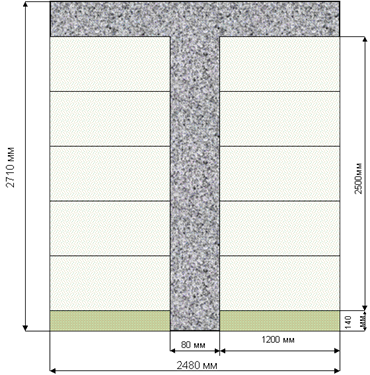

Рис 2.5. Схема расположения поддонов с коробками в полуприцепе

(вид сзади)

В полуприцеп возможно загрузить 26 поддонов. В итоге получаем, что суммарная загрузка составляет 26*520+26*25=14170 кг (где 25кг - масса поддона). Зная грузоподъёмность полуприцепа (28400кг) рассчитаем коэффициент использования грузоподъёмности, который равен:

γ =14170/28400=0,50

Таблица 3. Характеристики экспортного груза
