Достоверность передачи сообщений и надежность систем

Следует отметить, что интенсивность импульсных помех в зависимости от типа канала колеблется в очень больших пределах (от десятков импульсов в секунду на проводных линиях до десятков тысяч на радиолиниях СВЧ),

Помехоустойчивость приемников к импульсным помехам повышают, используя различия в свойствах сигнала и помехи.

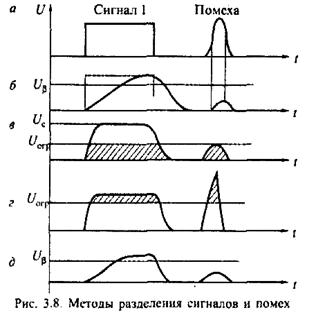

Широкое распространение получили следующие методы разделения сигналов

и помех (рис. 8, а);

различение длительностей импульсов помехи и сигнала — селекция по длительности (рис. 8, б). Этот способ эффективен, если длительность сигнала намного больше длительности импульсов помехи, так как предполагает наличие на входе решающего устройства приемника интегрирующего звена, не пропускающего более короткие импульсы помех;

различение амплитуд импульсов сигнала и помехи, когда между ними нет равенства. Если амплитуды импульсов помехи намного меньше амплитуд сигнала, пороговый уровень приемника устанавливают выше уровня значений помех (ограничение снизу), все значения ниже порога не рассматриваются (рис. 8,в);

если амплитуды импульсов помехи значительно превышают амплитуды сигнала, используют метод ШОУ (широкая полоса – ограничитель – узкая полоса) (рис. 8 г и д).

Этот метод предполагает ограничение импульсов помехи по уровню после прохождения их через широкополосный фильтр без искажения формы, а затем прохождение через узкополосный фильтр (селекция по длительности) на вход решающего устройства.

Таким образом, все импульсы помех, первоначально превышающие по амплитуде сигнал, но более короткие по длительности, не могут вызвать срабатывания приемника,

Кроме рассмотренных методов, существует еще целый ряд методов повышения помехоустойчивости приемников па основе известных различий в изменении параметров сигнала и помех, например прием сигнала с предсказанием, вычитание помехи из сигнала, запирание приемника в момент отсутствия сигнала и т.п.

Комплексная оценка помехоустойчивости приемника элементарных и сложных сигналов. Помехоустойчивость приемника к действию флуктуациониых помех оценивают исходя из кривой плотности распределения напряжения помехи на входе приемника, описываемой выражением (1). Вероятности ошибок иопределяются соответственно по формулам (5) и (6). Эти значения не будут точно соответствовать помехоустойчивости реального приемника, так как в расчетах не учитываются время превышения помехой порогового уровня и инерционность приемника.

С другой стороны, при защите от импульсных помех инерционность приемника является одним из главных свойств, позволяющих отделять сигнал от более коротких импульсов помех. Однако параметры распределения импульсных помех по амплитуде, длительности, времени появления и числу импульсов в единицу времени обычно неизвестны. Одним словом, расчеты помехоустойчивости приемников при действии флуктуационных или импульсных помех приблизительны.

Очень трудно сравнить характеристики приемников разных типов, так как изменение их параметров неизвестным образом меняет характер распределения помех на входе. Однако помехоустойчивость приемников можно сравнить, если исходить из комплексной оценки свойств самого приемника, не касаясь характера распределения помех. Такой характеристикой может быть пороговая энергия, т. е. величина, равная произведению пороговых значений напряжения , тока и времени , необходимых для переключения приемника из одного состояния в другое:

.

Действительно, чтобы приемник перешел из состояния 0 в состояние 1, необходимо на его входе иметь напряжение более , развивающее ток, превышающий или равный на время переключения приемника. Если хотя бы одна величина не достигает порогового значения, изменения состояния не произойдет. Для возврата приемника в исходное состояние 0 один из параметров (U,I,T) должен уменьшиться до значения ниже порогового ()

Таким образом, любой приемник характеризуется опреде-ленной пороговой энергией на переход в состояние 1 () и 0 ().

Обычно . Их разность характеризует коэффициент возврата приемника. При = приемник будет давать наименьшее число ошибочных переходов.

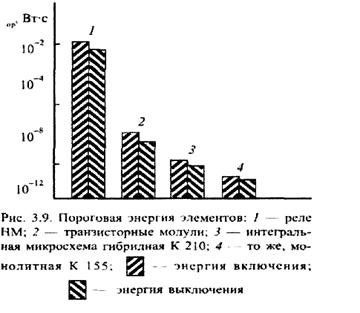

На рис. 9 даны значения пороговой энергии включения и выключения для логических элементов, наиболее распространенных в системах железнодорожной автоматики и телемеханики.

Из сравнения значений этих величин видно, насколько обостряется проблема помехоустойчивости с переходом на более совершенные элементы.

Для правильной оценки помехоустойчивости реального приемника необходимо иметь статистические данные о длительностях превышения пороговых уровней данного приемника. Пересчет имеющихся данных для другого вида приемника затруднителен и неэффективен. Это объясняется тем, что мощность помех на входе приемника зависит от соотношения входного сопротивления приемника, сопротивления тракта передачи и внутреннего сопротивления источника помех. К тому же у большинства приемников наблюдается нелинейная зависимость между входными напряжением и током.

Точно определить помехоустойчивость того или иного приемника можно только при получении распределения времени его срабатывания от помех. Для этого на выход приемника необходимо подключить на определенное время анализатор длительностей импульсов. Такое распределение позволяет правильно определить меры повышения помехоустойчивости.

Повысить помехоустойчивость можно увеличением любого порогового значения приемника () отдельно или в совокупности. Наибольшего эффекта можно добиться увеличением , т.е. повышением инерционности приемника.
