Таблица №1.6

Угол наклона лопатки в расчетном сечении

, (м)

0,3

0,0405

0,051

0,06

0,072

0,0825

, (град)

26,2

28,4

30,6

32,8

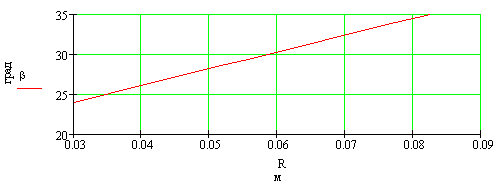

Рис.1.9 График изменения угла наклона лопатки.

На чертеже, в плане, на окружности радиусом , выбираем начальную точку построения ; из нее проводим луч, составляющий с касательной к данной окружности угол , и продолжаем его до пересечения со вспомогательной окружностью радиусом (точка ). Из точки проводим другой луч под углом до пересечения с окружностью (точка ).

3.7 Подвод насоса

Так как ТНА размещается сбоку от камеры сгорания и ось вала параллельна оси двигателя, будем использовать осевой подвод. Данный подвод обладает целым рядом преимуществ: наиболее прост в изготовлении, обладает наименьшим гидравлическим сопротивлением.

3.8 Профилирование улитки насоса

Рис. 1.10 Расчетная схема спирального отвода

Принимаем вид сечения улитки в виде прямоугольника с фиксированной шириной и, изменяемой в зависимости от угла, высотой . Построим ряд подобных по гидравлической форме сечений, для каждого сечения найдем площадь , размеры стороны , радиус центра тяжести сечения , и радиус (наиболее удаленной точки сечения от оси вращения колеса).

Принимаем ширину спирального отвода

Таблица №1.7

Характеристики спирального отвода по сечениям

№ сечения	, град)	, (м)	,()	, (м)	, (м)	, ()	,()
1	0	0,015	0,00038	0,0975	0,09	0,0	81,29
2	45	0,020	0,0005	0,1025	0,0925	0,005	79,10
3	90	0,025	0,00063	0,1075	0,095	0,01	77,02
4	135	0,03	0,00075	0,1125	0,0975	0,015	75,05
5	180	0,035	0,00088	0,1175	0,1	0,02	73,17
6	225	0,040	0,001	0,1225	0,1025	0,025	71,38
7	270	0,045	0,00113	0,1275	0,105	0,03	69,68
8	315	0,050	0,00125	0,1325	0,1075	0,035	68,06
9	360	0,055	0,00138	0,1375	0,11	0,04	66,52

По полученным значениям строим графики функций , .

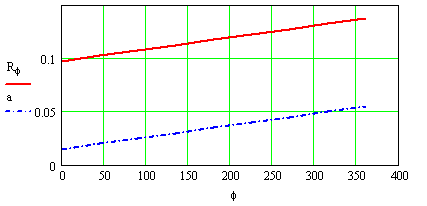

Рис.1.11 График зависимости , от угла .
