Доработка конструкции главного сцепления трактора класса 1.4 с целью улучшения разгонных показателей агрегатов

2. АНАЛИЗ КОНСТРУКЦИИ И РАБОТЫ МОДЕРНИЗИРУЕМОГО УЗЛА

Чтобы проанализировать все недостатки и преимущества модернизированного узла (муфты сцепления), рассмотрим устройство и принцип работы муфты сцепления до модернизации.

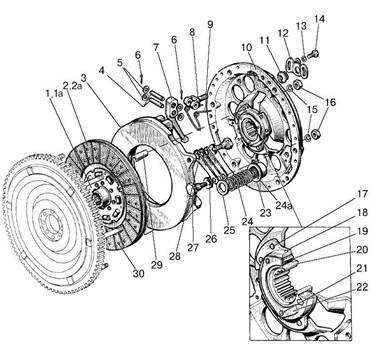

Рис. 2.1 Сцепление. 1,1а-диск ведомый, 2,2а-накладка, 3-диск нажимной, 4-палец, 5

-шайба, 6-шплинт, 7-рычаг отжимной, 8-вилка, 9-пружина, 10-диск опорный, 11-гайка регулировочная, 12-шайба стопорная, 13-шайба, 14-болт, 15-шайба, 16-гайка, 17-заклепка, 18-ступица, 19-демпфер, 20-втулка, 21-заклепка, 22-шайба, 23-стакан, 24, 24а-пружина, 25-шайба изолирующая, 26-шайба, 27-болт, 28-пластина, 29-втулка, 30-заклепка.

Силовая передача включает в себя сцепление, коробку передач, привод ПВМ и задний мост. Она служит для передачи крутящего момента от коленчатого вала дизеля к передним и задним колесам.

Одной из составляющих силовой передачи и является наш объект модернизации – сцепление.

На рис.2.1 показано сцепление фрикционное, однодисковое, постоянно замкнутое. Ведущей частью муфты сцепления является маховик, нажимной диск 3, имеющий три шипа, которые входят в специальные пазы маховика. К ведомой части сцепления относятся ведомый диск 1 с гасителем крутильных колебаний 19, установленный на силовом валу. Необходимое усилие прижатия трущихся поверхностей ведущей и ведомой частей сцепления для передачи крутящего момента от дизеля к трансмиссии обеспечивается девятью пружинами 24.

Диск 3 имеет рычажные механизмы 7, обеспечивающие автоматическую регулировку его положения при выключении сцепления.

Опорами отжимных рычагов служат вилки 8, закрепленные на диске с помощью регулировочных гаек 11.

Такая муфта сцепления широко применяется на тракторах Беларус серии 800, 900, 1000. Он неплохо себя зарекомендовала в работе, выдерживала сложные режимы работы. Однако и имела ряд нареканий. При частых включениях и выключения муфты повышался тепловой режим, фрикционные диски теряли свои физико-химические свойства, что приводило к повышенному износу фрикционного слоя, в следствие чего приводило к буксованию сцепления.

Наша модернизация больше коснется нажимного устройства муфты сцепления. На рис.2.2 показан эскиз модернизированной муфты сцепления.

Рис. 2.2 Муфта сцепления с тарельчатой пружиной

В данной конструкции муфты сцепления вместо радиально расположенных нажимных пружин установлена одна тарельчатая пружина поз.12 рис.2.2. Также нужно учесть, что данная муфта сцепления работает в масле. Одним из основных преимуществ ФС, работающих в масле «мокрых», по сравнению с «сухими» ФС, является их надежность и долговечность, отсутствие частых эксплуатационных регулировок. Это связано с меньшим изнашиванием пар трений(ПТ), лучшим отводом теплоты от них и большей стабильностью их коэффициентов трения.

Применение смазывания пар трений фрикционного сцепления (ФС) уменьшает их коэффициент трения до 0,07…0,09 вместо 0,25…0,3 у сухих ФС, но при этом позволяет почти десятикратно увеличить давление на них и примерно в 2 раза сократить площадь контакта дисков из-за наличия канавок на их поверхности.

Смазывание ПТ ФС качественно меняет на трибологические процессы при буксовании «мокрых» ФС, обеспечивая жидкостное и полужидкостное (граничное) трение. Под последним обычно понимают такой режим работы мокрого ФС, когда трущиеся поверхности ПТ разделены тончайшей масляной пленкой (толщиной менее 0,1 мкм), фактически на молекулярном уровне, препятствующей непосредственному контакту ПТ. Этим обеспечивается малое изнашивание ПТ при высоких усилиях сжатия и постоянный их коэффициент трения. Увеличение толщины разделительной масляной пленки ведет к нежелательному снижению коэффициента трения, а ее разрыв — к резкому увеличению изнашивания ПТ. Следовательно, положительные качества мокрых ФС зависят от определенных внешних условий, обеспечивающих именно граничное трение на фрикционных парах, что неизбежно ведет к существенному усложнению конструкции мокрых ФС по сравнению с сухими.

Повышенная сложность мокрых ФС предопределила более широкое применение сухих ФС, отличающихся относительной конструктивной простотой и достаточной надежностью работы в прошлые годы, когда энергонасыщенность тракторов и других тяговых машин и их рабочие и транспортные скорости резко отличались от современных.

Вместе с тем опыт эксплуатации сухих ФС показал, что они имеют ряд недостатков, обусловленных главным образом непостоянством коэффициентов трения при изменениях температур ПТ и их повышенным износом, связанным с ростом энергонасыщенности машин.

Непрекращающийся поиск наиболее долговечных фрикционных материалов, совершенствование конструкций сухих ФС и другие научные исследования, проводимые в нашей стране и за рубежом, значительно повысили их ресурс; особенно это коснулось ФС для сельскохозяйственных тракторов, комбайнов, легковых и большинства грузовых автомобилей. Одновременно стало выясняться, что для тяжелых промышленных тракторов, вследствие специфики их работы и повышенных сил тяги, сухие ФС не могут обеспечить при заданных геометрических размерах необходимой долговечности ПТ.

Отсюда правомерен все нарастающий интерес к применению на мощных тракторах мокрых ФС, потенциально более надежных и долговечных, о чем было сказано ранее. В автомобилях их использование весьма ограничено.

Тенденция повышения энергонасыщенности и тяги тракторов, особенно промышленных, четко прослеживается и в том, как растет количество зарубежных патентов мокрых ФС по десятилетиям, начиная с 30-х годов. Если в 30-е и 40-е годы были зарегистрированы соответственно только один и три патента и все они были американских фирм, производящих ФС, то в 50-е гг. появились 34 патента Великобритании и 40—Франции. Значительный рост числа патентов прослеживается в 60-е гг., когда во всем мире начался период более резкого роста энергонасыщенности тракторов и других тяговых машин. Особенно большое число патентов зарегистрировано в 70-е гг. — 41, и среди них появились патенты ФРГ, Японии и других стран. В начале 80-х годов также появились новые патенты в ФРГ и США.

Наибольшее число патентов в области создания мокрых ФС имеет фирма «Борг Уорнер» (США), разработавшая разнообразные их конструкции, включая успешно применяемый унифицированный ряд мокрых ФС «Рокфорд Клач».

Фирмы «Катерпиллер» и «Джон Дир» (США) на все выпускаемые тракторы с механическими трансмиссиями устанавливают мокрые ФС с дисками одинакового диаметра, число которых зависит от передаваемого крутящего момента. Фирма «Лайп Рол-лвей» (США) изготовляет мокрые ФС диаметром от 300 до 380 мм пяти типоразмеров. По данным фирмы, долговечность этих ФС примерно в 30 раз больше, чем у сухих ФС того же типоразмера. Вопросами совершенствования подачи масла в зону трения мокрых ФС занимаются фирмы «Дженерал моторе», «Дэй-на» (США) и др.

Ведущей западногерманской фирмой по разработке и производству сухих и мокрых ФС является фирма «Фихтель и Сакс», совершенствующая в основном способы подвода масла в зону трения. Разработкой мокрых ФС занимаются также «Даймлер Бенц», «Зюдойч Кюхль-фабрик» и другие фирмы ФРГ.
