Доработка конструкции главного сцепления трактора класса 1.4 с целью улучшения разгонных показателей агрегатов

(4.2)

В нашем случае λэкв=27,2 вт/м*град (сγ)экв=3,97*106 дж/м3*град, аэкв=0,685*10-5 м2/сек

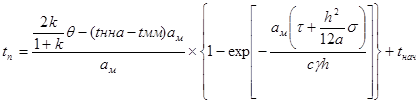

Температура поверхностей трения определяется по формуле:

(4.3)

Находим расчетные

коэффициенты:

Коэффициент распределения тепловых потоков

(4.4)

Коэффициент теплоотдачи

ам=(сγ)мωξ=1580 дж/м2*град*сек

При том же тепловом потоке θ температура tn=221(1-е-0,174)+60=95 ºС.

Из теплового расчета видно, что при малой продолжительности буксования (однократное включение муфты) эффект охлаждения дисков маслом незначителен. Определяем время охлаждения дисков до начальной температуры после включения фрикционной муфты, работающей в масле, а также величину потерь мощности на разбрызгивание.

(4.5)

Величину потерь мощности на разбрызгивание находим по уравнению при условии, что зазор между дисками будет 0,5 мм, а относительная скорость вращения дисков 25 м/сек.

Nб=4,3*10-2-2,61*10-2*7*25/5*10-4=390 вт

4.3 Расчет тарельчатой пружины

Рис. 4.1 Разрез тарельчатой пружины.

На рис.4.1 показан разрез тарельчатой пружины по основному рабочему участку (перья, идущие к центру на рисунке не показаны). При расчете этой пружины исходим из предположения, что под воздействием нагрузки Р прямоугольное сечение пружины не изменяет своей формы, а лишь поворачивается вокруг точки О.

Рассмотрим в сечении пружины точку А с координатами х и у. После поворота сечения эта точка переместится в положение А1 и приблизится к оси симметрии пружины на величину Δ:

Δ=[х cos (α-φ)- y sin (α-φ)] – (x cos α – y sin φ).(4.6)

Углы α и φ практически невелики, поэтому можно принять

Тогда

Относительное удлинение пружины равно:

(4.7)

Нормальное напряжение:

(4.8)

Номинальная сила в осевом сечении пружины будет

(4.9)

После интегрирования

Рассматривая условие равновесия полукольца (рис.4.2) убеждаемся, что N=0, тогда

Максимальное напряжение будет при х=с-а и

Подставляя эти значения в уравнение (4.7), находим максимальное напряжение:

Учитывая, что

где ωn – деформация пружины в направлении действующей силы Р, находим:

Рис.4.2 Условие равновесия полукольца.

(4.10)

Находим изгибающий момент относительно оси х (относительно оси у пренебрегаем)

Рис.4.3 Примерная характеристика пружины

Используя все предыдущие выражения находим уравнение характеристики пружины:

Примерная характеристика пружины приведена на рис. 4.3. При проектировании пружины следует выбирать ее предварительную осадку при включенной фрикционной муфте, на следующей части характеристика с таким расчетом, чтобы в процессе износа дисков трение пружины не уменьшалось.

4.4 Тяговый расчет

Целью тягового расчета является определение тягово-сцепных, скоростных и экономических качеств трактора при прямолинейном поступательном движении. Тяговый расчет выполняется в процессе подготовки технического задания. Конструктор, как правило, получает от заказчика заявку, содержащую обоснованные технико-экономические требования к продукции, подлежащей разработке. В эту заявку включается назначение машины (функция машины), например, обеспечение механизации процессов выращивания пропашных культур или процессов осушения и освоения болот и заболоченных земель, горных склонов и др.

При проведении тягового расчета определяют массу проектируемого трактора и мощность двигателя, характеристику последнего и моменты, подводимые к ведущим колесам, коэффициенты полезного действия, тяговый и мощностной балансы, диапазоны скоростей движения и соответствующие передаточные числа (при применении ступенчатых трансмиссий), уточняют пределы сопротивления машин и орудий, агрегатируемых с трактором, а также оценивают разгонные качества проектируемой машины, т.е. способность трактора обеспечить стабильное движение агрегата на заданной скорости за определенный момент времени. В заключение тягово-сцепные, скоростные и экономические качества трактора при различных установившихся режимах работы (номинальных и частичных).

Тяговые характеристики строят применительно к установившимся режимам работы трактора и при движении его по горизонтальному участку. Тяговую характеристику можно построить путем использования данных испытаний трактора и расчетным путем. В первом случае ее называют экспериментальной тяговой характеристикой и она предназначена для оценки показателей тягово-сцепных и экономических качеств реального трактора. Во втором случае ее называют теоретической тяговой характеристикой, и она предназначена для определения указанных выше качеств проектируемого трактора. Тяговые характеристики строят для конкретных типичных почвенных фонов: для сельскохозяйственного трактора типичным фоном является стерня суглинка нормальной влажности, для промышленного — суглинок со снятым дерновым покровом.

Для построения теоретической тяговой характеристики необходимы следующие исходные данные.
