Проектирование судов

Для транспортных судов коэффициент μ зависит от величины .

,

где k – практический коэффициент. Следовательно,

.

Угол крена при качке в любой момент времени t при совпадении периодо

в волны и собственных колебаний (явление резонанса) описывается формулой:

,

угловая скорость при этом,

,

угловые ускорения

.

Максимальная величина углового ускорения

.

Максимальные линейные ускорения при бортовой качке будут возникать в точках наиболее удаленных от ДП, то есть у борта. Тогда,

.

Если выразить период собственных колебаний τθ через капитанскую формулу, то получим,

.

Таким образом, при равных значениях и αволн можно ожидать, что вертикальные ускорения у сопоставляемых судов будут равными.

Кроме того относительная метацентрическая высота пригодна и для суждения о способности судна противостоять кренящим моментам, создаваемым силой р приложенной на плече l. При этом угол крена будет равным,

.

Следовательно, если известно значение предельно допустимого угла крена Θпред, нетрудно найти необходимое значение относительной метацентрической высоты:

.

Из всего вышесказанного можно сделать вывод о возможности использования относительной метацентрической высоты в качестве основного критерия остойчивости проектируемого судна.

Нормирование верхнего и нижнего пределов остойчивости

Выбор значения относительной метацентрической высоты зависит от исходных требований к проектируемому судну, содержащихся в задании на проектирование. При этом руководствуются следующими соображениями.

1. Остойчивость должна быть достаточной, чтобы противостоять кренящим моментам, действующим на судно в процессе его эксплуатации. Крен судна может вызвать ветер и волнение, скопление пассажиров на одном борту, смещение грузов в трюме, неравномерное расходование судовых запасов из цистерн левого и правого борта и прочие причины. Определение элементов судна исходя из необходимости противостоять наиболее тяжелой комбинации кренящих моментов, привело бы к завышенным требованиям к остойчивости. Поэтому при назначении величины ħ ориентируются не на наихудшую, а на наиболее вероятную комбинацию внешних сил действующих на судно.

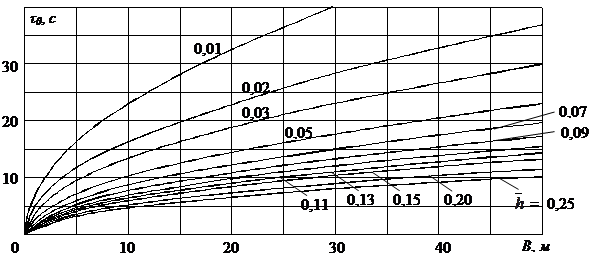

2. Верхняя граница остойчивости определяется из условия обеспечения плавности качки при плавании на взволнованном море. Порывистая качка с большими амплитудами и малыми периодами приводит к высоким значениям ускорений, вследствие чего возрастает вероятность смещения груза, ухудшения состояния членов экипажа, повреждению судовых конструкций. Считается, что допустимое значение ускорений не должно превышать 10 % ускорения свободного падения. Зависимость периода качки от относительной метацентрической высоты представлена на рис. 18.

Исходя из всего вышесказанного, можно сделать вывод о том, что при назначении величины необходимо стремиться обеспечить достаточную, но не чрезмерную остойчивость судна.

Требования Регистра к остойчивости судов

Требования Регистра к остойчивости судов изложены в IV части Правил и делятся на общие, распространяющиеся на все суда, и дополнительные, применительно к судам конкретных типов.

Общие требования сводятся к следующим.

Основное условие достаточной остойчивости сводится к требованию способности судна одновременно противостоять действию динамически приложенного давления ветра и бортовой качки. Проверка данного условия сводится к вычислению критерия погоды К, представляющего собой отношение опрокидывающего момента к моменту кренящему.

.

Кренящий момент определяется воздействием динамически приложенного давления ветра на надводную часть судна, считая, что ветер дует перпендикулярно ДП:

,

где рв – давление ветра кг/м2, Sп – площадь парусности, м2, zп – возвышение центра парусности над плоскостью действующей ВЛ, м.

Численные значения рв изменяются для судов неограниченного района плавания от 72 до 124 кг/м2 в зависимости от величины zп (считается, что давление ветра нарастает по мере уменьшения тормозящего действия поверхности воды). Для I ограниченного района плавания рв снижается до 0,567 значения этого же параметра неограниченного района плавания. Для II ограниченного района плавания рв учитывается с коэффициентом 0,275. В этих же правилах содержаться указания по учету несплошных конструкций (лееров, вант, ферм и т.п.), конструкций круглого сечения (мачт, труб и т.п.), палубных контейнеров и мелких предметов.

Опрокидывающий момент, представляющий собой максимальный восстанавливающий момент, определяется по диаграмме динамической или статической остойчивости. Влияние качки учитывается предположением, что в момент приложения ветровой нагрузки судно накренено на наветренный борт. Угол крена принимается равным амплитуде качки, определяемый по Правилам, в зависимости от элементов судна.

При определении Моп по диаграмме динамической остойчивости учет накренения от качки учитывается тем, что диаграмма продолжается в область отрицательных углов крена (рис. 19). В этой области откладывается амплитуда качки Θmax, и в точку О1 пересечения диаграммы с вертикальной прямой, соответствующей Θmax переносится начало координат. Затем из О1 проводится касательная к диаграмме, по оси абсцисс откладывается один радиан (точка А). Из А проводится вертикаль до пересечения с касательной. Отрезок АВ соответствует максимальному восстанавливающему моменту.

Правила предписывают принимать во внимание величину угла заливания Θзал, то есть такого угла, при котором происходит заливание водой внутренних помещений судна через отверстия в борту, палубе и надстройках считающихся открытыми согласно Правил Регистра. Диаграмма остойчивости считается действительной только до угла заливания, что приводит к уменьшению значения опрокидывающего момента до величины АВ’ = Мзал (рис. 19).
