Технологический расчет и планировка станции технического обслуживания автомобилей

м3/ч.

Средняя скорость движения воды в потоке , мм/с:

, (61)

где В – ширина отстойника, м, В = 1…2 м. Принимаем В = 1,0 м; Н – глубина проточной части воды, Н = 1

…2 м. Принимаем Н = 1,0 м

мм/с.

Расчетная гидравлическая крупность взвешенных частиц , мм/с:

, (62)

где К – коэффициент, учитывающий тип отстойника, К=0,7; a – коэффициент, учитывающий температуру сточной воды. При температуре сточной воды 20°С коэффициент a =1; t – продолжительность отстаивания до заданного эффекта осветления, t=2230 с; b – коэффициент, учитывающий глубину проточной части, при Н>1 м b=1,05…1,2. Принимаем b=1,15; ─ корректирующая гидравлическая крупность взвешенных частиц, мм/с с учётом размеров очистной установки. Для малых очистных установок =0 мм/с;

мм/с.

Расчётная длина отстойника , м:

; (63)

м.

Длину отстойника принимаем равную 1,2 м.

В качестве очистной установки, исходя из расчётной производительности очистных сооружений 0,73 м3/ч, выбираем систему РОСА-5.

Таблица 14 ─Характеристики установки очистки воды РОСА-2

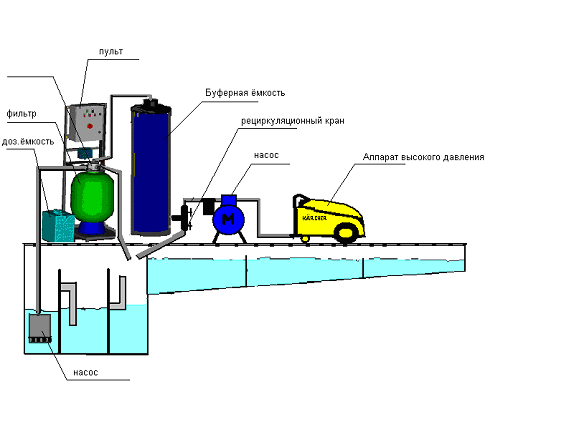

Рисунок 5 – Процесс очистки

СПИСОК ЛИТЕРАТУРЫ

1 Лекционный материал

2 Пугин Б.И. Технологический расчет и планировка станций ТО автомобилей: методические указания к выполнению контрольной работы и дипломному проектированию. – Архангельск: АГТУ, 2006. – 32с.

3 Расчёт очистных сооружений: методические указания к выполнению расчётно-графической работы и дипломных проектов [текст] / Б.И. Пугин, Р.И. Макарьин. - Архангельск: Изд-во АГТУ, 2005, - 22 с.

4 Технологический расчет и планировка станций технического обслуживания автомобилей [Текст]: методические указания к выполнению контрольной работы и дипломному проектированию по дисциплине «Автосервис и фирменное обслуживание» / сост. Б.И. Пугин. – Архангельск: Изд-во АГТУ , 2006.-32с.
