Рукава (шланги)

Для подвода газа к горелке или резаку используют специальные рукава, изготовленные с вулканизированной резины с одной или двумя тканевыми прокладками.

Шланги рассчитаны для работы при температуре окружающей среды от +50 до -35̊ С. Для работы при более низких температурах используют шланги из морозостойкой резины, которая выдерживает температуру до -65̊ С

.

Рукава изготовляют с внутренним диаметром 6 мм, 9, 12 и 16 мм.

Длина рукавов должна быть не больше 20 м и не меньше 4,5 м. Длина стыковых участков должна составлять не менее 3 м, при монтажных работах допускается длина до 40 м.

Рукава на ниппелях горелок и между собой крепят специальными хомутами или мягкой опаленной проволокой.

Рукава для газовой сварки и резки

Приспособление для рукавов (шлангов)

а) хомутик,

б) сдвоенный соединительный шланговый ниппель

Организация рабочего места газосварщика

Рабочее место сварщика, оборудовано всем необходимым для выполнения сварочных работ, называется сварочным постом.

Они бывают переносные и стационарные.

Переносной пост используется для ручных работ в разных местах на территории предприятий и в помещениях, а также при монтажных работах.

Для организации газосварочного поста необходимо:

- кислородный баллон с редуктором;

- ацетиленовый генератор с предохранительным затвором или ацетиленовый баллон с редуктором;

- резиновые рукава (шланги) для подачи кислорода и горючего газа в горелку или резак;

- сварочные горелки с набором наконечников; для резки – резаки с комплектом мундштуков и приспособлений для резки;

- присадочная проволока (металл) для сварки, пайки, наплавки;

- флюсы, если они необходимы для сварки данного металла;

- сварочный стол и приспособления для складывания;

- приспособления для сварки и резки: очки с темным стеклом, набор ключей, молоток, зубило, щетки по металлу, линейка, угольник, чертилка и др.

- система вентиляции;

- противопожарные средства;

- ведро с водой для охлаждения горелок;

- контейнеры для отходов;

Перед использованиям ацетиленовый передвижной генератор снимают с тележки и располагают не ближе 5 м от кислородного баллона. Перевозить генератор в заправленном состоянии запрещается.

При использовании переносных постов в помещениях следует обеспечить природную или принудительную вентиляцию.

Работников обеспечивают спецодеждой по установленным нормам и защитными очками (светофильтры С-3 при работе резаками и С-4 при сварочных работах с использованием ацетилена до 2500 л/час).

Светофильтры подбираются в зависимости от характера работы и мощности газового пламени.

Для защиты светофильтра используют бесцветное стекло (оконное), которое в меру загрязнения заменяют. Категорически запрещается заменять светофильтры самодельным закрашенным стеклом.

Стационарный пост предназначен для использования ручных и механизированных работ газосварки и резки в условиях цеха, мастерской.

Подачу газа совершают централизовано: газ подается газопроводами к месту пользования, если количество постов превышает десяти. Когда использование газопроводов нерациональное, разрешается подача газа от баллонов.

Характеристика и назначение светофильтров

Требования безопасности при газопламенных работах

Газосварочные работы должны выполняться на расстоянии не менее 10 м от передвижных генераторов, 5 м – от баллонов и баков с жидким горючим, 1,5 м – от газопровода. В случае направления пламя в сторону источников питания принимают меры защиты от влияния теплоты пламя путем установления металлических ширм.

Перед работой необходимо проверить исправность аппаратуры, оборудования, баллонов, рукавов, герметичность соединения, исправность пломб на редукторах и затворах.

При перегреве горелки работу останавливают, а горелку охлаждают водой.

После окончания работы перекрывают все вентиля на баллонах, выкручивают вентиль редуктора, открывают вентиль на горелке (резаке), приводят в порядок рабочее место, убирают оборудование в специально отведенное место.

Запрещается:

- эксплуатация оборудования собственного изготовления;

- выполнение работы при нарушении герметичности соединений и рукавов;

- работа без спецодежды и способов индивидуальной защиты, в замасленной одежде;

- использование кислорода для очищения одежды;

- выполнение работы без противопожарных средств;

- курение при работе с передвижным ацетиленовым генератором, карбидом кальция, жидким горючим;

- ремонт горелки и другого оборудования на рабочем месте.

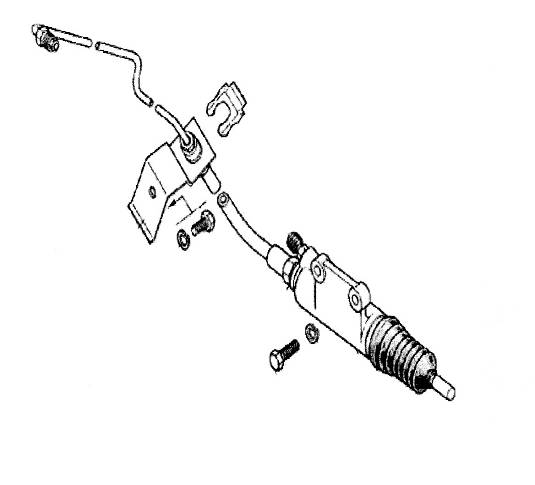

Кронштейн крепление гибкого шланга привода сцепления
