Хранение и транспортировка баллонов

- на всех баллонах должны быть предохранительные колпаки;

- кислородные баллоны должны слаживаться в деревянные гнезда или металлические с резиновыми подкладками;

- кислородные баллоны слаживают только поперек кузова и в границах его высоты;

- загрузка и разгрузка должны выполнять работники, которые прошли специальный инструктаж;

- перев

озка в вертикальном положении допускается только в специальных контейнерах;

- общая транспортировка кислорода и ацетиленовых баллонов запрещается (за исключением двух баллонов к рабочему месту);

- летом баллоны должны быть защищены от солнечных лучей брезентом, мешковиной и т.д.;

- перемещение баллонов в границах рабочего места разрешается перекатыванием в наклонном положении.

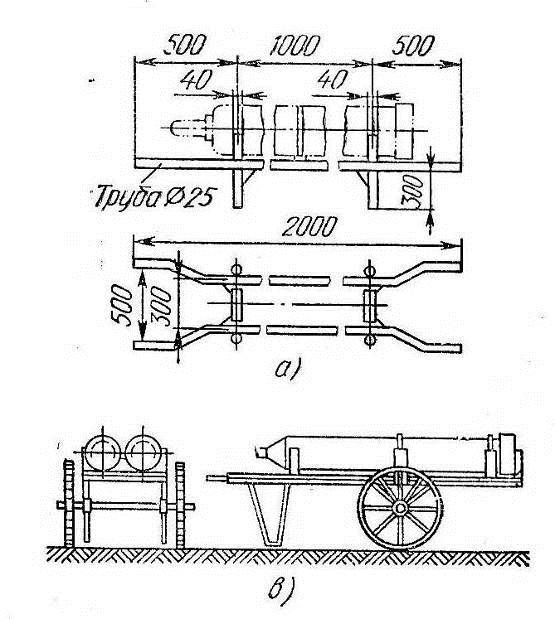

а) носилки, в) тележка

Редукторы для сжатых газов

При газовой сварке и резке металлов рабочее давление газов должно быть меньше, чем давление в баллоне или газопроводе. Для понижения давления газа применяют редукторы.

Редуктором называется прибор, служащий для понижения давления газа, отбираемого из баллона до рабочего и для автоматического поддерживания этого давления постоянным, независимо от изменения давление газа в баллоне или газопроводе.

Редукторы отличаются друг от друга цветом окраски корпуса и присоединительными устройствами для крепления их к баллону. Редукторы, за исключением ацетиленовых, присоединяют накидными гайками, резьба которых соответствует резьбе штуцера вентиля. Ацетиленовые редукторы крепят к баллону хомутом с упорным винтом.

В данном случае выбирается редуктор обратного действия, так как у него возрастающая характеристика, то есть с уменьшением давления газа в баллоне рабочее давление повышается и он более удобный в эксплуатации.

Редукторы различаются по конструкции, принцип действия и основные детали одинаковы для каждого редуктора.

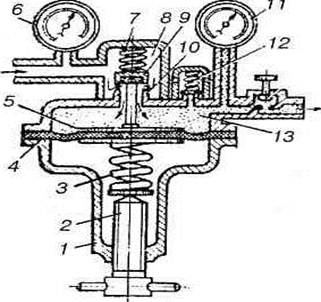

Рис. 4 Схема редуктора обратного действия:

1 – крышка, 2 – регулировочный винт, 3 – пружина, 4 – мембрана, 5 – передаточный диск с штоком, 6, 11 – манометры, 7 – обратная пружина, 8 – камера высокого давления,

9 – редуцирующий клапан, 10 – седло клапана, 12 – предохранительный клапан, 13 – камера низкого давления

Кислородный редуктор

Кислородные редукторы, применяемые при газовой сварке и резке металлов, окрашивают в голубой цвет и крепят к вентилям баллонов накидными гайками.

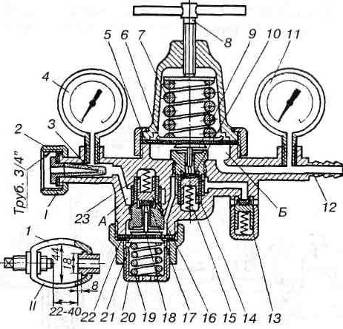

Рис. 5 Схема кислородного редуктора ДКД:

1 – хомут, 2 – накидная гайка, 3 – фильтр, 4, 11 – манометры, 5, 22 – мембраны, 6 – диск, 7, 19 – нажимные пружины, 8 – винт, 9 – толкатель, 10, 16 – седла, 12 – ниппель, 13 – предохранительный клапан, 14, 17 – клапаны, 15, 23 – запорные пружины, 18 – толкатель, 20 – колпак, 21 – диск, І – подсоединение накидной гайкой, ІІ – подсоединение хомутом, А – камера первой степени редуцирования, Б – камера второй степени редуцирования.

Ацетиленовий редуктор

Ацетиленовий редуктор ДАП-1-65, предназначенный для понижения давления ацетилена, поступающего из баллона, рассчитан на наибольшее давление на выходе 3 МПа, наибольшее рабочее давление 0,12 МПа, расход газа при наибольшем рабочем давлении 5 м³/час. Наименьшее рабочее давление составляет 0,01 МПа, расход газа при этом давлении 3 м³/час.

Редуктор присоединяют к вентилю баллона хомутом 1. Газ, пройдя фильтр 2, попадает в камеру высокого давления А. При вращении регулировочного винта 7 по часовой стрелке усиление нажимной пружины 6 передается через мембрану 4, нажимной диск 8 и толкатель 5 на редуцирующий клапан 14. Газ проходит через образовавшийся зазор между клапаном и седлом 12 (13 – пружина).

На корпусе редуктора в рабочей камере устанавливают предохранительный клапан 11, отрегулированный на выпуск газа при давлении 0,18-0,2 МПа. Давление в баллоне контролирует манометром 3, в рабочей камере – манометром 9. Отбор газа осуществляют через ниппель 10.

Устройство и принцип работы ацетиленового двухкамерного редуктора ДАП аналогично кислородному редуктору ДКД, от которого отличается тем, что присоединяется к баллону хомутом.

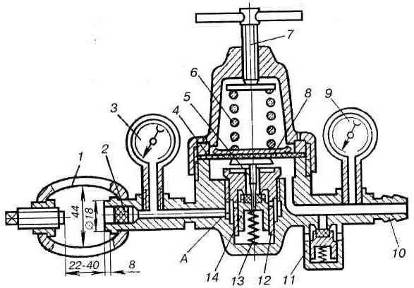

Рис. 6 Схема ацетиленового редуктора ДАП-1-65:

1 – хомут, 2 – фильтр, 3, 9 – манометры, 4 – мембрана, 5 – толкатель, 6 – нажимная пружина, 7 – регулировочный винт, 8 – нажимной диск, 10 – ниппель, 11 – предохранительный клапан, 12 – седло, 13 – пружина, 14 – редуцирующий клапан, А – камера высокого давления

Пользование редукторами

Перед подсоединением редуктора необходимо продуть отверстие вентиля баллона, открывши его на 1-2 с. При этом нужно находиться в стороне от струи газа. На штуцере, прокладке и резьбе не должно быть масла и загрязнения. Подсоединяют редуктор при выкрученном регулирующем винте. Накидная гайка накручивается на ниппель от руки, а потом затягивается без большого усилия гаечным ключом. Открывая вентиль баллона, следят за показаниями манометра высокого давления. Настраивают винтом рабочее давление газа и после этого пускают газ в горелку.

При перерывах в работе нужно закрывать вентиль баллона, послаблять регулировочный винт редуктора и с камеры низкого давления выпустить газ.

При эксплуатации необходимо:

- работать только с исправными манометрами;

- плавно вращать регулировочный винт при установлении рабочего давления;

- следить за исправностью предохранительного клапана;

- при замерзании редуктора отогревать его горячей водой без следов масла;

- ремонтировать только в специальных мастерских.

Замерзание редуктора происходит при резком снижении давления газа. Если газ содержит пар воды, то она может создать кристаллы льда, которые забивают каналы редуктора и нарушают его работу.

Манометры

Манометры предназначены для измерения давления газа. Состоит из трубчатой пружины, согнутой в дугу. Внутренняя пустота трубки соединена с ниппелем, который вкрученный в корпус редуктора, и камерой, в которой находится газ. Другой конец имеет наконечник, механически соединенный с стрелкой.

При изменении давления изменяется величина деформации пружины, а вместе с ней и отклонения стрелки.

Показания манометров должны строго соответствовать давлению газа. Неисправный манометр заменяют. Редуктор с неисправным манометром к эксплуатации не допускается.

Не разрешается пользоваться манометром, когда:

- отсутствует пломба и клеймо;

- стрелка не возвращается к нулевой отметке;

- стекло разбитое или есть другие повреждения;

- прошел час очередной проверки.

Проверяют манометры не реже один раз в год.

Манометры подсоединяют к камерам высокого и рабочего давления гаечным ключом. Для плотности применяют прокладки из свинца, фибры, кожи.
