Сцепление трансмиссии

Сцепление (рис. 1) автомобиля ГАЗ-24-10 -сухое, однодисковое, состоит из двух основных частей: ведущего диска в сборе (кожух, нажимной диск, рычаги выключения сцепления, опорные вилки и пружины) и ведомого диска в сборе. На боковых поверхностях кожуха 7 имеются три прямоугольных окна, в которые входят выступы нажимного диска 21. Такое соединение обеспечивает передачу крутящего момента от кожу

ха на нажимной диск, а также центрирование и возможность осевого перемещения нажимного диска относительно кожуха. Нажимное усилие создается при помощи девяти двойных (наружной и внутренней) пружин.

Рычаги 22 выключения сцепления располагаются в прорезях выступов нажимного диска и при помощи осей и игольчатых подшипников соединяются с нажимным диском и опорными вилками 16, которые шарнирно закреплены на кожухе коническими пружинами 15 и сферическими регулировочными гайками 14.

Ведомый диск сцепления (рис. 2) имеет две фрикционные накладки 7, прикрепленные независим мо одна от другой заклепками 4 к пластинчатым пружинам 8. При увеличении нажатия на нажимной диск пластинчатые пружины постепенно распрямляются, обеспечивая более плавное включение сцепления. Пластинчатые пружины 8 прикреплены заклепками 5 к диску 6, который при помощи пальцев 10 соединен с диском 11. Цилиндрические демпферные пружины 9, расположенные одновременно в окнах ступицы 12 и дисков 6 и 11, при передаче крутящего момента от фрикционных накладок к ступице сжимаются в зависимости от его величины и обеспечивают плавную передачу крутящего момента от двигателя к трансмиссии. Поворот фрикционных накладок с дисками относительно ступицы ограничен упором пальцев 10 в края ТЛ-образных вырезов.

Ведомый диск сцепления снабжен фрикционным гасителем крутильных колебаний, состоящим из стальной фрикционной шайбы)3, сидящей на лысках ступицы 12 и зажатой между диском 6 и теплоизолирующей шайбой 2. Гашение колебаний происходит благодаря трению между этими деталями при повороте диска 6 с фрикционными накладками относительно ступицы. Постоянство усилия сжатия шайбы 3 и, следовательно, постоянство момента трения в гасителе обеспечивается пластинчатой нажимной пружиной 1, зафиксированной в канавке ступицы ведомого диска.

Для балансировки ведомого диска применяют специальные балансировочные грузики 13, которые вставляют в отверстия пластины ведомого диска и расклепывают. Число грузиков должно быть не более трех. Наружный диаметр фрикционной накладки равен 225 мм, внутренний -150 мм, толщина накладки 3,5 мм. Размерность шлицев ступицы ведомого диска 4 х 23 х 29 мм, число шлиц 10. В подшипник выключения сцепления и муфту подшипника заложены специальные смазки, не требующие замены, в течение всего срока эксплуатации автомобиля.

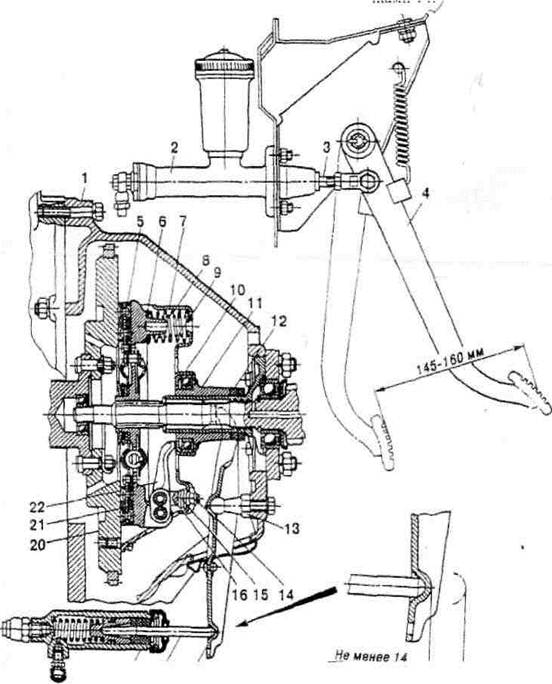

Рис. 1. Сцепление и привод выключения сцепления: 1 - картер; 2 - главный цилиндр; 3 - толкатель главного цилиндра; 4 - педаль; 5 - ведомый диск; 6 -теплоизолирующая шайба; 7 - кожух; 8 и 9'- пружины; 10- подшипник выключения сцепления; 11 -муфта выключения сцепления; 12 - защитные поролоновые кольца; 13 - шаровая опора; 14 -регулировочная гайка; 15 -пружина; 16 - опорная вилка; 17 - вилка выключения сцепления; 18 - толкатель рабочего цилиндра; 19 рабочий цилиндр; 20 -маховик; 21 - нажимной диск; 22 - рычаг выключения сцепления

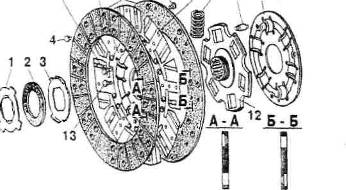

Рис. 2. Ведомый диск сцепления:

1 - нажимная пружина; 2 - теплоизолирующая шайба; 3 - фрикционная шайба; 4и 5 - заклепки; 6 и 11 - диски; 7 - фрикционные накладки; 8 • пластинчатая пружина; 9 - пружина демпфера; 10- палец; 12 - ступица; 13 – балансировочный грузик

Привод выключения сцепления (см. рис. 1) - гидравлический, состоит из подвесной педали, главного цилиндра, трубопровода и рабочего цилиндра. Расстояние от площадки педали до наклонной части пола (при снятом коврике), должно быть 185 . 200 мм. Положение педали регулируется изменением длины разрезного толкателя главного цилиндра. Полный ход \ педали (включая и свободный ход), обеспечивающий выключение сцепления, должен быть 145 . 160 мм. Свободный ход педали 12 . 28 мм. Он обеспечивается конструкцией и не регулируется.

Главный цилиндр привода выключения сцепления показан на рис. 3. Пружина 16 постоянно отжимает поршень в крайнее заднее положение до упора в шайбу 9. Между головкой толкателя и сферической впадиной на поршне предусмотрен постоянный зазор 0,3 .0,9 мм, в результате которого обеспечивается гарантированный свободный ход педали выключения сцепления.

При нажатии на педаль происходят перемещение поршня и перекрытие компенсационного отверстия А, после чего рабочая жидкость вытесняется из главного цилиндра и перемещает поршень и толкатель рабочего цилиндра, передавая усилие от педали на вилку выключения сцепления. При плавном отпускании педали сцепления происходят падение давления в системе и возвращение вытесненной жидкости в главный цилиндр.

При резком отпускании педали жидкость, вытесняемая из системы в главный цилиндр, не успевает заполнить освобожденное поршнем пространство и в главном цилиндре перед головкой поршня создается разрежение. Под его действием жидкость из питательного бачка через перепускное отверстие В и отверстия в головке поршня проходит в полость перед головкой поршня, отодвигая при этом пружинную пластину 13 и сжимая края уплотнительной манжеты 14. В дальнейшем эта избыточная жидкость вытесняется через компенсационное отверстие обратно в питательный бачок.

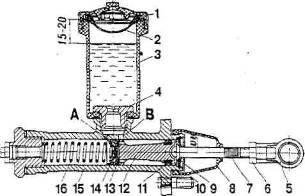

Рис. 3 Главный цилиндр привода выключения сцепления: 1 • крышка; 2 -сетчатый фильтр; 3 - бачок; 4 - штуцер; 5 — проушииа; 6 - контргайка; 7 -толкатель; 8 - чехол; 9 -упорная шайба; 10- стопорное кольцо; 11 и 14-манжеты; 12 ~ поршень; 13 - пластина; 15 - корпус главного цилиндра; 16-пружина

Рис. 4. Рабочий цилиндр привода выключения сцепления: 1 - пружина; 2 -корпус цилиндра; 3 - поршень; 4 - манжета; \ 5 - стопорное кольцо; 6 - чехол; 7 -толкатель; 8 - клапан прокачки;) у - резиновый колпак

Рабочий цилиндр привода выключения сцепления показан на рис. 4. Пружина 1 постоянно отжимает поршень, толкатель и наружный конец вилки выключения сцепления в положение, при котором подшипник выключения сцепления с 5 небольшим усилием упирается в концы рычагов выключения сцепления, и наружное кольцо подшипника вращается вместе с ними. При износе фрикционных накладок и перемещении в связи с этим концов рычагов выключения в сторону коробки передач через те же детали происходят перемещение поршня 3 и дополнительное сжатие пружины. Так как жесткость этой пружины небольшая, то поджатие подшипника к концам рычагов выключения увеличивается незначительно. Таким образом, компенсация износа фрикционных накладок происходит автоматически в результате смещения рабочей зоны поршня по длине рабочего цилиндра.
