Сцепление трансмиссии

Техническое обслуживание

Уход за сцеплением заключается в периодической проверке и доливке при необходимости жидкости в бачок главного цилиндра, а также в замене накладок ведомого диска при их износе.

Порядок заполнения системы и проведения прокачки для удаления из нее воздуха см. в разд. "Ремонт сцепления". После прокачки необходимо проверить перемещение наружного ко

нца вилки при нажатии на педаль до отказа, которое должно быть не менее 14 мм. Меньшее перемещение конца вилки не обеспечивает полного выключения сцепления и указывает:

- на наличие воздуха в гидравлической системе;

- на возможное перекрытие компенсационного отверстия главного цилиндра кромкой манжеты;

- на закупорку компенсационного отверстия в результате засорения.

В этих случаях необходимо прокачать систему, заменить манжету или промыть главный цилиндр.

О степени изношенности фрикционных накладок можно судить по расстоянию между маховиком и нажимным диском при включенном сцеплении. Если это расстояние менее 6 мм, то целесообразно снять ведомый диск для осмотра и замены фрикционных накладок. Рекомендуется при этом по возможности заменять ведомый диск в сборе с накладками.

Расстояние между маховиком и нажимным диском необходимо проверять через 80 . 100 тыс. км при эксплуатации автомобиля в нормальных условиях и через 40 .50 тыс. км при эксплуатации в тяжелых условиях и на автомобилях-такси. Для замеров необходимо установить автомобиль на яму или подъемник и снять нижнюю штампованную часть картера сцепления.

Снятие сцепления необходимо для проведения ремонтных работ. Сцепление можно снять с автомобиля, не снимая двигатель. Для этого автомобиль следует установить на эстакаду, подъемник или смотровую яму, чтобы обеспечить удобный доступ к сцеплению снизу.

Для снятия сцепления необходимо:

- отсоединить от коробки передач рычаг переключения передач, для чего изнутри кузова поднять к рукоятке рычага наружный резиновый уплотнитель, отвернуть колпак, расположенный на горловине механизма переключения передач, и вытащить рычаг вверх;

- отсоединить оттяжную пружину и трос от промежуточного рычага привода тормоза стоянки;

- снять карданный вал, выполняя указания по его снятию, изложенные в разделе "Карданная передача";

- отсоединить от коробки передач гибкий вал привода спидометра и провода включателя света; заднего хода;

- отвернуть два болта крепления рабочего цилиндра к картеру и поднять вверх рабочий цилиндр с толкателем, не отсоединяя его от трубопровода;

- вынуть вилку выключения сцепления: отвернуты болты крепления и снять штампованную нижнюю часть картера сцепления; снять соединительный кронштейн подвески трубы глушителя; отсоединить поперечину задней опоры двигателя от кронштейнов лонжеронов; отвернуть гайки шпилек крепления коробки передач к картеру сцепления и снять коробку передач вместе с муфтой и подшипником выключения сцепления; снять прокладку между картером сцепления и коробкой передач;

- проверить наличие на маховике двигателя, кожухе нажимного диска совмещенных меток "О" и, если они отсутствуют, нанести их; постепенно отвернуть болты крепления кожуха сцепления к маховику, проворачивая при этом коленчатый вал двигателя; вынуть ведомый и ведущий диски сцепления из чартера сцепления через нижний Разборка сцепления состоит из разборки ведущего и ведомого дисков и разборки главного и рабочего цилиндров.

При разборке ведущего диска необходимо: сделать метки на кожухе сцепления, рычагах и нажимном диске, чтобы сохранить балансировку при сборке;

- положить нажимной диск на стол пресса, подложив под диск деревянную подставку для того, чтобы лапы кожуха могли перемещаться вниз (рис. 5). На кожух сверху положить деревянный брусок так, чтобы он не закрывал три гайки крепления опорных вилок рычагов выключения сцепления. Нажимая на верхний брусок, сжать пружины и разгрузить от усилий рычаги выключения сцепления; отвернуть гайки опорных вилок рычагов выключения сцепления и плавно отпустить пресс;

снять кожух сцепления; снять нажимные пружины и термоизолирующие шайбы; расшплинтовать и вынуть оси рычагов выключения сцепления из ушков нажимного диска Вынуть иглы подшипников; расшплинтовать и вынуть оси рычагов выключения из опорных вилок. Вынуть иглы подшипников.

При разборке ведомого диска сцепления необходимо:

отжать усики нажимной пружины демпфера до выхода их из пазов люк.

отбортовки фрикционной шайбы демпфера и повернуть нажимную пружину на 45°;

Рис. 5 Снятие кожуха сцепления

Осмотр и контроль деталей сцепления проводят сразу после разборки.

Дня этого детали сцепления тщательно моют и внимательно осматривают, обращая внимание на надежность заклепочных соединений, отсутствие погнутости, изношенности, трещин, забоин и обломов на ведущем и ведомом дисках, пружинных пластинах, рычагах, опорных вилках, пружинах, ступице, кожухе, вилке выключения сцепления и на других деталях механизма.

Фрикционные накладки ведомого диска, а также фрикциону шайбу гасителя необходимо заменить, если на их поверхностях имеются следы перегрева, трещины или сильное замасливание, а также если расстояние от поверхности накладок сцепления до головок заклепок менее 0,2 мм.

Поверхность нажимного диска и маховика при наличии на них задиров и кольцевых рисок можно исправить проточкой и шлифовкой. Снятый при обработке слой металла должен быть таким, чтобы толщина нажимного диска после обработки была не менее 15,6 мм, а толщина маховика (размер от обработанной поверхности до плоскости прилегания к фланцу коленчатого вала) не менее 27,5 мм. В этом случае при сборке для сохранения нажимного усилия необходимо установить под теплоизолирующие шайбы дополнительно стальные шайбы, по толщине равные снятому слою металла с поверхности нажимного диска.

Сборка сцепления - это процесс, обратный разборке.

Рис. 6. Проверка биения и правка ведомого диска сцепления

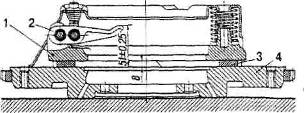

Рис. 7. Регулировка рычагов выключения сцепления: 1-ведущий диск; 2-рычаг; 3 - шайбы; 4 –маховик

Установка сцепления на автомобиль осуществляется в порядке, обратном снятию.

Перед установкой сцепления заложить смазку 1-13 в отверстие шарикового подшипника ведущего вала коробки передач, установленного в маховике, и протереть поверхность трения маховика и нажимного диска куском чистой ткани, смоченной в бензине. При установке сцепления на место ведомый диск должен быть обращен фрикционным гасителем к маховику (на диске имеется надпись "Вперед"), а метки на кожухе сцепления и на маховике должны быть совмещены во избежание нарушения балансировки.

При установке необходимо сцентрировать ведомый диск по отношению к оси коленчатого вала. Для этого в шлицевое отверстие ведомого диска вставить оправку таким образом, чтобы ее конец вошел в шариковый подшипник маховика. Для этой цели можно также использовать запасной ведущий вал коробки передач. Затягивать болты крепления кожуха к маховику следует равномерно во избежание коробления кожуха.
