Техническое обслуживание и ремонт автомобиля Газ-3110
с-с
G-G
D-D
В-В
Рис. 336

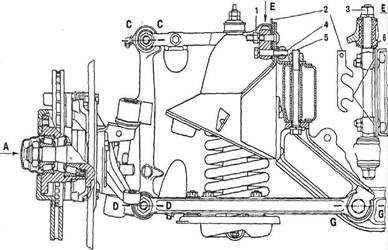

. Передняя подвеска: 1 - гайка; 2 -регулировочные прокладки; 3 - гайка оси верхних рычагов; 4 - болт крепления оси верхних рычагов, 5 - болт кретения под вески к лонжерону; 6и9- резиновые втулки; 7 - стопорная пластина; 8 - палец оси нижних рычагов; 10 - гайка пальца резьбового шар нира; 11 - гайка цапфы поворотного кулака; a-3 ± 1 мм.
Наружные концы рычагов соединены с голо-ками стойки через резьбовые шарниры. Наружная резьбовая втулка 2 (рис. 337) запрессована в оловку 4 стойки, а внутренняя распорная 3 зажа-а между головками рычагов, стянутых пальцем 7 гайкой 6. Между торцами резьбовой втулки и орцами верхних и нижних рычагов имеются зазо-1Ы А и В, которые необходимы для вращения резь-ювой втулки по распорной при качании подвески. !азоры А и В должны быть одинаковыми, разница (размерах А и В не более 0,8 мм. От попадания •рязи через этот зазор втулки защищены резино-зыми кольцами 5 круглого сечения.
Резьбовая распорная втулка 4 имеет мелкую торцовую насечку (60 зубьев). Такая же насечка имеется на одной из головок рычагов. При затяжке гаек пальцев шлицы насечки входят друг в друга и втулку нельзя провернуть даже с очень большим усилием. На втором рычаге шлиц нет и в процессе затяжки-шлицы втулки частично внедряются в гладкий торец головки рычага, увеличивая тем самым надежность стопорения резьбовой втулки от проворачивания.
Следует обратить внимание на подтяжку гаек 6 шльцев, особенно во время обкатки при первых 5000 км пробега. Головки рычагов стягиваются гайкой до упора в резьбовую распорную втулку.
Рис. 338. Шарнирное соединение в верхней бобышке стойки подвески:
• защитный колпачок пресс-масленки; 2 - пресс-масленка; опойка; 4 - подшипник; 5 - шкворень. А - капал для прохожде-шазки в упорный шарикоподшипник

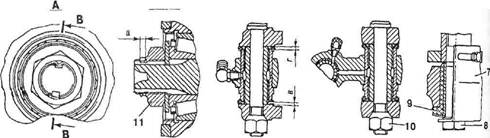

he. 337. Шарнирное соединение нижнего конца стойки: I головки рычагов передней подвески; 2 - наружная резьбовая щлт, 3 - распорная резьбовая втулка; 4 - головка стойки пещей подвески; 5 - защитное кольцо; б - гайка, 7 - палец; '■игольчатый подшипник; 9 - шкворень; 10 - масленка; С - масти канал, D - рабочее положение втулки 2; Е - сдвинутое ие-щалъпое положение втулки 2'.
При этом распорная резьбовая втулка, по отношению к пальцу, остается неподвижной. Однако, в процессе эксплуатации автомобиля затяжка пальцев может ослабнуть по разным причинам.
В результате ослабления затяжки внутренняя резьбовая втулка вывертывается из наружной до тех пор, пока наружная резьбовая втулка не упрется своим торцом в головку рычага (см. рис. 337 справа). Подвеску может заклинить и она становится жесткой. Начинается износ торцов головок рычагов, втулок и резьбовых пальцев. Этот износ может сопровождаться скрипом.
На противоположном конце открывается пространство и мимо защитного кольца, а также между втулкой и пальцем, в резьбовое соединение начинают проникать грязь и вода. Вода быстро вымывает смазку, детали коррозируют, резко увеличивается момент трения в резьбовом соединении (вплоть до заклинивания) и резьбовая втулка начинает проворачиваться и работать по пальцу. Такая ненормальная работа приводит не только к быстрому износу рычагов, пальцев и втулок, но и к поломкам головок стоек и рычагов. В том случае, когда произошло все же ослабление крепления, а резьбовые втулки "перегнало" к торцам головок, необходимо восстановить зазоры, как указано ниже.
В колесно-ступичный узел (рис. 339) входит дисковый тормоз с вентилируемым диском 2, тормозная скоба 3 плавающего типа, основание которой привернуто к кронштейну 23 с запрессованной в него цапфой, выполненный раздельно от цапфы кулак 4, ступица 1 с резьбовыми отверстиями для крепления тормозного диска 2 и диска колеса болтами. Поворотный рычаг 19 съемный и крепится через гладкие отверстия в рычаге и кулаке к кронштейну 23 болтом (передняя точка крепления) и специальным болтом 18 с удлиненной головкой, являющимся также ограничителем поворота колес автомобиля. Между кулаком и кронштейном зажат щит тормоза 20. Подшипники ступицы 24 и 25 имеют плавную бесступенчатую регулировку.
Для уменьшения усилия, необходимого для поворота передних колес, поворотный кулак и стойка соединяются друг с другом с помощью шкворня 15 через игольчатые подшипники 9, установленные в ушках стойки и защищенные от попадания грязи кольцевыми уплотнителями 10.
Шкворень в поворотном кулаке закреплен и ограничен от осевых перемещений штифтом б, входящим в полукруглую лыску 13 на верхнем конце шкворня. Между верхними ушками стойки и кулака установлен упорный шариковый подшипник 12, защищенный от попадания грязи специальным уплотнителем 11.
Особенности эксплуатации и техническое обслуживание передней подвески
Через первые 1000 км проверить сходимость передних колес (см. раздел: "Техническое обслуживание через 20000 км"
Через 5000 км пробега:
проверить сходимость передних колес и отрегулировать при необходимости (см. раздел "Техническое обслуживание через 20000 км");
перед проверкой сходимости колес проверить состояние резиновых втулок верхних и нижних рычагов подвески. Заметное смещение головок рычагов на втулках и сквозной износ втулок не допускается. Изношенные втулки заменить;
смазать резьбовые шарниры передней подвески и подшипники шкворней поворотных кулаков смазкой ТАП-15в или ТАД-17и или Омскойл Супер Т через:
Нижнюю пресс-масленку (поз. 10, рис. 337), расположенную в нижней бобышке стойки, игольчатый подшипник и нижнюю резьбовую втулку;
Среднюю пресс-масленку (поз. 2, рис. 338), расположенную в верхней бобышке стойки, игольчатый подшипник и упорный шарикоподшипник;
Верхнюю пресс-масленку (поз. 10, рис. 336) в верхней головке стойки только верхнюю резьбовую втулку.
При эксплуатации автомобиля в гористой местности, на грунтовых дорогах или на дорогах с гравийным или щебенчатым покрытием периодичность смазки сокращается до 4000 км пробега.
Смазка производится до выхода ее из-под уплотнителя шарикоподшипника и из-под защитных колец с обеих сторон резьбовых втулок.
Запрещается применять консистентную или не рекомендованную смазку, так как смазки могут быть несовместимы с применяемой и в результате закок-совываться в смазочном канале С. Смазка перестает поступать к резьбовым втулкам, которые в результате этого быстро выходят из строя. При попытках "пробить" канал давлением смазки из шприца выдавливается нижняя заглушка шкворня, а при эксплуатации автомобиля с выдавленной заглушкой выходит из строя нижний шарнир шкворня, что приведет к необходимости замены и шкворня и подшипников.
