Техническое обслуживание и ремонт автомобиля Газ-3110

*Внутренний диаметр игольчатых подшипников после посадки в стойку **После посадки втулки в стойку

ЗАДНЯЯ ПОДВЕСКА

Устройство и уход

Задняя подвеска (рис. 355) автомобиля выпол­нена на двух продольных асимметричных листовых рессорах, работающих совместно с двумя телескопи­ческими амортизаторами двухстороннего действия.

Рессора стянута центровым болтом и хомутами. Между тремя пе

рвыми листами рессоры установ­лены по концам полиэтиленовые прокладки, кото­рые устраняют скрипы рессор и повышают их дол­говечность.

Все шарнирные соединения задней подвески выполнены на резиновых втулках (шарниры рессор и нижние крепления амортизаторов) и резиновых

А-А

подушках (крепление верхних концов амортизато­ров). Резиновые шарниры не требуют смазки, а так­же смягчают передачу на кузов дорожных вибра­ций и шумов. Для этой же цели крепление рессоры к заднему мосту осуществляется через резиновые подушки 13, охваченные обоймами 12. Ход заднего моста вверх ограничивается буферами 17, а также дополнительным буфером 11, установленным на кронштейне под полом кузова. Этот буфер необхо­дим для ограничения хода вверх карданного вала и предотвращения его задевания за тоннель пола. Все пальцы 5 (рис. 356) крепления рессор оди­наковы и запрессованы в шайбы 2 или щеки 8 серьг. Противоположные концы пальцев затягива­ются гайками 6.

,v„; 5 - третий лист; 6 - пластина хомута; 7 - заклепка; 8 - хомщ буфер; 12 - обойма; 13 - резиновые подушки; 14 - центровой болт; 15 - стремянка;

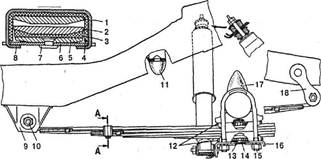

Рис. 355. Задняя подвеска: 1 - коренной лист; 2 - второй лист рессоры; 3 - прокладка; 4 - прокладка; к - »•»«•«.«, 9 - кронштейн; 10 - палец; 11 - дополнительный буфер; 12 - обойма; 1

16 - подкладка рессоры; 17 - буфер; 18 - серьги

Рис. 356. Крепление концов рессоры: 1 ■ кронштейн; 2 - шайбы; 3 - переднее ушко рессоры; 4 - резино­вые втулки; 5 - палец; 6 - гайка; 7 - заднее ушко рессоры; 8 - щека серьги; 9 - лонжерон пола кузова; А - крепление переднего конца, В - крепление заднего конца рессоры

3.6.Ремонт подвесок

Техническое обслуживание задней подвески заключается в периодической подтяжке гаек стре­мянок, пальцев рессор и пальцев нижнего крепле­ния амортизаторов, а также в смазке листов рес­сор, не имеющих прокладок. При этом нужно поль­зоваться рекомендациями, помещенными в разде­ле "Контроль и ремонт деталей задней подвески".

Разборка и сборка задней подвески

Разборку задней подвески рекомендуется вы­полнять в следующем порядке:

Отсоединить амортизаторы от подкладок рессор или снять их с автомобиля.

Вывесить задок автомобиля для снятия на­грузки шарниров крепления рессор.

Отсоединить рессоры от заднего моста.

Выпрессовать палец 4 (рис. 357) переднего конца рессоры следующим образом:

отвернуть гайку 5 пальца 4;

ввернуть винты 2 съемника в шайбе 3;

- завертывая поочередно винты 1, которые должны упираться в кронштейн, выпрессовать палец 4 в сборе с шайбой 3.

Выбивать палец ударами молотка не рекоменду­ется во избежание изгиба щек кронштейна, повреж­дения пальца или ослабления его посадки в шайбе.

5. Отсоединить задний конец рессоры, отвер­ нув две гайки б (см. рис. 356, В).

12 3 4

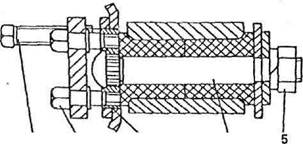

Рис. 357. Съемник пальца переднего кронштейна

задней рессоры:

1 и 2 винты; 3 - шайба; 4 - палец; 5 - гайка

При необходимости разборки рессоры нужно зажать ее в тиски в непосредственной близости от центрового болта, выпрямить загнутые концы хо-мутов и отвернуть гайку центрового болта.

Во избежание травмы тиски следует отпус­кать осторожно, так как листы в стянутой рессоре находятся под большим напряжением.

Сборка рессоры и задней подвески выполняет­ся в обратном порядке. При этом нужно учиты­вать следующие рекомендации.

Рессоры рассортированы на две группы по на­грузке (стреле прогиба). Стрела прогиба это рас­стояние замеренное от центров отверстий ушков коренного листа до поверхности листа со стороны ушков под нагрузкой 392±5 кгс.

Рессоры первой группы должны иметь стрелу прогиба 40-50 мм, второй группы 50-60 мм.

Рессоры первой группы маркируются мазком краски на ушке коренного листа со стороны корот­кого конца. На автомобиль устанавливаются рес­соры одной группы.

Короткий конец рессоры должен быть присоеди­нен к переднему кронштейну первым, затем задний конец рессоры. Резиновые втулки рессор не должны проворачиваться в ушке рессоры и на пальце. При проворачивании резиновой втулки в ушке рессоры или на пальце шарнирное соединение работает не­правильно и быстро изнашивается. Поэтому при сме­не втулок для лучшего их прилипания рекомендует­ся тщательно очистить поверхности ушка и пальца и промыть их бензином. Втулки непосредственно перед постановкой следует также промыть в бензине и, не дав просохнуть, вмонтировать в шарнир. Гайки паль­цев нужно затягивать поочередно во избежание пе­рекосов и изгиба щек серьги. Чтобы при работе рези­новые втулки закручивались примерно одинаково, не следует затягивать гайки пальцев при ненагруженной рессоре. Когда рессора находится в свободном (изо­гнутом) состоянии, гайки нужно подтянуть только слегка, а затем, поставив автомобиль на колеса, затя­нуть окончательно моментом 7-9 даН • м (7-9 кгс • м).

Рис. 358. Положение фланцев обоймы рессоры, после затяжки гаек стремянок

Порядок поочередного подтягивания нужно соблюдать и при затяжке гаек стремянок. Оконча­тельную затяжку стремянок нужно делать на на­груженных рессорах. Задок автомобиля рекомен­дуется нагрузить настолько, чтобы рессоры вы­прямились. Затягивать стремянки рессор следует до соприкосновения фланцев обойм, как показано на рис. 358. Моменты затяжки гаек стремянок 5-5,6 даН • м (5-5,6 кгс • м).

у пальца крепления амортизатора к под­кладке рессоры затягивать моментом 5-5,6 даН • м (5-5,6 кгс *м).

Подушку верхнего крепления штока аморти­затора затягивать гайкой до упора в шток момен­том 1,4-1,8 даН'м (1,4-1,8 кгс • м) и зафиксиро­вать ее контргайкой.

Контроль и ремонт деталей задней подвески

Рессоры при поломке листов или других дета­лей, а также при появлении скрипа в.них, ремонти­руются путем замены поврежденных деталей новы­ми. Если обнаружен скрип рессор, нужно осмотреть состояние прокладок, установленных между листа­ми по концам, Для этой цели следует отсоединить нижние крепления амортизаторов и приподнять зад­нюю ось автомобиля до отрыва колес от пола. Раз­жимая листы отверткой, осмотреть состояние про­кладок. При повреждении прокладок рессору нуж­но снять с автомобиля и заменить прокладки новы­ми. Перед сборкой листы рессор следует очистить от грязи, промыть, и листы, не имеющие прокладок, с вогнутой стороны смазать графитовой смазкой.

При определении неисправности рессоры легко обнаружить только поломку коренного листа. Не­своевременная замена других поломавшихся листов зачастую приводит к изгибу соседних листов, поэто­му после замены поломанных листов и затяжки рес­соры центровым болтом следует убедиться в том, что нижние лиеты хорошо прилегают друг к другу. Если это нарушено, то нужно заменить погнутый лист. Правка погнутых листов не рекомендуется.
