Строительство автомобильных дорог

3. Далее находим поправочные коэффициенты

Уровень грунтовых вод от поверхности, - 0,8 м

Кугв=0,7 (рис.4.1)

Кнагр=0,81 (рис.4.2)

Квл=1,0 (табл.4.6)

Кгр=1,0 (табл.4.5)

Кпл=1,0 (табл.4.4) при Купл=1,01-0,98

Тогда

lпуч=lпуч(ср)Кугв Кнагр Квл Кгр Кпл (2.12)

lпуч=1.0,7.0,81.1,0.1,0.1,0=0,57 см

Согласно табл.4.3, lдоп=4 см, что больше полученного нами, следовате

льно, данная конструкция дорожной одежды не требует дополнительного морозозащитного слоя.

Анализ выполненных расчетов позволяет сделать вывод, что принятая конструкция дорожной одежды имеет запасы прочности, сопротивлению сдвигу и сопротивлению растяжению при изгибе.

В качестве альтернативного варианта разработана следующая конструкция дорожной одежды. Она также будет устраиваться на всем протяжении участка дороги.

Таблица 2.4 Расчетные параметры дорожной одежды

Расчет по допускаемому упругому прогибу.

			Е0=100 МПа

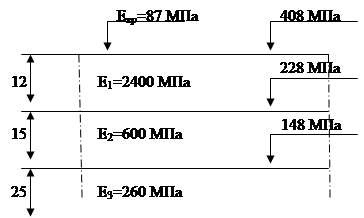

Рисунок 2.2 Схема конструкции дорожной одежды.

Расчет ведем послойно, начиная с подстилающего слоя по номограмме рис.3.1:

2) Епсобщ/Ещгс=100/260=0,385

hщгс/D=25/37=0,68

Ещгсобщ/Ещеб=0,57

Ещгсобщ=0,57.260=148 Мпа

3) Ещгсобщ/Ечщ=148/600=0,247

hчщ/D=15/37=0,41

Ечщобщ/Ечщ=0,38

Ечщобщ=0,38.600=228 Мпа

4) Ечщобщ/Еаб=228/2400=0,095

hаб/D=12/37=0,32

Еобщ/Еаб=0,17

Еобщ=0,16.2400=408 Мпа

Определяем требуемый модуль упругости:

Етр=98,65[(lg27046)-3,55]=87 Мпа

Определяем коэффициент прочности по упругому прогибу:

Ктр=408/87=4,69

Требуемый минимальный коэффициент прочности для расчета по допускаемому упругому прогибу – 1,20.

Следовательно, выбранная конструкция удовлетворяет условию прочности по допускаемому упругому прогибу.

Рассчитываем конструкцию по условию сдвигоустойчивости в грунте.

Действующие в грунте активные напряжения сдвига вычисляем по формуле 2.4.

Для определения τн предварительно назначенную дорожную конструкцию приводим к двухслойной расчетной модели.

В качестве нижнего слоя модели принимаем грунт (песок мелкий) со следующими характеристиками: Ен=100 Мпа (табл.П.2.5), φ=140 и с=0,004 Мпа (табл.П.2.4).

Модуль упругости верхнего слоя модели вычисляем по формуле 2.5.

Значения модулей упругости материалов, содержащих органическое вяжущее, назначаем по табл.П.3.2 при расчетной температуре +200С.

Ев=[(1200.12)+(600.15)+(260.25)]/52=575 Мпа

По отношениям Ев/Ен=575/100=5,75 и hв/D=52/37=1,405 и при φ=260 с помощью номограммы находим удельное активное напряжение сдвига:

τн=0,024 Мпа

Таким образом:

Т=0,024.0,6=0,0144 Мпа.

Предельное активное напряжение сдвига в грунте рабочего слоя определяем по формуле 2.6.

Тпр=0,006.3+0,1.0,002.52.tg140=0,021 Мпа

Определяем коэффициент прочности по сдвигоустойчивости:

Кпр=0,021/0,0144=1,46 , что больше Ктрпр=1,00

Рассчитываем конструкцию на сопротивление монолитных слоев усталостному разрушению от растяжении при изгибе.

Приводим конструкцию к двухслойной модели, где нижний слой модели – часть конструкции, расположенная ниже пакета асфальтобетонных слоя, т.е. щебеночное основание и грунт рабочего слоя.

Ен=228 Мпа;

К верхнему слою относят все асфальтобетонные слои.

Модуль упругости верхнего слоя устанавливают по формуле 2.7.

Ев=3600.12/12=3600 Мпа

По отношениям hв/D=12/37=0,32 и Ев/Ен=3600/228=15,8 по номограмме находим определяем σр`=2,25 Мпа.

Расчетное растягивающее напряжение вычисляем по формуле 2.8.

σр=2,25.0,6.0,85=1,15 Мпа

Вычисляем предельное растягивающее напряжение по формуле 2.9.
