Строение и ремонт карбюратора

К числу позитивных изменений, происходящих в отрасли, следует отнести активизацию деятельности Российского автотранспортного союза (РАС). В настоящее время интенсивно развивается сеть его региональных ассоциаций. В состав РАС входят 85 ассоциаций, союзов и некоммерческих партнерств. Союз имеет представительство практически в каждом субъекте Российской Федерации, под его эгидой объединено больши

нство общероссийских и межрегиональных ассоциаций, имеющих отношение к автотранспортной деятельности.

2. Организация ремонта автомобиля

Порядок постановки автомобиля в ремонт.

Для оценки технического состояния объекта необходимо определить текущее значение с нормативным. Однако структурные параметры в большинстве случаев не поддаются измерению без разборки узла или агрегата, но каждая разборка и нарушение взаимного положения приработавшихся деталей приводят к сокращению остаточного ресурса на 30-40%.

Для этого при диагностировании о значениях структурных показателей судят по косвенным, диагностическим признакам, качественной мерой которых являются диагностические параметры. Таким образом, диагностический параметр – это качественная мера проявления технического состояния автомобиля, его агрегата и узла по косвенному признаку, определение количественного значения которого возможно без их разборки.

При измерении диагностических параметров неизбежно регистрируются помехи, которые обусловлены конструктивными особенностями диагностируемого объекта и избирательными способностями прибора и его точностью. Это затрудняет постановку диагноза и снижает его достоверность. Поэтому важным этапом является отбор из выявленной исходной совокупности наиболее значимых и эффективных в использовании диагностических параметров, для чего они должны отвечать четырём основным требованиям: стабильности, чувствительности и информативности.

Общий процесс технического диагностирования включает в себя: обеспечение функционирования объекта на заданных режимах или тестовое воздействие на объект; улавливание и преобразование с помощью датчиков сигналов, выражающих значения диагностических параметров, их измерение; постановку диагноза на основании логической обработки полученной информации путём сопоставления с нормативами.

Диагностирование осуществляется либо в процессе работы самого автомобиля , его агрегатов и систем на заданных нагрузочных, скоростных и тепловых режимах (функциональное диагностирование), либо при использовании внешних приводных устройств, с помощью которых на автомобиль подаются тестовые воздействия (тестовое диагностирование). Эти воздействия должны обеспечивать получение максимальной информации о техническом состоянии автомобиля при оптимальных трудовых и материальных затратах.

Техническая диагностика определяет рациональную последовательность проверок механизмов и на основе изучения динамики изменения параметров технического состояния агрегатов и узлов машины решает вопросы прогнозирования ресурса и безотказной работы.

Техническое диагностирование – процесс определения технического состояния объекта диагностирования с определённой точностью.

Диагностирование завершается выдачей заключения о необходимости проведения исполнительской части операций ТО или ремонта. Важнейшее требование к диагностированию – возможность оценки состояния объекта без его разборки.

Диагностирование может быть объективным (осуществляемым с помощью контрольно-измерительных средств, специального оборудования, приборов, инструмента) и субъективным, производимым с помощью органов чувств проверяющего человека и простейших технических средств.

Текущий ремонт предназначен для устранения возникших неисправностей, а также для обеспечения установленных нормативов пробегов автомобилей и агрегатов до капитального ремонта. Характерными работами ТР являются: разборочные, сборочные, слесарные, сварочные, дефектовочные, окрасочные, замена деталей и агрегатов. При ТР агрегата допускается замена деталей, достигших предельного состояния, кроме базовых. У автомобиля при ТР могут заменяться отдельные детали, механизмы, агрегаты, требующие текущего или капитального ремонта.

ТР должен обеспечивать безотказную работу отремонтированных агрегатов и узлов на пробеге, не меньшем, чем до очередного ТО-2. В действующей системе для ТР регламентируется удельная трудоёмкость, т.е. трудоёмкость, отнесённая к пробегу автомобиля (чел(ч/1000 км), а также суммарные удельные простои в ТР и ТО (дней/1000 км). Кроме того, специальными нормативами регламентируются затраты на ТО (руб./1000 км) с поэлементной разбивкой на рабочую силу, запасные части и материалы.

Положение о ТО и ремонту и соответствующая практика свидетельствуют о целесообразности регламентации ряда работ ТР (предупредительный ремонт), например, по предупреждению отказов, влияющих на безопасность движения или дающих большие убытки при их возникновении. Часть таких операций ТР малой трудоёмкости может совмещаться с ТО (сопутствующий ТР). Другие выполняются в виде самостоятельных комплексов, например, по поддержанию исправного состояния кузовов, кабин, рам. Они производятся 2-3 раза за срок службы автомобиля и включают: углублённый контроль технического состояния элементов; восстановление или замену деталей, достигших предельного состояния; обеспечение герметичности и прочности сварных швов; удаление продуктов коррозии и нанесение противокоррозионного покрытия; устранение вмятин и трещин; проведение мер, обеспечивающих комфортные условия для водителей и пассажиров; полную или частичную окраску кузова, кабины, рамы.

Примером текущего ремонта может служить ремонт замка задней двери автомобиля MITSUBISHI Pajero 3.5, потребность в котором возникла из-за предельного износа ответной части замка. Из-за высокой стоимости новой запасной части и длительного времени, необходимого на её доставку, неисправность была устранена путём переворота симметричной детали на 180 С.

3. Краткая характеристика карбюратора. Особенности устройства.

На двигателях 2110 устанавливается карбюратор 21083 1107010 31 (рис. 2-83) эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок.

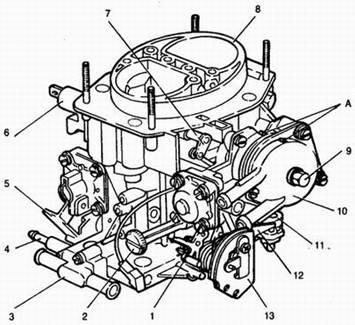

Рис. 2-83. Внешний вид карбюратора 21083 1107010 31:

1 - ведущий рычаг привода второй камеры;

2 - регулировочный винт количества смеси холостого хода; 3 - блок подогрева карбюратора 21083 1107010 31;

4 - патрубок вентиляции картера двигателя;

5 - рычаг привода ускорительного насоса; 6 - электромагнитный запорный клапан;

7 - рычаг воздушной заслонки;

8 - крышка карбюратора 21083; 9 - болт крепления жидкостной камеры;

10 - корпус жидкостной камеры;

11 - корпус карбюратора 21083 1107010 31; 12 - рычаг дроссельной заслонки второй камеры;

13 - сектор рычага управления дроссельными заслонками; А - метки правильной установки биметаллической пружины пускового устройства
