Разработка оборудования для дозировки балласта
Vпв–вместимость одного полувагона, м3 (Vпв=30 м2).
Vсз=10·30=300 м2.
tв=29,6(300/6300)=1,4 ч=85 мин.
Расстояние пробега машины при заполнении состава засорителей Lсз, м:
Lсз= LБП (Vсз/ Vв)(14)
Lсз= 5000(300/6300)=238 м.
Продолжительность выгрузки балласта из состава для засорителей tвыг, мин:
tвыг= tгр+ tр+ tпор,(15)
где tгр, tпор–время пробега машины от места ра
боты ЩОК до места разгрузки и обратно, мин.
tгр=tпор=Lв/Vсз,(16)
Lв= LБП– Lсз(17)
Lв=5000-238=4762 м.
Vсз–скорость движения состава, км/ч (Vсз= 50 км/ч=50000 м/ч).
tгр=tпор=7762/50000=0,095ч=6 мин.
Время разгрузки
tр= Vсз/(b·hм·Vтр),(18)
где b–ширина конвейера, м (b=2,2 м);
hм–высота загружаемого слоя ВСП в промежуточных полувагонах, м (hм=0,75 м).
Vтр–скорость перемещения материала ВСП по транспортной ленте, м/с(Vтр=0,12 м/с).
tр= 300/(2,2·0,75·0,12)=1515 с=25 мин.
tвыг=6+25+6=37 мин.
Длина ЩОК СЧ-601 с составом для засорителей l1, м:
l1=lУТМ-1+l601+lПВ·nПВ+lКВ+ lУТМ-1 ,(19)
где lУТМ-1–длина универсального тягового модуля, м (lУТМ-1=14,4 м);
l601–длина СЧ-601, м (lСЧ=24,82 м);
lПВ–длина полувагона для засорителей, м (lПВ=16,62 м);
lКВ–длина концевого полувагона, м (lКВ=16,62 м).
l1=14,4+24,82+16,62·10+16,62+14,4=236,44 м.
Длина путеразборочного поезда l2, м:
l2=2∙lт+ lпл.пр.+ lпасс.в +Nгр× lгр+ Nмпд × lмпд + lпл.пр.+ lкр., (20)
где lт – длина одной секции электровоза, м;
lпл.пр.- длина платформы прикрытия, м;
lпасс.в - длина пассажирского вагона, м;
lгр – длина грузовой платформы, м;
Nгр – количество грузовых платформ, шт;
Nмпд – количество моторных платформ типа МПД, шт;
lмпд – длина моторной платформы типа МПД, м;
lкр – длина укладочного крана по стреле типа УК-25/9-18, м.
Nгр=2∙Nпакр(у) (21)
где Nпакр(у) – количество пакетов при разборке и укладке, шт.
(22)
где nр(у)зв – количество звеньев в одном пакете при разборке и укладке, шт.
nр(у)зв определяется по:
-- характеристикам участка на, котором производится ремонт;
-- характеристикам подвижного состава входящий в ПРП и ПУП поезд.
Количество звеньев в одном пакете по условию грузоподъемности платформы крана (Рисунок 9):
(23)
где l/пак – длина пакета находящийся на платформе крана, м (l/пак=17м);
Gпл.кран. – грузоподъемность платформы крана, кг (Gпл.кран.=40000кг);
mр.ш.р. – масса рельсошпальной решетки, кг.
mр.ш.р.=2∙mр+Nшп.зв×mшп., (24)
где mр – масса одного рельса, кг (mр=1292кг);
mшп – вес одной шпалы со скреплением, кг (mшп=90кг);
Nшп.зв – количество шпал в одном звене, шп.

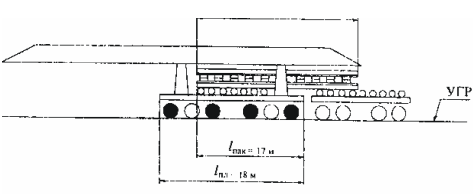

Рисунок 9–Схема расположения пакета на платформе крана
(25)
.
mр.ш.р.=2×1292+46×90=6724 кг.
Количество звеньев в одном пакете по условию грузоподъемности грузовой платформы:
(26)
где Gпл.гр. – грузоподъемность грузовой платформы, кг (Gпл.гр.=60000 кг).
Количество звеньев в одном пакете по условию электрофицированности участков (Рисунок 10):
(27)
где Hпак – высота занимаемая одним пакетом, м (из рисунка 10 Hпак=5750-1500-450-1450=2350мм);
Hзв – высота звена, м (Hзв =0,352 м).

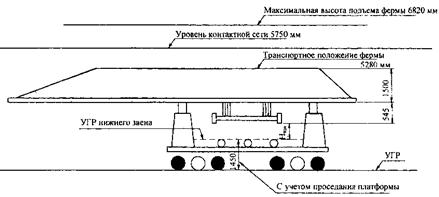

Рисунок 10 – Схема к определению допустимой высоты пакета
Количество звеньев в одном пакете по условию вместимости унифицированного съемного оборудования (УСО) определяется по техническим характеристикам УСО-3АМ:
nусо=6 (при всех видах шпал и типах рельсов).
Принимаем nрзв=6 шт.
пл.
Количество моторных платформ:
(28)
где nмот – количество пакетов перетягиваемых одной моторной платформой за один цикл, пак.
nмотi определяется по трем условиям:
1) по канатоемкости барабана тяговой лебедки крана (Sл=75м);
nsмотi=Sл / lзв, (29)
nsмот=75 / 25=3 пак.
2) по тяговому усилию барабана;
, (30)
где Др – диаметр ролика, м (Др=0,15м);
Fлi – тяговое усилие лебедки моторной платформы МПД, Н (Fл=29400Н);
d – диаметр цапфы ролика, м (d=0,12м);
b - коэффициент, учитывающий переход с платформы на платформу (b=1,5);
f – коэффициент трения качения в шарикоподшипниках (f=0,15);
m1 – коэффициент трения качения рельсов о ролики, м (m1=0,0004м);
i – наибольший уклон пути, (i=0,008).
пак.
3) По технологии перетягивания пакетов (Рисунок 11).
Сначала лебедка МПД перетягивает 2 пакета, что соответствует ее тяговому усилию. Затем, т.к. длины каната хватает на 3 пакета, он закрепляется на третьем пакете, который связывается четвертым пакетом, и вновь перетягиваются 2 пакета. Таким образом, одной лебедкой платформы МПД можно перетянуть 4 пакета.
Рисунок 11–Схема перетягивания пакетов
Следовательно принимаем из условия перетягиванию пакетов: nмот=4 пак.
пл.
Принято NМПД=2.
Число грузовых платформ
Nгр=14 - 2=12 пл.
l2=2×18,2+14,2+14,0+14×14,2+2×16,3+1×14,2+44=354,2 м.
Длина путеукладочного поезда l3:
Длину путеукладочного поезда находим, используя формулы, применяемые при расчете путеразборочного крана.
mр.ш.р.=2×1618+46×250=14736 кг.
nусо=6.
Принимаем nузв=6 шт.
nsмот=75/25=3 пак.
Для МПД:
пак.
3) По технологии перетягивания пакетов.
