Проектирование ремонтной мастерской сельскохозяйственного предприятия

Совокупность всех взаимосвязанных действий людей с орудиями производства, необходимыми для превращения поступивших на данное предприятие заготовок, материалов или изношенных деталей в готовые изделия, называется производственным процессом. Производственный процесс капитального ремонта строительной машины состоит из ряда последовательно осуществляемых технологических процессов.

Под словом ре

монт понимают комплекс работ, которые проводят для получения нормальной работоспособности элементов или целой машины. Сюда относят разборку, дефектовку, сборку, обкатку, покраску, контроль.

Термин восстановление применяют в том случае, когда неисправности деталей устраняют различными способами обработки или приданием первоначальных размеров, форм и физико-механических свойств.

Производственный процесс ремонта машин отличается от производственного процесса ее изготовления тем, что ремонт сопровождается такими технологическими процессами, как подготовка к ремонту, очистка и многократная мойка, разборка, контроль изношенных сопряжении и деталей и их восстановление. Разработаем технологический процесс снятия клапанов с головки блока цилиндров двигателя автомобиля КАМАЗ.

Рассухаривание клапанов головок цилиндров достаточно непростая операция при отсутствии приспособления. В моей работе я разработал автономное приспособление, которое используется на моторном участке. Приспособление полностью автономно с ручным приводом и не требует дополнительных источников питания. В целом разработанное приспособление соответствует своим аналогам.

Определим порядок работы при помощи приспособления:

· установит головку блока цилиндров в приспособление так чтобы штифт попал в отверстие под болт крепления;

· вращая вороток тарелкой отжать пружины клапанов;

· снять сухари клапанов;

· вращая вороток поднять тарелку снять тарелки и пружины клапанов;

· перевернуть головку, вынуть впускной и выпускной клапана;

· повторить операцию для других клапанов.

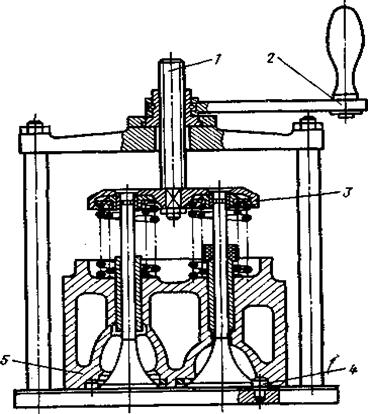

Рис. 1. Разборка головки цилиндра в приспособлении И-801.06.000:

1 — винт; 2 — вороток; 3 —тарелка; 4 — штифт; 5 — головка цилиндра

Установите головку в приспособление И-801.06.000 (рис. 1) так, чтобы штифты 4 вошли в отверстия под болты крепления головки;

вращая вороток, вверните винт 1 и тарелкой 3 отожмите пружины клапанов;

снимите сухари и втулки;

выверните винт 1 из траверсы, снимите тарелку и пружины клапанов;

выньте впускной и выпускной клапаны.

При сборке клапанного механизма стержни клапанов смажьте дизельным маслом, клапаны притрите.

ремонт грузовой автомобиль мастерская

3. РАЗРАБОТКА ОСНАСТКИ ПО РЕМОНТУ ДЕТАЛИ

Любое проектируемое приспособление должно максимально облегчить ручной труд, быть надежным в работе, повысить производительность труда с целью его окупаемости.

Рассухариватель клапанов (рисунок 2) состоит из плиты основания, на которой установлены две стойки выполненные из круга, соединенные траверсой. В траверсе имеется резьбовое соединение которое при помощи воротка 2 приводится в движение винт 1. На конце штока имеется тарелка 3, которая при вращении воротка упирается в тарелки клапанов. На основании имеется штифт 4 который при работе должен входить в отверстие под болты крепления головки.

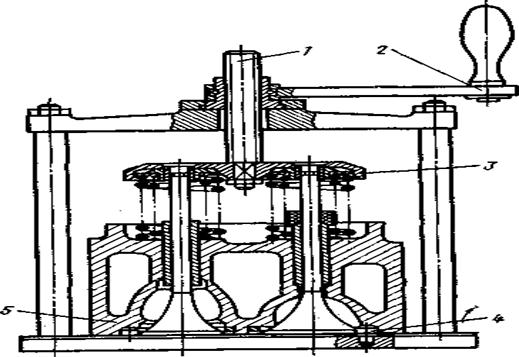

Рис. 2. Разборка головки цилиндра в приспособлении

1- винт; 2 - вороток; 3-тарелка; 4- штифт; 5 — головка цилиндра

3.1 Расчеты на прочность ответственных деталей

Расчет резьбы крепления стоек к траверсе

Расчет производим по формуле

sр = N / (Fр*n) < [sр]

где N - усилие действующее в соединении. Приняв максимальную нагрузка необходимую для рассухаривания двух клапанов Р=120 кг

N = Р*g = 120*9,81 = 1177 Н

Fр- площадь сечения болта по резьбе;

n = 2 число болтов.

[sр] = 160 мПа допускаемое напряжение растяжения для болтового соединения.

Площадь поперечного сечения резьбы приняв резьбу М 18 х 2 d2 = 16,702 мм2.

Fр= p* D2 2 / 4 = 3,14*0,0167022 / 4 = 2,19*10-4 м2

Тогда

sр =1177 / (2,19*10-4*2) =2,6 мПА < [sр] = 160 мПа

Условие выполняется, прочность резьбы обеспечивается.

Расчет резьбы винта

Расчет производим по формуле

sр = N / (Fр*n) < [sр]

где Fр- площадь сечения болта по резьбе;

n = 1 число болтов.

[sр] = 160 мПа допускаемое напряжение растяжения для болтового соединения.

Площадь поперечного сечения резьбы (для резьбы упорной Уп. 20 х 2 ГОСТ 10177-62) d2 = 16,528 мм2.

Fр= p* D2 2 / 4 = 3,14*0,0165282 / 4 = 2,14*10-4 м2

Тогда

sр =1177 / (2,14*10-4*1) =5,4 мПА < [sр] = 160 мПа

Условие выполняется, прочность резьбы обеспечивается.

4. ОХРАНА ТРУДА

В настоящее время в нашей стране очень актуален вопрос безопасности жизнедеятельности человека, включающий такие разделы как охрана труда на производстве и в быту и охрана- окружающей среды.

В соответствии с положениями конституции ставятся задачи по обеспечению безопасных и здоровых условий труда, внедрения санитарно-гигиенических условий труда автоматизации и механизации технологических процессов, внедрение совершенной техники безопасности, снижения трудоемкости работ.

В настоящее время в связи с увеличением численности парка автомобилей и тракторов увеличивается его воздействие на окружающую среду. Основными факторами, влияющими на окружающую среду, животный и растительный мир, в том числе и на человека, являются отработавшие газы автомобиля, которые содержат окиси углерода, а также окислы свинца. Наряду с отработавшими газами вредное действие на окружающую среду оказывает шум и вибрация, возникающие при движении автомобиля и работе базы по ремонту подвижного состава. Поддержание подвижного состава в технически исправном состоянии позволяет значительно уменьшить вредное воздействие на окружающую среду. Это обеспечивается качественным ремонтом и техническим обслуживанием автомобиля. Для того чтобы уменьшить трудоемкость ТО и ТР, а также долю ручного труда при выполнении различных видов работ, предусматривается внедрение нового оборудования, обеспечивающего более качественную и совершенную технологию ТО и ремонта, а также диагностику.

Условия труда в ЦРМ- это совокупность факторов производственной среды, оказывающих влияние на здоровье и работоспособность человека в процессе труда. Эти факторы различны по своей природе, формам проявления, характеру действия на человека. Среди них особую группу представляют опасные и вредные производственные факторы. Их знание позволяет предупредить производственный травматизм и заболевания, создать более благоприятные условия труда, обеспечив тем самым его безопасность. В соответствии с ГОСТ 12.0.003-74 опасные и вредные производственные факторы подразделяются по своему действию на организм человека на следующие группы:

§ Физические;

§ Химические;

§ Биологические;

§ Психофизиологические.
