Проектирование участка по ремонту дизельной топливной аппаратуры для АТП состоящего из 135 автомобилей КамАЗ-4510

Рисунок 2 – Фильтр грубой очистки топлива:

1 - сливная пробка; 2 - стакан; 3 - успокоитель; 4 - фильтрующая сетка; 5 - отражатель; 6 - распределитель; 7 - болт; 8 - фланец; 9 - уплотнительное кольцо; 10 - корпус.

Фильтр грубой очистки (отстойник) предварительно очищает

топливо, поступающее в топливоподкачивающий насос низкого давления (рис. 2).

Он установлен на всасывающей магистрали системы питания с левой стороны автомобиля на раме.

Фильтр тонкой очистки (рис. 3), окончательно очищающий топливо перед поступлением в топливный насос высокого давления, установлен в самой высокой точке системы питания для сбора и удаления в бак проникшего в систему питания воздуха вместе с частью топлива через клапан-жиклер, который регулируется подбором регулировочных шайб 1 внутри пробки клапана.

Рисунок 3 – Клапан-жиклер фильтра тонкой очистки топлива:

1 - регулировочные шайбы; 2 - пробка клапана; 3 - пружина; 4 - клапан-жиклер; А - полость нагнетания; Б - полость к топливному баку.

Топливный насос низкого давления поршневого типа предназначен для подачи топлива от бака через фильтры грубой и тонкой очистки к впускной полости насоса высокого давления. Насос установлен на задней крышке регулятора и приводится в действие от эксцентрика кулачкового вала ТНВД.

Работает насос следующим образом (рис. 4). При опускании толкателя поршень 3 под действием пружины 7 движется вниз.

В полости А всасывания создается разрежение и впускной клапан 6, сжимая пружину 5, пропускает в полость топливо. Одновременно топливо, находящееся в нагнетающей полости В, вытесняется в магистраль, минуя нагнетательный клапан 1, соединенный каналами с обеими полостями. В свободном положении нагнетательный клапан закрывает канал всасывающей полости.

Рисунок 4 – Схема работы топливного насоса низкого давления и ручного топливоподкачивающего насоса:

1 - нагнетательный клапан; 2, 5, 7, 8 - пружины; 3 - поршень; 4 - поршень ручного топливоподкачивающего насоса; 6 - впускной клапан; 9 - толкатель; 10 - эксцентрик; А - полость всасывания: Б - подача от фильтра грубой очистки топлива; В - нагнетательная полость; Г - подача к топливному насосу высокого давления.

При движении поршня 3 вверх топливо, заполнившее всасывавшую полость, через нагнетательный клапан 1 поступает в полость В под поршнем, при этом впускной клапан 6 закрывается. При повышении давления в нагнетательной магистрали поршень не совершает полного хода вслед за толкателем, а остается в положении, которое определяется равновесием сил от давления топлива с одной стороны и от усилия пружины - с другой.

Топливоподкачивающим ручным насосом система заполняется топливом и из нее удаляется воздух. Насос поршневого типа закреплен на фланце топливного насоса низкого давления уплотнительной медной шайбой и состоит из корпуса, поршня, цилиндра, рукоятки в сборе со штоком, опорной тарелки и уплотнения.

Топливную систему прокачивают движением рукоятки со штоком и поршнем вверх-вниз. При движении рукоятки вверх в подпоршневом пространстве создается разрежение. Впускной клапан 6 (см. рис. 4), сжимая пружину 5, открывается, и топливо поступает в полость А топливного насоса низкого давления. При движении рукоятки вниз нагнетательный клапан 1 открывается и топливо под давлением поступает в нагнетательную магистраль.

После прокачки рукоятку наворачивают на верхний резьбовой хвостовик цилиндра. При этом поршень прижимается к резиновой прокладке и уплотняет всасывающую полость топливного насоса низкого давления.

Автоматическая муфта опережения впрыска топлива (рис. 5) изменяет начало подачи топлива в зависимости от частоты вращения коленчатого вала двигателя. Применение муфты обеспечивает оптимальное для рабочего процесса начало подачи топлива по всему диапазону скоростных режимов, чем достигается необходимая экономичность и приемлемая жесткость процесса в различных скоростных режимах работы двигателя.

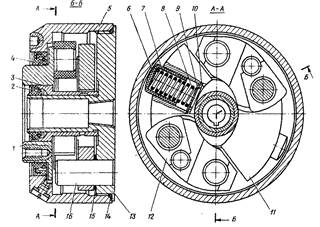

Рисунок 5 – Автоматическая муфта опережения впрыска топлива:

1 - ведущая полумуфта; 2, 4 - манжеты; 3 - втулка ведущей полумуфты; 5 - корпус; 6 – регулировочные прокладки; 7 - стакан пружины; 8 - пружина; 9, 15 - шайбы; 10 - кольцо; 11 - груз с пальцем; 12 - проставка с осью; 13 - ведомая полумуфта; 14 - уплотнительное кольцо; 16 - ось грузов.

При увеличении частоты вращения коленчатого вала грузы под действием центробежных сил расходятся, вследствие чего ведомая полумуфта поворачивается относительно ведущей полумуфты в направлении вращения кулачкового вала, что вызывает увеличение угла опережения впрыска топлива. При уменьшении частоты вращения коленчатого вала грузы под действием пружин сходятся, ведомая полумуфта поворачивается вместе с валом насоса в сторону, противоположную направлению вращения вала, что вызывает уменьшение угла опережения подачи топлива.

Форсунка (рис. 6) —закрытого типа с многодырчатым распылителем и гидравлически управляемой иглой.

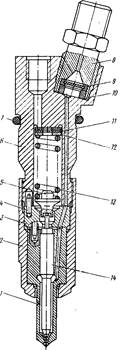

Рисунок 6 – Форсунка:

1 - корпус распылителя; 2 - гайка распылителя; 3 - проставка; 4 - установочные штифты; 5 - штанга; 6 - корпус; 7 - уплотнительное кольцо; 8 - штуцер; 9 - фильтр; 10 - уплотнительная втулка; 11, 12 - регулировочные шайбы; 13 – пружина; 14 - игла распылителя.

Все детали форсунки собраны в корпусе 6. К нижнему торцу корпуса форсунки гайкой 2 присоединены проставка 3 и корпус 1 распылителя, внутри которого находится игла 14. Корпус и игла распылителя составляют прецизионную пару. Распылитель имеет четыре сопловых отверстия. Проставка ,4 и корпус 1 зафиксированы относительно корпуса 6 штифтами 4. Пружина 13 одним концом упирается в штангу 5, которая передает усилие на иглу распылителя, другим - в набор регулировочных шайб 11, 12.

Топливо к форсунке подастся под высоким давлением через штуцер 8, в котором установлен сетчатый фильтр 9. Далее по каналам корпуса 6, проставки 3 и корпуса 1 распылителя топливо поступает в полость между корпусом распылителя и иглой 14 и, отжимая иглу, впрыскивается в цилиндр. Просочившееся через зазор между иглой и корпусом распылителя топливо отводится через каналы в корпусе форсунки. Форсунка установлена в головке цилиндра и закреплена скобой. Торец гайки распылителя уплотнен от прорыва газов гофрированной шайбой. Уплотнительное кольцо предохраняет полость между форсункой и головкой цилиндров от попадания пыли и воды.

Привод управления подачей топлива (рис. 7) — механический, состоит из педали, тяг, рычагов и поперечных валиков.
