Проектирование участка по ремонту дизельной топливной аппаратуры для АТП состоящего из 135 автомобилей КамАЗ-4510

Автотранспортное предприятие:

- осуществляет единую политику в области технического обслуживания и ремонта автомобилей;

- обобщает передовой опыт, разрабатывает и широко применяет прогрессивные формы и методы организации, управления и технологии технического обслуживания и ремонта;

- осуществляет бригадную форму организации с оплатой труда по конечному результату с обеспечением перс

ональной ответственности исполнителей за качество выполнения работ и техническое состояние подвижного состава;

- проводит мероприятия и осуществляет контроль за качество выполнения технического обслуживания и ремонта, а так же за выполнением требований безопасности;

- проводит мероприятия по экономному расходованию топливно-энергетических, материальных и трудовых ресурсов;

- принимает меры по рациональному распределению подвижного состава, запасных частей и эксплуатационных материалов;

- осуществляет мероприятия по сокращению тяжелого физического и труда, а также по улучшению условий труда персонала по техническому обслуживанию и ремонту подвижного состава;

- совершенствует организацию и методы подготовки высококвалифицированного персонала служб и подразделений, обеспечивающих исправное состояние и надежность подвижного состава.

В АТП проводятся все виды ТО и ремонта. Имеются основные отделы и службы:

- служба эксплуатации осуществляет оперативное планирование и руководство перевозками, учитывает на основании путевых листов и других документов транспортную работу, выполненную подвижным составом;

- техническая служба обеспечивает готовность автомобилей к работе и поддерживает их постоянную техническую исправность путем своевременного и качественного выполнения всех работ по ТО и ремонту;

- плановый отдел ведет общий учет работы, составляет транспортный финансовый план, являющийся планом всей производственной и финансовой деятельности на год;

- отдел технического снабжения обеспечивает АТП эксплуатационными материалами, запасными частями, инструментами и т.п., обеспечивает учет их расходования, выдачу и хранение;

- административно-хозяйственная служба ведет учет личного состава, дело производства, обеспечивает сохранность и поддержание в хорошем состоянии производственных и служебных помещений.

Руководителем АТП является директор (начальник). Техническое руководство возложено на главного инженера (технического руководителя), который является заместителем директора по технической службе. Заместителем директора по эксплуатации и руководителем этой службы является начальник эксплуатации.

В АТП для обеспечения надлежащей эксплуатации подвижного состава есть гараж-стоянка, помещение для выполнения текущего ремонта и технического обслуживания автомобилей, посты приема и выпуска автомобилей на линию, складские помещения для хранения запчастей и эксплуатационных материалов. Для обеспечения бытовых потребностей рабочих и служащих, создания хороших условий труда имеются: душевые, гардеробные, комнаты приема пищи и отдыха.

В комплекс ремонтных помещений входит проектируемый участок (цех) по ремонту топливной аппаратуры.

1.2 Характеристика цеха топливной аппаратуры

Участок по ремонту топливной аппаратуры предназначен для текущего ремонта узлов и агрегатов системы питания двигателя, нуждающихся в ремонте.

В цехе по ремонту топливной аппаратуры установлено оборудование, приспособления, необходимые для проведения разборочно-сборочных работ, слесарно-механических, сварочных, жестяночных, регулировочных работ, а также имеются в наличии разные инструменты для разборки-сборки узлов и агрегатов системы питания двигателя. Особое внимание при этом уделяется повышению качества технического обслуживания и текущего ремонта.

На участке производят ремонт топливных насосов высокого давления с топливоподкачивающим насосом, форсунок, топливо проводов высокого давления, фильтров. Также на участке проводят ремонт, регулировку, проверку, испытание и консервацию новых и запасных узлов топливной аппаратуры. Тем самым добиваются повышения производительности труда за счет снижения до минимума времени простоя из-за неисправной топливной аппаратуры. Качество выполняемых на участке работ во многом зависят от квалификации специалистов, оборудования и приспособлений, использованных при ремонте.

Согласно требованиям пожарной безопасности в цехе располагается пожарный щит и ящик с песком. Для оказания первой медицинской помощи при травмах участок оборудован аптечкой.

Число рабочих дней участка, как и всей мастерской, составляет 253 дня. Продолжительность рабочей смены 8 часов. Рабочий день с 8.00 ч. до 17.00 ч., перерыв на обед с 12.00 ч. до 13.00 ч. Режим работы цеха односменный, но с учетом сезонности работ и неравномерности поступления агрегатов в ремонт предусмотрен полуторасменный режим работы.

Разработка проекта цеха топливной аппаратуры для автомобильного парка имеет большое значение, а выбор и расстановка оборудования произведены исходя из технологического процесса капитального ремонта агрегатов и узлов системы питания двигателя.

1.3 Характеристика системы питания

Система питания топливом обеспечивает очистку топлива и равномерное распределение его по цилиндрам двигателя строго дозированными порциями. На двигателях КамАЗ применена система питания топливом разделенного типа, состоящая из топливного насоса высокого давления, форсунок, фильтров грубой и тонкой очистки, топливоподкачивающего насоса низкого давления, топливопроводов низкого и высокого давлений, топливных баков, электромагнитного клапана и факельных свечей электрофакельного пускового устройства.

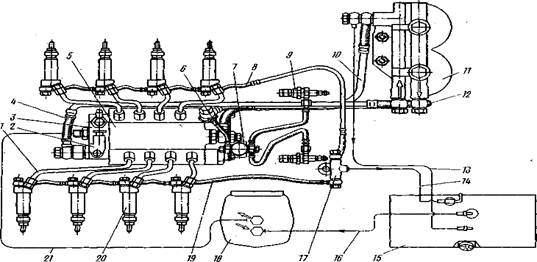

Рисунок 1 – Схема системы питания двигателя топливом:

1 - топливопровод высокого давления; 2 - ручной топливоподкачивающий насос; 3 - топливоподкачивающий насос низкого давления; 4 - топливопровод к фильтру тонкой очистки; 5 - топливный насос высокого давления; 6 - топливопровод к электромагнитному клапану; 7 - электромагнитный клапан; 8 - сливной дренажный топливопровод форсунок правого ряда; 9 - факельная свеча; 10 - дренажный топливопровод насоса высокого давления; 11 - фильтр тонкой очистки топлива; 12 - подводящий топливопровод к насосу высокого давления; 13 - дренажный топлнвопровод фильтра тонкой очистки топлива; 14 - сливной топливопровод; 15 - топливный бак; 16 - топливопровод к фильтру грубой очистки; 17 - тройник; 18 - фильтр грубой очистки топлива; 19 - сливной дренажный топливопровод форсунок левого ряда; 20 - форсунка; 21 - подводящий топливопровод к насосу низкого давления.

Система питания работает следующим образом. Топливо из бака 15 (рис. 1) через фильтр 18 грубой очистки засасывается топливоподкачивающим насосом и через фильтр 11 тонкой очистки по топливопроводам 16, 21, 4, 12 низкого давления подается к топливному насосу высокого давления. Согласно порядку работы цилиндров двигателя насос распределяет топливо по трубопроводам 1 высокого давления к форсункам 20. Форсунки распыляют и впрыскивают топливо в камеры сгорания. Избыточное топливо, а вместе с ним и попавший в систему воздух через перепускной клапан топливного насоса высокого давления и клапан-жиклер фильтра тонкой очистки по дренажным топливопроводам 10, 13 отводится в топливный бак. Топливо, просочившееся через зазор между корпусом распылителя и иглой, сливается в бак через сливные топливопроводы 8, 14, 19.
