Проектирование участка по ремонту дизельной топливной аппаратуры для АТП состоящего из 135 автомобилей КамАЗ-4510

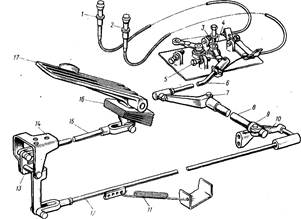

Рисунок 7 – Привод управления подачей топлива:

1 - ручка тяги останова двигателя; 2 - ручка тяги управления подачей топлива; 3 - болт ограничения максимальной частоты вращения коленчатого вала; 4 - рычаг управления регулятором; 5 - болт ограничения максимальной частоты вращ

ения коленчатого вала; 6 - тяга; 7, 10 - рычаги; 8 - поперечный валик; 9 - задний кронштейн; 11 - оттяжная пружина; 12 - промежуточная (длинная) тяга; 13 - передний рычаг; 14 - передний кронштейн; 15 - тяга педали (короткая); 16 - уплотнитель педали; 17 – педаль.

Предусмотрен также ручной привод подачи топлива и останова двигателя. Педаль 17 управления подачей топлива связана с рычагом 4 управления регулятором частоты вращения.

Рукоятки ручного привода смонтированы на уплотнителе рычага коробки передач: левая 2 (для включения постоянной подачи топлива) связана гибким тросом в защитной оболочке с рычагом управления регулятором частоты вращения, правая 1 (для останова двигателя)— тросом с рычагом останова, который находится на крышке регулятора частоты вращения.

1.4 Характеристика ТНВД

Топливный насос высокого давления (ТНВД) предназначен для подачи к форсункам двигателя в определенные моменты времени дозированных порций топлива под высоким давлением. В корпусе 1 (рис. 8) установлены восемь секций. Каждая состоит из корпуса 17, втулки 16 плунжера, плунжера 11, поворотной втулки 10, нагнетательного клапана 19, прижатого через уплотнительную прокладку 18 к втулке плунжера штуцером 20. Плунжер совершает возвратно-поступательное движение под воздействием кулачка вала 48 и пружины 5.

Толкатель от проворачивания в корпусе зафиксирован сухарем 6. Кулачковый вал вращается в роликоподшипниках 50, установленных в крышках и прикрепленных к корпусу насоса. Осевой зазор кулачкового вала регулируется прокладками 44. Величина зазора должна быть не более 0,1 мм. Для увеличения подачи топлива плунжер поворачивают втулкой 10, соединенной через ось поводка с рейкой 15 насоса. Рейка перемещается в направляющих втулках 35. Выступающий ее конец закрыт пробкой 38. С противоположной стороны насоса находится винт, регулирующий подачу топлива всеми секциями насоса. Этот винт закрыт пробкой и запломбирован.

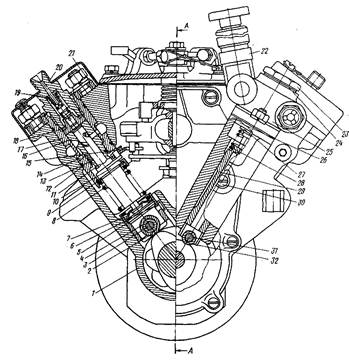

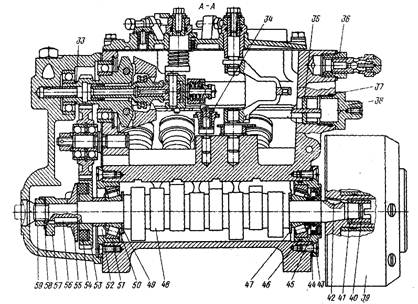

Рисунок 8 – Топливный насос высокого давления:

1 - корпус; 2 - ролик толкателя; 3 - ось ролика; 4 - втулка ролика; 5 - пята толкателя; 6 - сухарь; 7 - тарелки пружины толкателя; 8 - пружина толкателя; 9, 41, 47, 49, 58 - шайбы; 10 - поворотная втулка; 11 - плунжер; 12, 13, 37. 46 - уплотнительные кольца; 14 - установочный штифт; 15 - рейка; 16 - втулка плунжера; 17 - корпус секции; 18 - прокладка нагнетательного клапана; 19 - клапан нагнетательный; 20 - штуцер; 21 - фланец корпуса секции; 22 - ручной топливоподкачивающий насос; 23 - пробка пружины толкателя; 24, 44 - прокладки; 25 - корпус насоса низкого давления; 26 - топливоподкачивающий насос низкого давления; 27 - втулка штока; 28 - пружина толкателя; 29 - толкатель; 30 - стопорный винт; 31 - ось ролика; 32 - ролик толкателя; 33 - регулировочные прокладки; 34 - ось рычага реек; 35 - втулка рейки; 36 - перепускной клапан; 38 - пробка рейки; 39 - муфта опережения впрыска топлива; 40, 59 - гайки; 42, 56 - шпонки; 43, 51 - крышки подшипников; 45 - манжета с пружиной; 48 - кулачковый вал; 50 - подшипник; 52 - упорная втулка; 53 - ведущая шестерня регулятора; 54 - сухарь ведущей шестерни регулятора; 55 - фланец ведущей шестерни регулятора; 57 - эксцентрик привода насоса низкого давления.

Топливо к насосу подводится через специальный штуцер, к которому болтом крепится трубка низкого давления.

Далее по каналам в корпусе оно поступает к впускным отверстиям втулок 16 плунжеров. На переднем торце корпуса, на выходе топлива из насоса установлен перепускной клапан 36, открытие которого происходит при давлении 0,6—0,8 кгс/см2. Давление открытия клапана регулируется подбором регулировочных шайб внутри пробки клапана.

Смазка насоса — циркуляционная, пульсирующая, под давлением от общей системы смазки двигателя.

Регулятор частоты вращения — всережимный, прямого действия, изменяет количество топлива, подаваемого в цилиндр, в зависимости от нагрузки, поддерживая заданную частоту.

Регулятор размещен в развале корпуса ТНВД. На кулачковом валу насоса установлена ведущая шестерня 21 (рис. 9) регулятора, вращение на которую передается через резиновые сухари 22. Ведомая шестерня выполнена как одно целое с державкой 9 грузов, вращающейся на двух шарикоподшипниках.

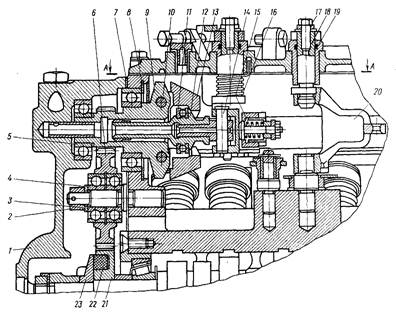

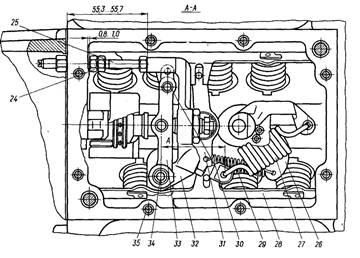

Рисунок 9 – Регулятор частоты вращения:

1 - задняя крышка; 2 - гайка; 3 - шайба; 4 - подшипник; 5 - регулировочная прокладка; 6 - промежуточная шестерня; 7 - прокладка задней крышки регулятора; 8 - стопорное кольцо; 9 - державка грузов; 10 - ось груза; 11 - упорный подшипник; 12 - муфта; 13 - груз; 14 - палец; 15 - корректор; 16 - возвратная пружина рычага останова; 17 - болт; 18 - втулка; 19 - кольцо; 20 - рычаг пружины регулятора; 21 - ведущая шестерня; 22 - сухарь ведущей шестерни; 23 - фланеп ведущей шестерни; 24 - ограничивающая гайка; 25 - регулировочный болт подачи топлива; 26 - рычаг стартовой пружины; 27 - пружина регулятора; 28 - рейка; 29 - стартовая пружина; 30 - штифт; 31 - рычаг реек; 32 - рычаг регулятора; 33 - рычаг муфты грузов; 34 - ось рычагов регулятора; 35 - болт крепления верхней крышки.

При вращении державки грузы 13, качающиеся на осях 10, под действием центробежных сил расходятся и через упорный подшипник 11 перемещают муфту 12. Муфта, упираясь в палец 14, в свою очередь перемещает рычаг 33 муфты грузов. Рычаг одним концом закреплен на оси 34, а другим через штифт соединен с рейкой 28 топливного насоса. На двигатели установлен регулятор частоты вращения с корректором дымности, который встроен в рычаг муфты грузов. Корректор, уменьшая подачу топлива, позволяет снизить дымление двигателя на малой частоте (1000-1400 об/мин) вращения коленчатого вала. Во время работы регулятора в заданном режиме центробежные силы грузов уравновешены усилием пружины 27. При увеличении частоты вращения коленчатого вала грузы регулятора, преодолевая сопротивление пружины 27, перемещают рычаг 33 с репкой топливного насоса и подача топлива уменьшается.

При уменьшении частоты вращения коленчатого вала центробежная сила грузов уменьшается, рычаг 32 регулятора с рейкой топливного насоса под действием усилия пружины перемещается в обратном направлении, и подача топлива, и частота вращения коленчатого вала увеличиваются.
