Принцип работы автобетоносмесителей

2 Отечественные автобетоносмесители. Принцип действия

Автобетоносмесители применяют для приготовления бетонной смеси в пути следования от питающих отдозированными сухими компонентами специализированных установок к месту укладки, для приготовления бетонной смеси непосредственно на строительном объекте, а также для транспортирования готовой качественной смеси с побуждением ее при перев

озке. Они представляют собой гравитационные реверсивные бетоносмесители с грушевидным смесительным барабаном, установленные на шасси грузовых автомобилей, специальных шасси автомобильного типа или на полуприцепах, агрегатируемых с трехосными тягачами.

Смесительные барабаны имеют постоянный угол наклона оси (10 .15°) к горизонту. Внутри смесительных барабанов установлены двухзаходные винтовые лопасти, обеспечивающие загрузку и перемешивание бетонной смеси при вращении барабана в одну сторону и выгрузку готовой смеси при вращении барабана в обратном направлении (реверсе).

Привод вращения смесительного барабана может быть механическим с отбором мощности от автономного двигателя через систему механических передач, включающих реверсивный редуктор и цепную передачу с зубчатым венцом, закрепленным на барабане, и гидромеханическим с отбором мощности через гидромеханическую передачу от автономного двигателя, двигателя базового шасси или от коробки отбора мощности трансмиссии шасси.

Гидромеханическая передача включает гидронасос с регулируемой подачей, реверсивный гидромотор и планетарный редуктор. Гидронасос нагнетает рабочую жидкость в гидромотор, который через планетарный редуктор приводит во вращение смесительный барабан. Гидромеханический привод позволяет бесступенчато плавно регулировать частоту вращения барабана. Рабочее давление в гидросистеме составляет 18 .22 МПа.

Для загрузки смесительного барабана компонентами смеси или бетонной смесью, а также выгрузки смеси из смесительного барабана на место укладки автобетоносмесители оборудуются лотковыми загрузочно-погрузочными устройствами. Для обеспечения технологического процесса приготовления бетонной смеси из сухих компонентов, предварительно загруженных в смесительный барабан, а также промывки барабана и узлов автобетоносмесителя от остатков бетонной смеси автобетоносмеситель снабжен системой водопитания с баками для воды, аппаратурой для подачи воды под давлением и ее дозирования.

Технологическое оборудование отечественных автобетоносмесителей имеет мало различий и максимально унифицировано. Автобетоносмесители способны работать при температуре окружающего воздуха - 30° .+ 40 °С. Максимальная скорость загруженных автобетосмесителей при движении по дорогам в технологическом режиме составляет не более 60 км/ч.

Главным параметром автобетоносмесителей является вместимость смесительного барабана по выходу готовой смеси (м3).

На рынок автобетоносмесителей России и СНГ свою продукцию поставляют: ЗАО «КОМЗ-Экспорт» (г. Каменск-Шахтинский, Ростовская обл.), ОАО «Туймазинский завод автобетоновозов» (Башкортостан), ЗАО «Пушкинский машиностроительный завод» («ПМЗ»), Могилевский автомобильный завод (МоАЗ) (Беларусь), ООО «Дизель-ТС» (Нижегородская обл.).

ОАО «Туймазинский завод автобетоновозов» («ТЗА») является наиболее крупным в России и СНГ производителем автобетоносмесителей и выпускает более 10 различных модификаций автобетоносмесителей с барабанами по выходу бетонной смеси 5 .9 м3 на шасси КамАЗ, ЗИЛ, Урал, КрАЗ, МАЗ, МЗКТ, предназначенных для разных нагрузок и дорожных условий. Выпускаемые в последнее время ОАО «ТЗА» автобетоносмесители имеют цифровую индексацию вместо ранее установленной традиционной индексации с использованием буквенных обозначений (СБ).

2.1 Автобетоносмесители на базе автомобиля КамАЗ

К типоразмерному ряду пятикубовых автобетоносмесителей относятся: автобетоносмесители 581412 на шасси КамАЗ-55111 (6x4) с механическим приводом смесительного барабана от автономного двигателя; автобетоносмесители 58140С на шасси КамАЗ-55111 (6 х 4) с гидромеханическим приводом от двигателя шасси.

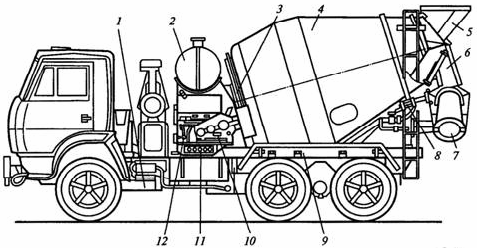

Автобетоносмеситель 581412 (рис. 6) с объемом готового замеса 5 м3 смонтирован на шасси 1 грузового автомобиля КамАЗ-55111. Рабочее оборудование автобетоносмесителя включает раму 9, смесительный барабан 4 с загрузочно-разгрузочным устройством, механизм 3 вращения барабана, дозировочно-промывочный бак 2, водяной центробежный насос, систему управления оборудованием с рычагами 10, 12 и контрольно-измерительные приборы 11. Смесительный барабан имеет три опорные точки и наклонен к горизонту под углом 15°. Загрузочно-разгрузочное устройство состоит из загрузочной 5 и разгрузочной 6воронок, складного лотка 7 переменной длины и поворотного устройства 8. Лоток может поворачиваться при разгрузке в горизонтальной плоскости на угол до 180° и в вертикальной плоскости на угол до 60°.

Рисунок 6 - Автобетоносмеситель 581412 (КамАЗ-55111)

Рисунок 7 - Кинематическая схема автобетоносмесителя

Кинематическая схема автобетоносмесителя показана на рис. 7. На внутренней поверхности барабана укреплены две спиральные лопасти 11, угол наклона которых подобран таким образом, что при вращении в одном направлении компоненты смеси попадают в нижнюю часть барабана, где происходит их гравитационное перемешивание, а при вращении в обратную сторону лопасти подают готовую смесь к приемному лотку, соединенному с поворотным разгрузочным желобом. Вращение барабану 9 сообщается от индивидуального дизельного двигателя 3 через реверсивный зубчатый редуктор 5 и цепную передачу 6, ведомая звездочка к которой жестко прикреплена к сферическому днищу барабана, опирающегося спереди на раму шасси центральной цапфой 7, а сзади - гладким бандажом 10 на опорные ролики 12, установленные на шарикоподшипниках. Привод обеспечивает две частоты вращения барабана в обе стороны при загрузке, перемешивании и разгрузке. Частоту вращения при загрузке выбирают в зависимости от производительности питающей установки. Приготовление смеси в пути следования производят при дальности транспортировки не более 10 .15 км, при этом отдозированые компоненты в смесительный барабан загружают одновременно. При перевозках на большие расстояния в барабан загружают сначала сухие компоненты (цемент и заполнители), а подачу воды и приготовление смеси производят непосредственно на объекте. Заданная порция воды подается в смесительный барабан из дозировочно-промывочного бака центробежным насосом 1 через сопло в загрузочной воронке. Через то же сопло производится промывка барабана водой после разгрузки. Привод насоса осуществляется от двигателя 3 через карданный вал 4 и клиноременную передачу 2. При транспортировке готовой бетонной смеси во избежание ее расслаивания барабан вращается с пониженной частотой, непрерывно перемешивая смесь.

Автобетоносмеситель 58140С с объемом готового замеса барабана 5 м3 отличается от автобетоносмесителя 58412 системой привода барабана и отбора мощности, а также возможностью бесступенчатого регулирования частоты вращения смесительного барабана в диапазоне 0 .20 мин-1. Вращение смесительному барабану сообщается от реверсивного гидромотора с рабочим давлением 25 МПа через планетарный редуктор. Питание гидромотора осуществляется от регулируемого реверсивного гидронасоса, получающего вращение от коробки отбора мощности через карданный вал. Техническая часовая производительность автобетоносмесителя, м3/ч,
